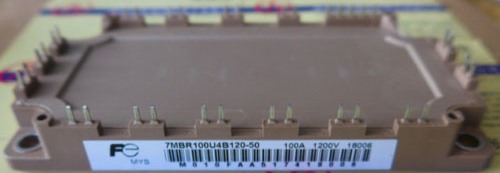

IGBT 7MBR100U4B120-50

Описание IGBT модуля 7MBR100U4B120-50

7MBR100U4B120-50 – это IGBT-модуль (биполярный транзистор с изолированным затвором) от Fuji Electric, предназначенный для использования в силовой электронике, инверторах, частотных преобразователях и системах управления двигателями. Модуль имеет компактную конструкцию с высокой эффективностью и надежностью, подходит для промышленных применений.

Технические характеристики

| Параметр | Значение | |----------------------------|---------------------------------| | Тип модуля | IGBT (2 в 1: диод + транзистор) | | Макс. напряжение (V_CES) | 1200 В | | Ном. ток коллектора (I_C) | 100 А (при 25°C) | | Макс. импульсный ток (I_CP) | 200 А | | Рассеиваемая мощность (P_tot) | 500 Вт | | Напряжение насыщения (V_CE(sat)) | 2.1 В (при 100 А) | | Время включения (t_on) | 0.15 мкс | | Время выключения (t_off) | 0.7 мкс | | Температура хранения | -40°C ... +125°C | | Температура перехода (T_j) | до +150°C | | Корпус | 7MBR-серия (изолированный) |

Совместимые модели и парт-номера

Аналоги и замены:

• Fuji Electric:
  • 7MBR100UB120-50
  • 7MBR100U4B120-50 (полный аналог)
  • 7MBR100UF120-50 (с улучшенными характеристиками)
• Mitsubishi:
  • CM100DY-24H
  • CM100DY-24S
• Infineon:
  • FF100R12KT4
  • FF100R12KS4
• SEMIKRON:
  • SKM100GB12T4

Совместимые модули в других сериях:

• Fuji 6MBR: 6MBR100UB120-50 (более старая версия)
• Hitachi: MBN1000C33-120

Применение

• Промышленные частотные преобразователи
• Системы управления электродвигателями
• ИБП (источники бесперебойного питания)
• Сварочные инверторы
• Тяговые преобразователи

Модуль 7MBR100U4B120-50 обеспечивает высокую эффективность и надежность в тяжелых условиях эксплуатации. При замене рекомендуется проверять соответствие электрических и тепловых параметров.

Если нужна дополнительная информация по аналогам или схемы подключения, уточните запрос.
