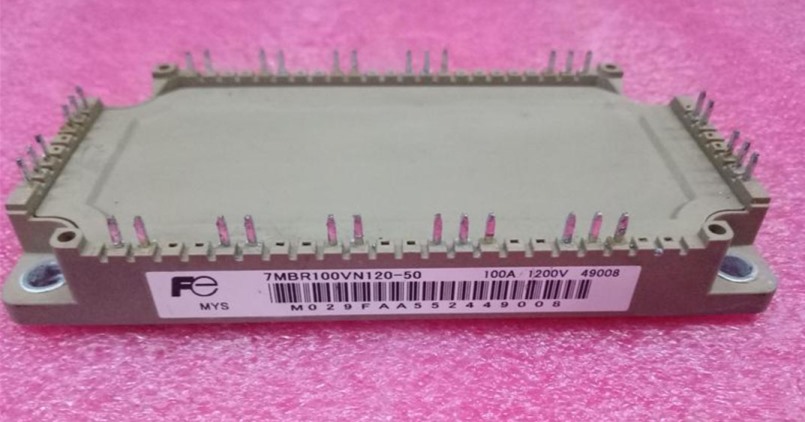

IGBT 7MBR100VN120-50

Описание IGBT модуля 7MBR100VN120-50

Производитель: Fuji Electric (или другой, уточните бренд, если необходимо)
Тип: IGBT-модуль (Insulated Gate Bipolar Transistor)
Назначение: Преобразование и управление мощностью в инверторах, частотных приводах, сварочном оборудовании, промышленных системах.
Конфигурация: Модуль может содержать один или несколько IGBT-транзисторов с антипараллельными диодами (в зависимости от исполнения).

Технические характеристики

Основные параметры:

• Максимальное напряжение коллектор-эмиттер (V_CES): 1200 В
• Номинальный ток коллектора (I_C): 100 А (при определенных условиях охлаждения)
• Ток короткого замыкания (I_SC): Уточняется в даташите (обычно 200–300 A)
• Падение напряжения в открытом состоянии (V_CE(sat)): ~1.8–2.5 В (при номинальном токе)
• Скорость переключения: Наносекундный диапазон (например, t_on/t_off ~ 100–300 нс)
• Максимальная рабочая температура: 150°C (T_j)
• Тепловое сопротивление (R_th(j-c)): ~0.15–0.25 °C/Вт

Тип корпуса:

• Стандартный модуль с изолированным основанием (например, 7MBR-серия Fuji Electric).

Встроенные диоды:

• Быстродействующие FWD (Flyback Diode) с обратным восстановлением < 100 нс.

Парт-номера и совместимые модели

Аналоги и замены:

• Fuji Electric:
  • 7MBR100VN120-50 (оригинал)
  • 7MBR100VA120-50 (возможен другой суффикс)
• Infineon:
  • FF100R12KT4
  • FF100R12KE3
• Mitsubishi:
  • CM100DY-24H
  • CM100DY-24S
• SEMIKRON:
  • SKM100GB12T4
  • SKM100GB12V

Кросс-совместимость:

При замене необходимо учитывать:

• Напряжение и ток.
• Тип корпуса и монтажные отверстия.
• Наличие встроенных диодов.

Применение

• Промышленные частотные преобразователи.
• Сварочные инверторы.
• Системы управления электродвигателями.
• Источники бесперебойного питания (ИБП).

Примечание

Для точных характеристик рекомендуется обратиться к даташиту производителя, так как параметры могут варьироваться в зависимости от серии и модификации.

Если вам нужны данные по конкретному производителю (Fuji, Mitsubishi и др.), уточните — предоставлю детализированную информацию.
