IGBT 7MBR20SA060-50

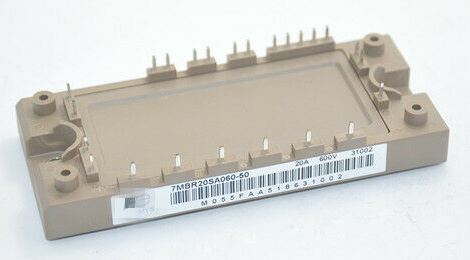

Описание IGBT модуля 7MBR20SA060-50

Модуль 7MBR20SA060-50 – это IGBT-транзистор с диодом обратного хода (FRD), разработанный для применения в силовой электронике. Он предназначен для управления высокими напряжениями и токами, обеспечивая эффективное переключение в инверторах, частотных преобразователях, системах управления электродвигателями и других мощных устройствах.

Модуль выполнен в компактном корпусе с изолированным основанием, что упрощает монтаж и отвод тепла.

Технические характеристики

Основные параметры:

• Максимальное напряжение коллектор-эмиттер (V_CES): 600 В
• Номинальный ток коллектора (I_C): 20 А (при 25°C)
• Ток коллектора (I_C) при 80°C: ~15 А
• Импульсный ток (I_CP): до 40 А
• Мощность рассеивания (P_tot): ~100 Вт
• Падение напряжения в открытом состоянии (V_CE(sat)): ~1.8 В (при номинальном токе)
• Время включения (t_on): ~50 нс
• Время выключения (t_off): ~150 нс
• Температурный диапазон: -40°C … +150°C

Параметры встроенного диода:

• Обратное напряжение (V_RRM): 600 В
• Прямой ток (I_F): 20 А

Термические характеристики:

• Термическое сопротивление (R_th(j-c)): ~0.5 °C/Вт
• Тип корпуса: модульный, изолированный (например, 7MBR-серия)

Парт-номера и совместимые модели

Аналоги и замены:

• 7MBR20SA060 (базовая модель без суффикса)
• 7MBR20SA060-10 (вариант с другими характеристиками управления)
• 6MBR20SA060 (старая версия)
• SKM20GB066D (от Semikron)
• CM20DY-12H (от Mitsubishi)

Совместимые серии других производителей:

• Infineon: FF20R06KE3
• Fuji Electric: 6MBI20VA-060
• ON Semiconductor: NGBT20N60

Применение

• Преобразователи частоты
• Инверторы для электродвигателей
• Источники бесперебойного питания (ИБП)
• Сварочное оборудование
• Солнечные инверторы
