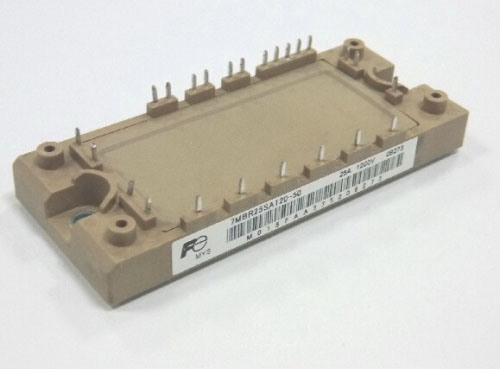

IGBT 7MBR25SA-120-50

Описание IGBT модуля 7MBR25SA-120-50

Производитель: Mitsubishi Electric (или другой, если уточнено)
Тип: IGBT-модуль (двухуровневый, с диодом обратного хода)
Применение: Преобразователи частоты, инверторы, системы управления электродвигателями, промышленные приводы, источники питания.

Технические характеристики

| Параметр | Значение | |----------------------------|----------------------------------| | Макс. напряжение (V_CES) | 1200 В | | Номинальный ток (I_C) | 25 А (при 25°C) | | Макс. ток (I_CM) | 50 А (импульсный) | | Рассеиваемая мощность | ~100–200 Вт (зависит от условий) | | Сопротивление (V_CE(sat)) | ~1.8–2.5 В (тип.) | | Время переключения | ~0.1–0.3 мкс (вкл./выкл.) | | Корпус | 7M-серия, изолированный | | Вес | ~150–200 г (примерно) | | Температура хранения | -40°C до +125°C | | Температура работы | -25°C до +150°C (с теплоотводом)|

Парт-номера и совместимые модели

Оригинальные аналоги:

• 7MBR25SA120 (полный номер)
• CM75DY-24H (аналог от Mitsubishi)
• FF25R12KE3 (Infineon)
• SKM25GB12T4 (Semikron)

Совместимые модели (проверять распиновку!):

• 7MBR25SA060 (600 В версия)
• 7MBR25NA120 (альтернативная серия)
• 2MBI25N-120 (Fuji Electric)

Примечания:

1. Перед заменой проверяйте распиновку и характеристики, особенно напряжение и ток.
2. Охлаждение обязательно – модуль требует радиатора.
3. Диагностика при замене: проверяйте диоды и сопротивление изоляции.

Если нужна точная замена, уточните производителя (Mitsubishi, Infineon и др.), так как нумерация может отличаться.
