IGBT 7MBR50SB120-55

Описание IGBT модуля 7MBR50SB120-55

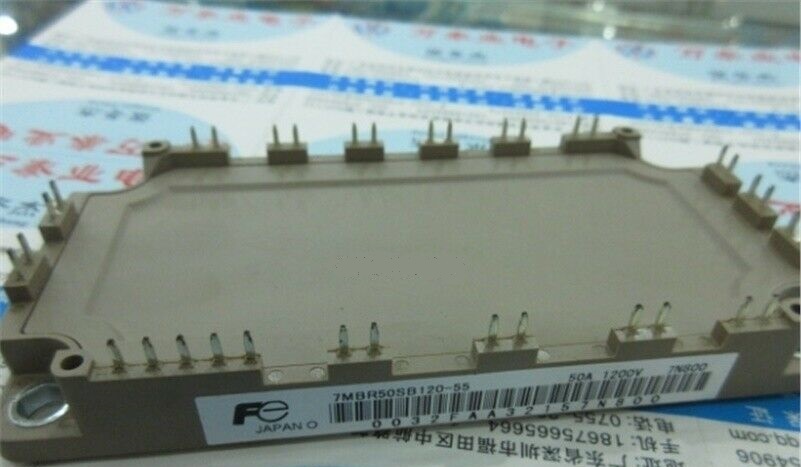

7MBR50SB120-55 – это IGBT-модуль (Insulated Gate Bipolar Transistor) от Fuji Electric, предназначенный для высоковольтных и сильноточных применений в промышленных преобразователях частоты, источниках бесперебойного питания (ИБП), сварочном оборудовании и системах управления электродвигателями.

Модуль выполнен в стандартном корпусе и включает в себя:

• IGBT-транзисторы с диодами обратного хода (FRD)
• Высокую эффективность и низкие потери при переключении
• Оптимизированную конструкцию для эффективного охлаждения

Технические характеристики

Основные параметры:

| Характеристика | Значение |
|-------------------------|-----------------------------|
| Напряжение коллектор-эмиттер (V_CES) | 1200 В |
| Ток коллектора (I_C) | 50 А (при 25°C) |
| Импульсный ток (I_CP) | 100 А |
| Напряжение насыщения (V_CE(sat)) | ~2.1 В (тип.) |
| Время включения (t_on) | <100 нс |
| Время выключения (t_off) | <500 нс |
| Тепловое сопротивление (R_th(j-c)) | ~0.25°C/Вт |
| Корпус | 7M (стандартный модуль) |
| Вес | ~100 г |

Термические параметры:

| Характеристика | Значение |
|-------------------------|-----------------------------|
| Максимальная температура перехода (T_j) | 150°C |
| Температура хранения | От -40°C до +125°C |

Диодные характеристики:

| Характеристика | Значение |
|-------------------------|-----------------------------|
| Напряжение обратного диода (V_RRM) | 1200 В |
| Прямой ток диода (I_F) | 50 А |

Парт-номера и совместимые модели

Аналоги от Fuji Electric:

• 7MBR50SA120-50 (более ранняя версия)
• 7MBR50SB120-50 (похожие характеристики, возможно отличие в корпусе)
• 2MBR50SB120-55 (модуль меньшего размера, но с близкими параметрами)

Аналоги от других производителей:

• Infineon: FF50R12RT4
• Mitsubishi Electric: CM50DY-24H
• SEMIKRON: SKM50GB12T4

Применение

• Преобразователи частоты (ЧРП)
• Инверторы и ИБП
• Сварочные аппараты
• Управление электродвигателями
