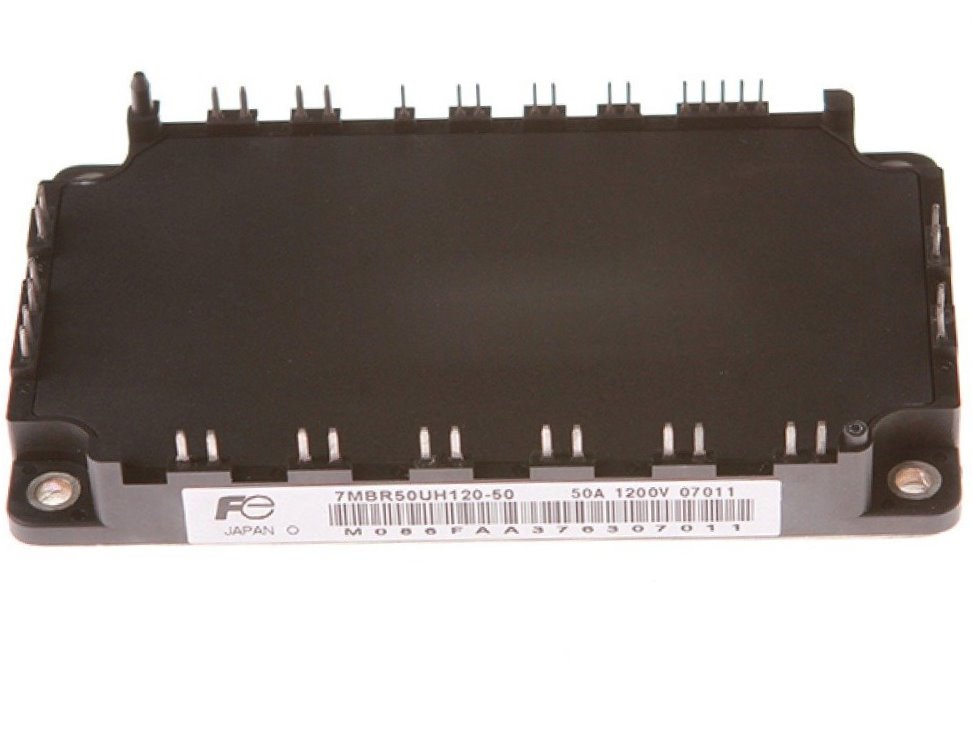

IGBT 7MBR50UH120

Описание и технические характеристики IGBT модуля 7MBR50UH120

Описание:
Модуль 7MBR50UH120 — это IGBT-транзистор с диодом обратного хода (FRD) в корпусе, предназначенный для мощных преобразователей частоты, инверторов, импульсных источников питания и других силовых электронных устройств. Модуль имеет низкие потери проводимости и переключения, высокую надежность и эффективное охлаждение благодаря конструкции с изолированным основанием.

Основные технические характеристики:

| Параметр | Значение | |----------------------------------|---------------------------------------| | Напряжение коллектор-эмиттер (VCES) | 1200 В | | Ток коллектора (IC @ 25°C) | 50 A | | Ток коллектора (IC @ 80°C) | 25 A | | Ток короткого замыкания (Isc) | 100 A (тип.) | | Напряжение насыщения (VCE(sat)) | 2,1 В (тип.) при IC = 50 A | | Время включения (ton) | 90 нс | | Время выключения (toff) | 550 нс | | Макс. температура перехода (Tj) | 150 °C | | Тепловое сопротивление (Rth(j-c)) | 0,35 °C/Вт | | Корпус | 7MBR (изолированный, для монтажа на радиатор) | | Встроенный диод (FRD) | Да | | Вес | ~50 г |

Парт-номера и совместимые модели:

Аналоги и замены:

• Fuji Electric:
  • 7MBR50UH120-50 (полный аналог)
  • 7MBR50U4H120 (схожие характеристики)
• Infineon:
  • FF50R12RT4 (аналог по току и напряжению)
• Mitsubishi Electric:
  • CM50DY-12H (аналог, но с другим корпусом)
• SEMIKRON:
  • SKM50GB12T4 (аналог с близкими параметрами)

Совместимые модели (по применению):

• 7MBR75UH120 (75 A, 1200 В)
• 7MBR50UH060 (50 A, 600 В)
• 7MBR35UH120 (35 A, 1200 В)

Применение:

• Частотные преобразователи
• Промышленные инверторы
• Управление электродвигателями
• Источники бесперебойного питания (ИБП)
• Системы возобновляемой энергетики

Примечание:

При замене модуля на аналог необходимо учитывать разводку выводов и тепловые характеристики. Для точной совместимости рекомендуется сверяться с даташитами производителей.
