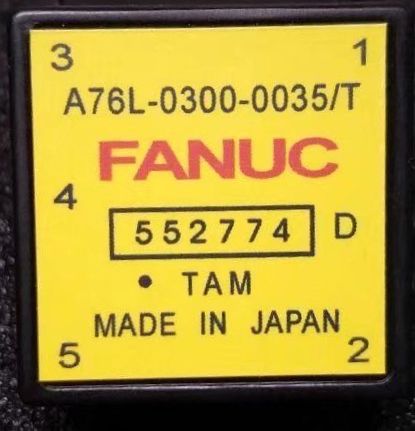

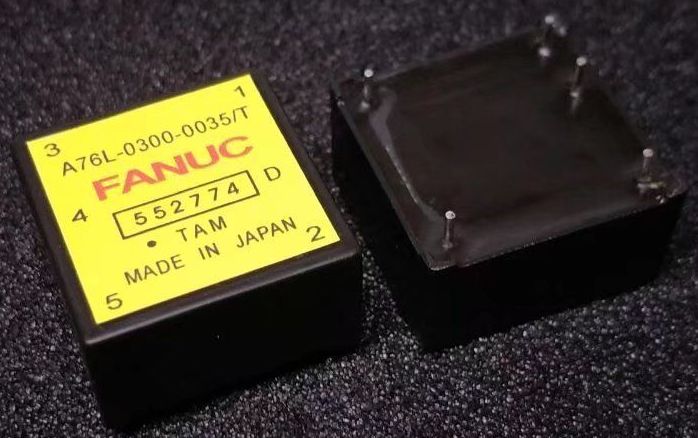

IGBT A76L-0300-0035/T FANUC

Описание и технические характеристики IGBT модуля A76L-0300-0035/T для FANUC

Общее описание

IGBT (Insulated Gate Bipolar Transistor) модуль A76L-0300-0035/T используется в системах управления сервоприводами и силовых цепях станков с ЧПУ FANUC. Этот компонент обеспечивает высокоэффективное переключение мощных электрических нагрузок, что критично для точного управления двигателями.

Основные технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип модуля | IGBT (с защитными диодами) |
| Напряжение коллектор-эмиттер (V_CES) | 600 В |
| Ток коллектора (I_C) | 300 А |
| Максимальная импульсная мощность | 900 Вт |
| Тепловое сопротивление (R_th(j-c)) | 0.12 °C/W |
| Температура эксплуатации | -40°C до +150°C |
| Корпус | Изолированный, с монтажными отверстиями |
| Совместимые системы | FANUC 0i, 15i, 16i, 18i, 30i, Power Motion i, Alpha i, Beta i |

Парт-номера и аналоги

• Оригинальный номер FANUC: A76L-0300-0035/T
• Альтернативные номера:
  • A76L-0300-0035 (базовая версия)
  • A76L-0300-0035-01 (модификация)
  • A76L-0300-0035-02 (с улучшенным охлаждением)
• Аналоги от других производителей:
  • Mitsubishi CM300DY-24NFH
  • Infineon FF300R06KE3

Совместимые модели FANUC

Модуль применяется в сервоприводах и блоках питания следующих серий:

• Сервоприводы:
  • FANUC αi / βi Series
  • FANUC α Series
• Блоки питания:
  • FANUC Power Supply Unit A06B-6077-Hxxx
  • FANUC Power Supply Unit A06B-6087-Hxxx
• Контроллеры:
  • FANUC Series 0i-MD/TD
  • FANUC Series 16i/18i/21i
  • FANUC Series 30i/31i/32i

Примечания

• Перед заменой рекомендуется проверять версию прошивки ЧПУ.
• Для корректной работы модуля требуется правильная установка термопасты и охлаждающего радиатора.
• Использование неоригинальных аналогов может потребовать перенастройки параметров сервопривода.

Если вам нужна дополнительная информация по замене или настройке, уточните модель вашего оборудования.
