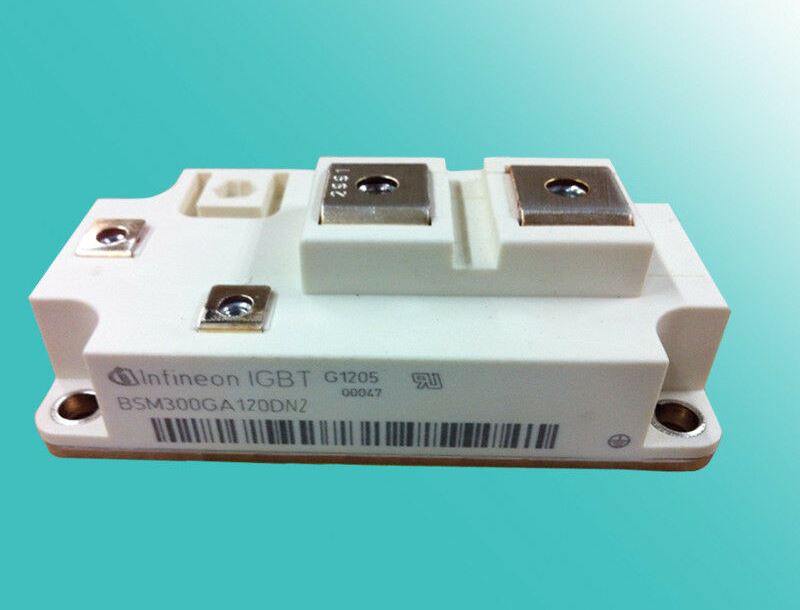

IGBT BSM300GA120DN2

Описание IGBT модуля BSM300GA120DN2

BSM300GA120DN2 – это высоковольтный IGBT-модуль от SEMIKRON, предназначенный для применения в мощных преобразовательных устройствах, таких как:

• Промышленные инверторы
• Тяговые преобразователи
• Системы управления электродвигателями
• Источники бесперебойного питания (ИБП)
• Сварочное оборудование

Модуль выполнен в низкоиндуктивном корпусе и содержит два IGBT с антипараллельными диодами в полумостовой (Half-Bridge) конфигурации.

Технические характеристики

| Параметр | Значение | |----------------------------|----------------------------------| | Производитель | SEMIKRON | | Тип модуля | IGBT (Half-Bridge) | | Макс. напряжение | 1200 В (V_CES) | | Номинальный ток | 300 А (I_C при 25°C) | | Импульсный ток | 600 А (I_CP) | | Падение напряжения | 2,1 В (V_CE(sat)) | | Скорость переключения | до 20 кГц | | Тепловое сопротивление | 0,12 °C/Вт (R_th(j-c)) | | Корпус | SEMiX 2 | | Рабочая температура | -40°C ... +150°C | | Вес | ~180 г |

Эквиваленты и совместимые модели

Парт-номера SEMIKRON

• BSM300GB120DN2 (аналог с улучшенными параметрами)
• BSM300GD120DLC (альтернативная версия)

Аналоги от других производителей

• Infineon: FF300R12KT4
• Mitsubishi: CM300DY-24A
• Fuji Electric: 2MBI300U4A-120

Совместимые драйверы

• SKYPER 32 PRO
• CONCEPT 2SC0435T
• Infineon 1ED020I12-F2

Примечание

При замене модуля на аналог необходимо учитывать:

• Распиновку и крепление
• Напряжение и токовые характеристики
• Требования к системе охлаждения

Рекомендуется обращаться к официальной документации SEMIKRON для уточнения параметров.
