IGBT CM150DC1-24NFM

Описание IGBT CM150DC1-24NFM

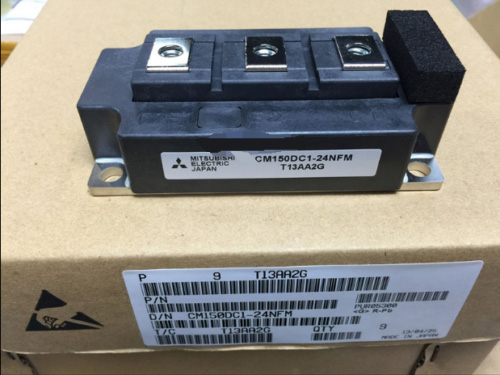

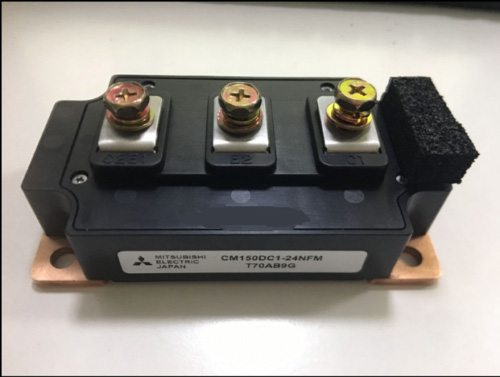

CM150DC1-24NFM – это модуль IGBT (биполярный транзистор с изолированным затвором) производства Mitsubishi Electric, предназначенный для высоковольтных и сильноточных применений, таких как промышленные инверторы, частотные преобразователи, сварочное оборудование и системы управления электродвигателями.

Модуль выполнен в 24-фазной конфигурации и содержит встроенный диод обратного хода (FRD), что обеспечивает эффективное управление мощностью и защиту от перенапряжений.

Технические характеристики

| Параметр | Значение | |---------------------------|----------------------------------| | Производитель | Mitsubishi Electric | | Тип модуля | IGBT + диодный модуль | | Напряжение коллектор-эмиттер (V_CES) | 1200 В | | Ток коллектора (I_C) | 150 А (при 25°C) | | Ток импульсный (I_CP) | 300 А | | Ток затвора (I_G) | ±20 А | | Напряжение затвора (V_GE) | ±20 В | | Рассеиваемая мощность (P_tot) | 750 Вт (с радиатором) | | Тепловое сопротивление (R_th(j-c)) | 0,15 °C/Вт | | Температура перехода (T_j) | -40°C до +150°C | | Корпус | 6-контактный, модульный (инсулированный) | | Вес | ~100 г |

Парт-номера и совместимые модели

Аналоги и замены:

• Mitsubishi Electric:
  • CM150DY-24NFM
  • CM150DY-24H
  • CM150DY-24S
• Fuji Electric:
  • 2MBI150N-120
  • 2MBI150U4B-120
• Infineon:
  • FF150R12RT4
  • FF150R12KE3
• SEMIKRON:
  • SKM150GB12T4
  • SKM150GB12V

Совместимые модули (по характеристикам):

• Hitachi:
  • MG150Q1US41
• Toshiba:
  • MG150Q1US51

Применение

• Промышленные инверторы
• Частотные преобразователи
• Сварочные аппараты
• Электроприводы
• Источники бесперебойного питания (ИБП)
