IGBT CM50MX-24A

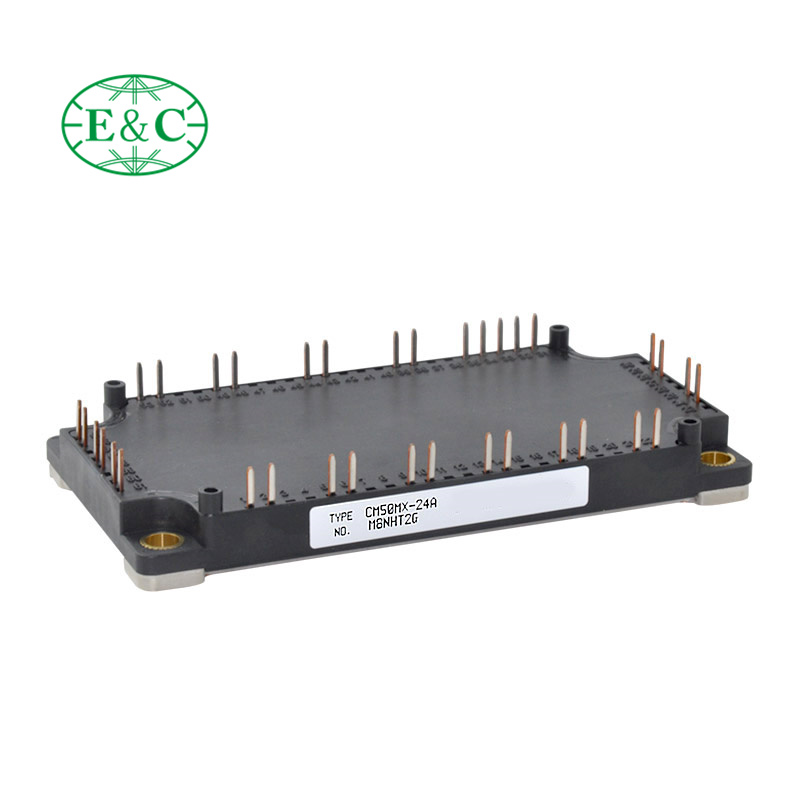

Описание IGBT CM50MX-24A

CM50MX-24A – это IGBT-модуль (биполярный транзистор с изолированным затвором), разработанный для высоковольтных и сильноточных применений. Модуль широко используется в инверторах, частотных преобразователях, сварочных аппаратах и системах управления электродвигателями.

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Максимальное напряжение коллектор-эмиттер (V_CES) | 1200 В |
| Постоянный ток коллектора (I_C) | 50 А |
| Импульсный ток коллектора (I_CM) | 100 А |
| Максимальная рассеиваемая мощность (P_tot) | 300 Вт |
| Напряжение насыщения коллектор-эмиттер (V_CE(sat)) | 2,5 В (тип.) |
| Время включения (t_on) | 0,3 мкс |
| Время выключения (t_off) | 1,0 мкс |
| Температура перехода (T_j) | -40°C … +150°C |
| Корпус | TO-247 (или другой, в зависимости от производителя) |

Парт-номера и аналоги

Оригинальные и альтернативные номера:

• CM50MX-24A (оригинальный номер)
• CM50DY-24A (аналог с похожими характеристиками)
• CM75MX-24A (более мощная версия, 75 А)
• IRG4PH50UD (аналог от International Rectifier)
• FGA50N120ANTD (аналог от Fairchild/ON Semiconductor)

Совместимые модели (зависит от схемы применения):

• Mitsubishi CM50DY-24A
• Fuji Electric 2MBI50N-120
• Infineon IKW50N120T2
• SEMIKRON SKM50GB123D

Применение

• Преобразователи частоты
• Инверторы
• Сварочные аппараты
• Системы управления электродвигателями

Если вам нужна точная замена, рекомендуется проверять datasheet и схему подключения, так как параметры могут незначительно отличаться.
