IGBT-модуль FP15R12W1T4

Описание IGBT-модуля FP15R12W1T4

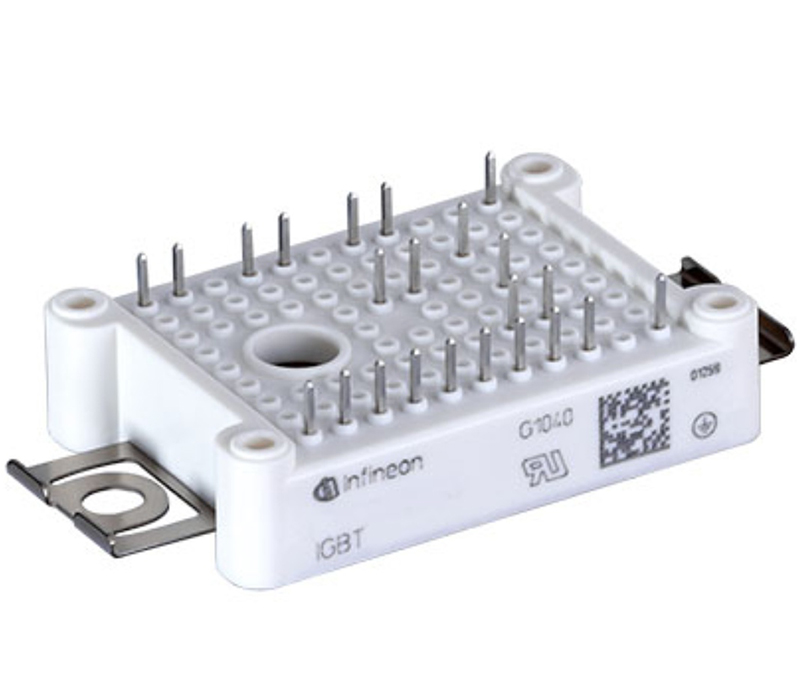

FP15R12W1T4 – это IGBT-модуль в корпусе EasyPACK 1B, разработанный для применения в инверторах, частотных преобразователях, сварочном оборудовании и системах управления электродвигателями. Модуль сочетает в себе высокую эффективность, низкие потери проводимости и переключения, а также надежную конструкцию с изолированным основанием.

Технические характеристики

| Параметр | Значение | |----------|----------| | Тип модуля | IGBT + диод (3-фазный мост) | | Конфигурация | 6 в 1 (6 IGBT + 6 диодов) | | Корпус | EasyPACK™ 1B (изолированный) | | Макс. напряжение коллектор-эмиттер (V_CES) | 1200 В | | Номинальный ток (I_C при 25°C) | 15 А | | Макс. ток коллектора (I_CM) | 30 А | | Падение напряжения (V_CE(sat)) | 1,7 В (тип.) | | Время включения (t_on) | 70 нс | | Время выключения (t_off) | 250 нс | | Диод обратного восстановления (t_rr) | 100 нс | | Тепловое сопротивление (R_th(j-c)) | 0,75 °C/Вт | | Рабочая температура | -40°C ... +150°C | | Вес | ~40 г |

Парт-номера и аналоги

Оригинальные аналоги от Infineon:

• FP15R12W1T4_B11 (модификация)
• FP15R12KE3 (аналог в другом корпусе)

Совместимые модели от других производителей:

• Mitsubishi: CM15DY-12S
• Fuji Electric: 6MBP15RA120
• SEMIKRON: SKM15GB12T4

Применение

• Преобразователи частоты
• Инверторы
• Сварочные аппараты
• Управление электродвигателями
• Источники бесперебойного питания (ИБП)

Модуль FP15R12W1T4 обеспечивает высокую надежность и эффективность в силовых приложениях, а его конструкция с изолированным основанием упрощает монтаж на радиатор.
