IGBT FSBB20CH60F: Описание и технические характеристики

Описание

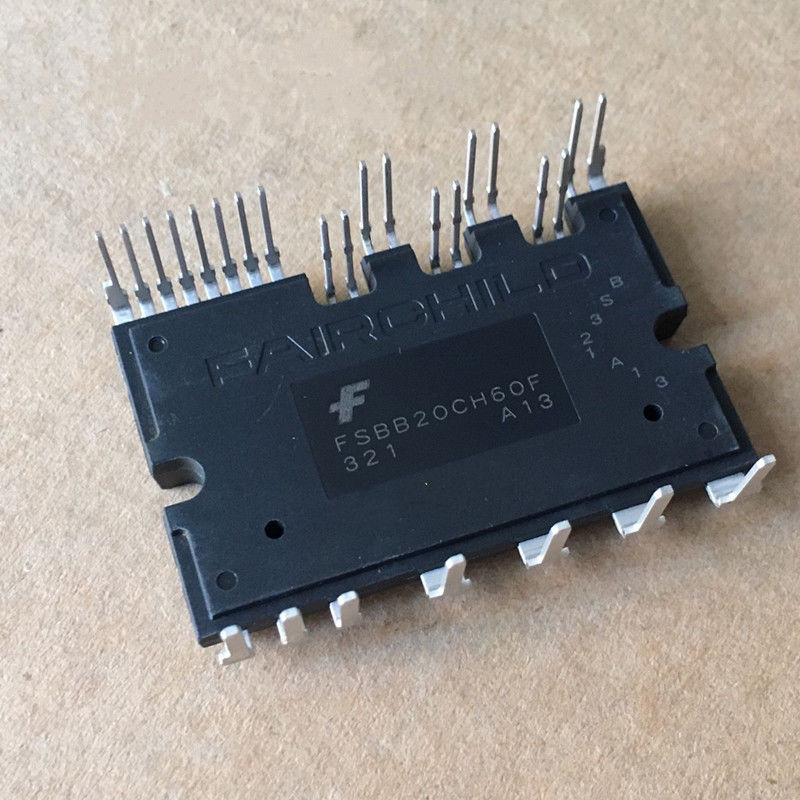

IGBT FSBB20CH60F – это интеллектуальный силовой модуль (IPM), объединяющий IGBT-транзисторы с драйверами и защитными схемами в одном корпусе. Он предназначен для управления электродвигателями, инверторами и другими высоковольтными приложениями с током до 20 А и напряжением до 600 В.

Модуль обеспечивает высокую эффективность, низкие потери на переключение и встроенную защиту от перегрузок, короткого замыкания и перегрева.

Технические характеристики

| Параметр | Значение |
|-------------------------|-----------------------------|
| Максимальное напряжение (VCES) | 600 В |
| Номинальный ток (IC @100°C) | 20 A |
| Ток короткого замыкания (SC current) | 40 A (макс.) |
| Падение напряжения (VCE(sat)) | ~1.8 В (тип.) |
| Частота переключения | до 20 кГц |
| Встроенные диоды | Быстровосстанавливающиеся (FRD) |
| Корпус | 25-контактный (DIP) |
| Температура хранения | от -40°C до +125°C |
| Рабочая температура | от -20°C до +100°C |
| Защита | UVLO, перегрев, КЗ |

Парт-номера и аналоги

Оригинальные парт-номера:

• FSBB20CH60F (основная модель)
• FSBB20CH60 (аналогичная версия без дополнительных модификаций)

Совместимые/аналогичные модели:

• FSBB30CH60F (30 A, 600 В)
• FSBB15CH60F (15 A, 600 В)
• PS21867-S (Mitsubishi, 20 A, 600 В)
• STMK20N60M2 (STMicroelectronics, дискретный IGBT с похожими параметрами)

Применение

• Преобразователи частоты
• Управление электродвигателями
• Солнечные инверторы
• Промышленные источники питания

Модуль FSBB20CH60F подходит для замены в ремонте или модернизации устройств, где требуются надежные компактные решения с интегрированной защитой.
