IGBT FSBB30CH60C

IGBT FSBB30CH60C: Описание и Технические Характеристики

Описание

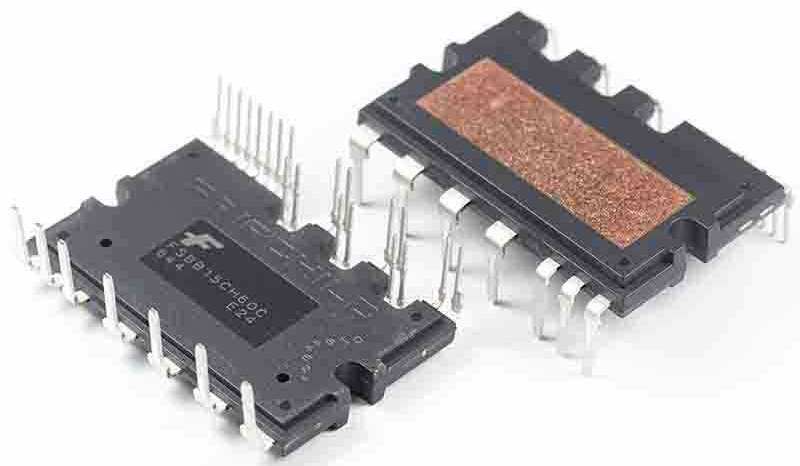

IGBT FSBB30CH60C — это интеллектуальный силовой модуль (IPM), содержащий в одном корпусе IGBT-транзисторы с драйверами и защитными схемами. Модуль предназначен для применения в инверторах, частотных преобразователях, системах управления двигателями и прочих силовых электронных устройствах.

Основные Технические Характеристики

| Параметр | Значение |
|----------|----------|
| Максимальное напряжение коллектор-эмиттер (V_CES) | 600 В |
| Номинальный ток (I_C при 25°C) | 30 А |
| Пиковый ток (I_CP) | 60 А |
| Падение напряжения в открытом состоянии (V_CE(sat)) | 1,8 В (тип.) |
| Встроенные диоды | Быстрые диоды (FRD) |
| Корпус | DIP-24 (изолированный) |
| Рабочая температура | -20°C ... +125°C |
| Встроенная защита | Защита от перегрузки по току, короткого замыкания, перегрева |
| Тип управления | Опторазвязанный вход |

Парт-номера и Совместимые Модели

Прямые аналоги:

• FSBB30CH60 (версия без дополнительных суффиксов, аналогичная по характеристикам)
• FSBB30CH60D (возможны небольшие отличия в корпусе)
• FSBB20CH60C (20A, но совместим в некоторых схемах)
• FSBB50CH60C (50A, более мощный аналог)

Совместимые модели от других производителей:

• Mitsubishi PM30CSJ060 (30A, 600V)
• Infineon FS30R06W1E3 (30A, 600V)
• STMicroelectronics STGIPS20K60 (20A, 600V, но может использоваться в схожих схемах)

Применение

• Преобразователи частоты
• Управление электродвигателями (например, в стиральных машинах, компрессорах)
• Источники бесперебойного питания (ИБП)
• Солнечные инверторы

Если вам нужна более точная замена, желательно проверять разводку платы и управляющие сигналы, так как разные IPM могут иметь отличия в распиновке и логике управления.
