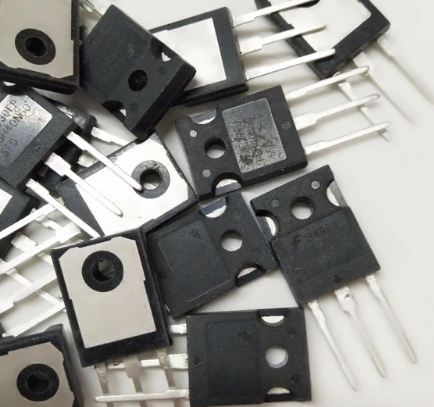

IGBT K25H1203 10шт.

Описание IGBT K25H1203

IGBT K25H1203 – это мощный транзистор с изолированным затвором (IGBT), предназначенный для высоковольтных и сильноточных применений. Используется в инверторах, сварочных аппаратах, импульсных источниках питания, электроприводах и других силовых электронных устройствах.

Отличается низкими потерями при переключении, высокой температурной стабильностью и надежностью.

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип транзистора | NPT IGBT |
| Напряжение коллектор-эмиттер (V_CES) | 1200 В |
| Ток коллектора (I_C) | 25 А (при 25°C) |
| Ток импульсный (I_CM) | 50 А |
| Рассеиваемая мощность (P_tot) | 200 Вт |
| Напряжение затвор-эмиттер (V_GE) | ±20 В |
| Пороговое напряжение затвора (V_GE(th)) | 4,0 – 5,5 В |
| Скорость переключения | Быстрое (до 100 кГц) |
| Корпус | TO-247 (3 вывода) |
| Температурный диапазон | -55°C до +150°C |
| Диод обратного восстановления | Встроенный (антипараллельный) |

Парт-номера и совместимые модели

Прямые аналоги (full replacement):

• IRG4PH50UD (International Rectifier)
• FGA25N120ANTD (Fairchild/ON Semiconductor)
• HGTG20N120B3D (Microsemi)
• IXGH25N120B3D (IXYS/Littelfuse)
• STGW25H120DF3 (STMicroelectronics)

Частично совместимые (требуется проверка схемы):

• IRG4PC50W (с меньшим током)
• FGA25N120 (без диода)
• H20R1203 (20А версия)

Применение

• Инверторы и частотные преобразователи
• Сварочные аппараты
• Импульсные блоки питания
• Системы управления двигателями
• Устройства плавного пуска (Soft Starters)

Если вам нужны дополнительные параметры (C_ies, E_on/E_off), уточните, и я предоставлю более детальные данные.
