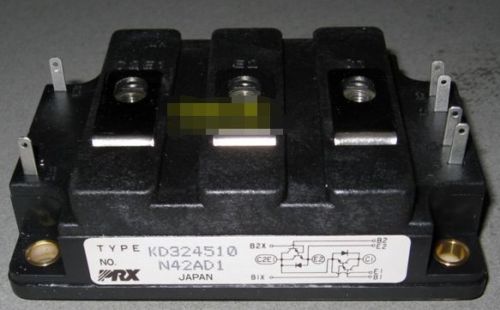

IGBT KD324510

Описание IGBT KD324510

IGBT (Insulated Gate Bipolar Transistor) KD324510 – это мощный полупроводниковый прибор, предназначенный для коммутации высоких токов и напряжений в импульсных источниках питания, инверторах, электроприводах и других силовых электронных устройствах. Отличается высокой скоростью переключения, низкими потерями проводимости и устойчивостью к перегрузкам.

Технические характеристики

| Параметр | Значение |
|------------------------------|-----------------------------------|
| Тип транзистора | NPT IGBT (Non-Punch Through) |
| Макс. напряжение коллектор-эмиттер (V_CES) | 1200 В |
| Макс. ток коллектора (I_C) | 50 А (при 25°C) |
| Пиковый ток (I_CM) | 100 А |
| Рассеиваемая мощность (P_tot) | 300 Вт |
| Напряжение насыщения (V_CE(sat)) | 2.5 В (при I_C = 50 А) |
| Время включения (t_on) | 60 нс |
| Время выключения (t_off) | 150 нс |
| Корпус | TO-247 (или аналогичный) |
| Рабочая температура | -40°C ... +150°C |
| Встроенный диод | Да (Fast Recovery Diode) |

Парт-номера и совместимые модели

Аналоги и замены:

• IRG4PH50UD (International Rectifier)
• FGA50N120ANTD (Fairchild/ON Semiconductor)
• HGTG50N120BND (Microsemi)
• IXGH50N120B3 (IXYS/Littelfuse)

Совместимые модели в схемах:

• KD324510 может заменяться на аналоги с параметрами 1200 В / 50 А и схожей структурой NPT.
• В инверторах и частотных преобразователях (например, в драйверах двигателей или сварочных инверторах) часто используется в паре с KD3245 (30 А версия).

Применение

• Силовые инверторы и преобразователи
• Сварочное оборудование
• Управление электродвигателями
• Импульсные блоки питания

Если требуется точная замена, рекомендуется проверять datasheet на соответствие параметрам конкретной схемы.
