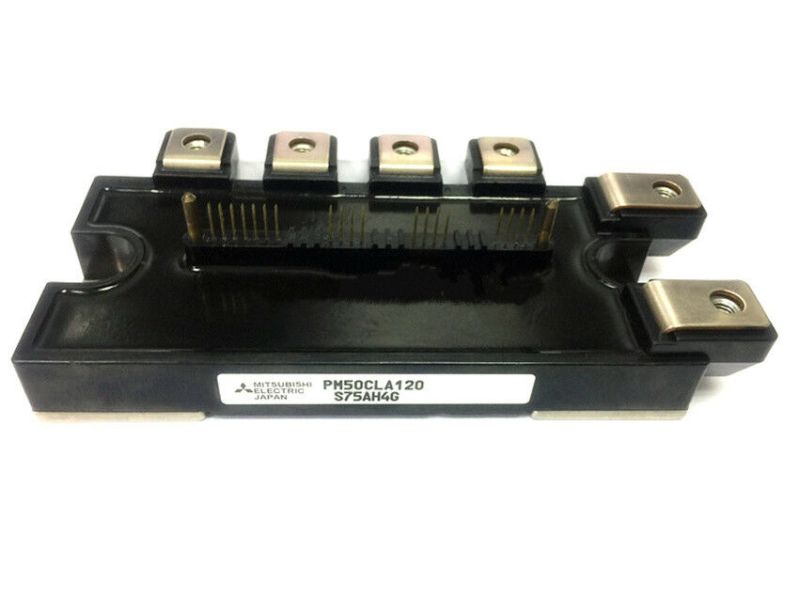

IGBT PM50CLA120

IGBT-модуль PM50CLA120: описание, характеристики и совместимость

Описание

PM50CLA120 – это IGBT-модуль от Powerex (Mitsubishi Electric), предназначенный для использования в мощных преобразовательных устройствах, таких как инверторы, частотные приводы, сварочные аппараты и источники бесперебойного питания (ИБП). Модуль выполнен в корпусе 2-in-1 (два IGBT с обратными диодами в одном корпусе), что делает его удобным для полумостовых и мостовых схем.

Ключевые особенности:

• Высокая надежность и эффективность
• Встроенные свободно-колеблющиеся диоды (FRD)
• Низкие потери проводимости и переключения
• Высокая стойкость к перегрузкам и коротким замыканиям

Технические характеристики

| Параметр | Значение | |--------------------------|--------------------------------------| | Производитель | Powerex (Mitsubishi Electric) | | Тип модуля | IGBT + диод (2-in-1) | | Макс. напряжение | 1200 В | | Номинальный ток | 50 А (при 25°C) | | Макс. ток (импульсный) | 100 А | | Мощность рассеивания | ~200 Вт (зависит от условий охлаждения) | | Тип корпуса | 2-выводной (CL) | | Температура хранения | -40°C ... +125°C | | Температура эксплуатации | -20°C ... +125°C (рекомендуется до 80°C) | | Напряжение управляющего затвора | ±20 В (рекомендуется ±15 В) |

Альтернативные парт-номера и совместимые модели

Прямые аналоги от Powerex/Mitsubishi:

• PM50CLA120 (оригинал)
• PM50CL1A120 (схожий модуль с аналогичными параметрами)
• PM50CLA120-1 (модификация с улучшенными характеристиками)

Аналоги от других производителей:

• SKM50GB128D (Semikron)
• FF50R12RT4 (Infineon)
• CM50DY-24H (Fuji Electric)
• MG50Q2YS40 (Toshiba)

При замене необходимо учитывать:

• Распиновку контактов
• Напряжение затвора управления
• Тепловые характеристики

Применение

• Преобразователи частоты
• Инверторы и источники питания
• Промышленные приводы
• Сварочное оборудование

Если вам нужна точная замена, рекомендуется сверять даташиты и конфигурацию схемы.

IGBT PM50CLA120 предназначен для замены и ремонта силовых электронных узлов. Точное обозначение компонента — PM50CLA120. Для правильного подбора необходимо сверить полную маркировку, тип корпуса, схему выводов, допустимые ток и напряжение, а также параметры управления с документацией оборудования и оригинальным компонентом. При сомнениях отправьте специалисту магазина фото маркировки и платы.
