Описание IGBT PS21964-4S
Описание IGBT модуля PS21964-4S

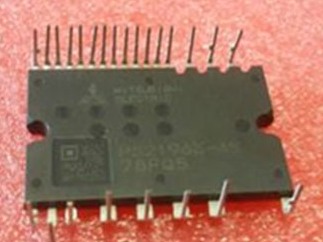

PS21964-4S – это интеллектуальный силовой модуль (Intelligent Power Module, IPM) от Mitsubishi Electric, предназначенный для управления трехфазными моторами в инверторных системах. Он объединяет в одном корпусе IGBT-транзисторы с драйверами, защитными схемами и другими вспомогательными элементами, что делает его удобным решением для частотных преобразователей, сервоприводов и других силовых приложений.
Модуль имеет компактную конструкцию, встроенные схемы защиты от перегрузки по току, перенапряжения и перегрева, а также оптимизирован для работы с микроконтроллерами через низковольтные сигналы управления.
Технические характеристики
| Параметр | Значение | |------------------------------|---------------------------------------| | Тип модуля | 3-фазный IGBT IPM (с драйвером) | | Максимальное напряжение | 600 В (VCES) | | Номинальный ток | 10 А (при 25°C) | | Ток короткого замыкания | 20 A (макс.) | | Встроенные диоды | Быстрые обратные диоды (FRD) | | Напряжение управления | 15 В (рекомендуемое) | | Защита | Защита от:
• Перегрузки по току (OC)
• Короткого замыкания (SC)
• Перегрева (OT)
• Обрыва питания (UVLO) | | Тепловое сопротивление | Rth(j-c) = 2.5 °C/W | | Корпус | 25-контактный, изолированный (DIP) | | Рабочая температура | -20°C ... +125°C (с учетом охлаждения) |
Парт-номера и совместимые модели
Аналоги и замены:
- PS21964-4 (базовая версия без суффикса, может иметь отличия в корпусе)
- PS21963-4S (аналог с меньшим током, 5 А)
- PS21965-4S (аналог с большим током, 15 А)
- PM20CSJ060 (IPM от Mitsubishi с похожими параметрами)
- FSBB20CH60 (Fairchild, аналог с близкими характеристиками)
Совместимые модели в системах:
Модуль PS21964-4S часто используется в:
- Частотных преобразователях (например, Mitsubishi FR-E700, FR-D700).
- Промышленных сервоприводах.
- Компрессорах и системах кондиционирования.
Примечания
- Охлаждение: Для стабильной работы требуется радиатор или активное охлаждение.
- Управление: Для подачи сигналов ШИМ необходимо использовать схемы с изоляцией (оптопары или драйверы).
- Рекомендации Mitsubishi: Перед пайкой/установкой проверять datasheet на актуальную версию.
