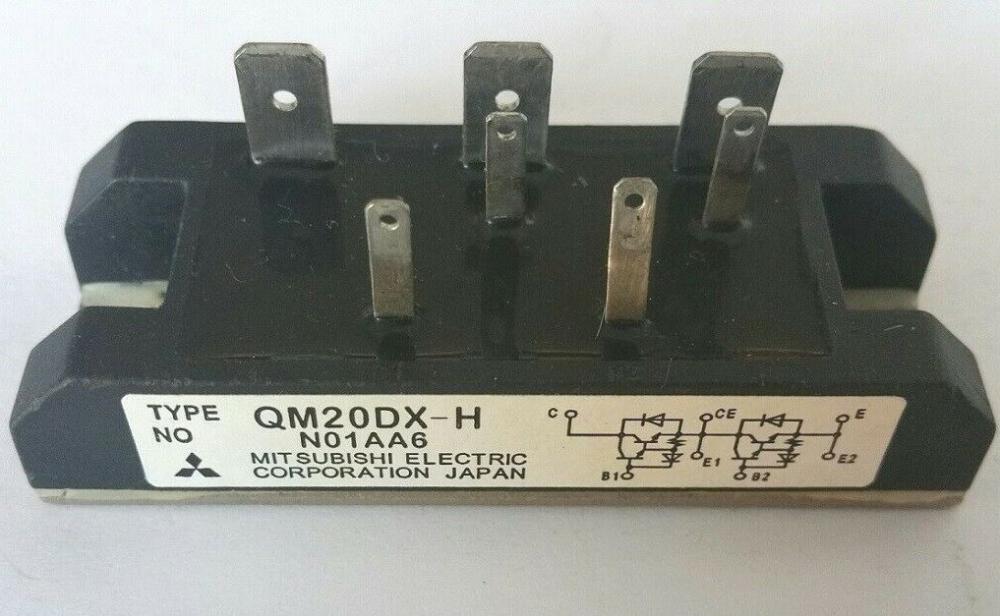

IGBT QM20DX-H

IGBT QM20DX-H: Описание и технические характеристики

Описание:
IGBT QM20DX-H — это высоковольтный биполярный транзистор с изолированным затвором (IGBT), предназначенный для применения в мощных импульсных преобразователях, инверторах, сварочном оборудовании и системах управления электродвигателями. Отличается высокой скоростью переключения, низкими потерями проводимости и высокой термостойкостью.

Технические характеристики:

| Параметр | Значение |
|-----------------------------|---------------------------------|
| Напряжение коллектор-эмиттер (V_CES) | 600 В (макс.) |
| Ток коллектора (I_C) | 20 А (при 25°C) |
| Ток коллектора (I_C) | 40 А (импульсный) |
| Рассеиваемая мощность (P_tot) | 100 Вт |
| Напряжение затвор-эмиттер (V_GE) | ±20 В (макс.) |
| Падение напряжения (V_CE(sat)) | 1,7 В (при I_C = 20 А) |
| Время включения (t_on) | 60 нс |
| Время выключения (t_off) | 120 нс |
| Корпус | TO-247 (или аналог) |
| Рабочая температура | -55°C до +150°C |

Парт-номера и совместимые модели:

Прямые аналоги (замена без изменений схемы):

• FGA20N60 (Fairchild)
• IRG4PC40UD (Infineon)
• STGW20NC60WD (STMicroelectronics)
• H20R1202 (Intersil)

Близкие по параметрам (возможна замена с проверкой):

• IXGH20N60B3D1 (IXYS)
• APT20GR60J (Microsemi)
• MGW20N60 (ON Semiconductor)

Применение:

• Инверторы и частотные преобразователи
• Сварочные аппараты
• Источники бесперебойного питания (ИБП)
• Управление электродвигателями
