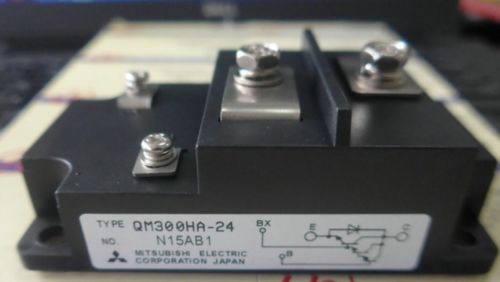

IGBT QM300HA-24

Описание IGBT QM300HA-24

QM300HA-24 – это высоковольтный биполярный транзистор с изолированным затвором (IGBT), предназначенный для применения в мощных инверторах, частотных преобразователях, сварочном оборудовании и системах управления электродвигателями. Модуль выполнен в корпусе с изолированным основанием, что обеспечивает эффективный теплоотвод и простой монтаж на радиатор.

Технические характеристики

| Параметр | Значение | |----------------------------|-------------------------------| | Тип устройства | IGBT-модуль (NPT) | | Макс. коллектор-эмиттер (V_CES) | 1200 В | | Ном. ток коллектора (I_C) | 300 А (при 25°C) | | Пиковый ток (I_CM) | 600 А | | Мощность потерь (P_tot) | 1000 Вт (с радиатором) | | Напряжение затвор-эмиттер (V_GE) | ±20 В | | Сопротивление затвор-эмиттер (R_G) | 1.5 Ом (рекомендуемое) | | Тепловое сопротивление (R_th(j-c)) | 0.12 °C/Вт | | Температура перехода (T_j) | от -40°C до +150°C | | Корпус | 24-выводной (изолированный) | | Вес | ~200 г |

Парт-номера и аналоги

Оригинальные номера:

• QM300HA-24 (основная маркировка)
• QM300HA-24H (возможная модификация)

Совместимые аналоги:

• Infineon: FF300R12KE3
• Mitsubishi: CM300HA-24H
• Fuji Electric: 2MBI300HA-120
• Semikron: SKM300GB124D

Применение

• Промышленные инверторы
• Сварочные аппараты
• Тяговые преобразователи
• Управление мощными электродвигателями

Модуль отличается высокой надежностью и устойчивостью к перегрузкам, что делает его популярным в тяжелых промышленных условиях.

Если требуется уточнение по замене или дополнительным параметрам, укажите сферу применения.
