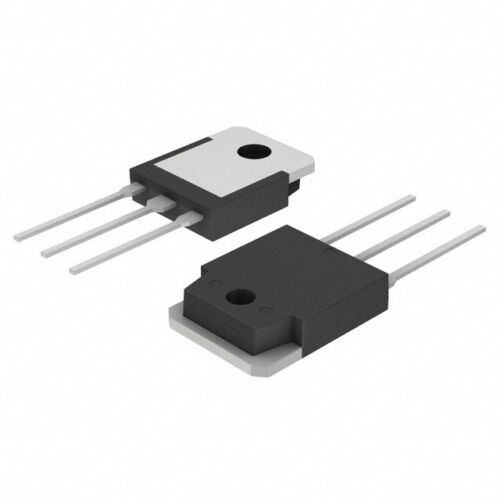

IGBT RJH3047 10шт.

Описание IGBT транзистора RJH3047

RJH3047 – это N-канальный IGBT (биполярный транзистор с изолированным затвором), разработанный для высоковольтных и сильноточных приложений. Основные сферы применения:

• Инверторы и частотные преобразователи
• Источники бесперебойного питания (ИБП)
• Индукционный нагрев
• Сварочное оборудование
• Управление электродвигателями

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип транзистора | N-канальный IGBT |
| Напряжение коллектор-эмиттер (V_CES) | 600 В |
| Ток коллектора (I_C) при 25°C | 48 А |
| Ток коллектора (I_C) при 100°C | 24 А |
| Максимальный импульсный ток (I_CM) | 96 А |
| Рассеиваемая мощность (P_D) | 200 Вт |
| Напряжение затвор-эмиттер (V_GE) | ±20 В |
| Пороговое напряжение затвора (V_GE(th)) | 5,0 В |
| Время включения (t_on) | 50 нс |
| Время выключения (t_off) | 320 нс |
| Корпус | TO-247 (TO-3P) |
| Диод встроенный (FRD) | Да |
| Температура хранения | -55°C до +150°C |

Парт-номера и совместимые модели

Прямые аналоги (полная замена):

• IRG4PH40UD (International Rectifier)
• HGTG30N60A4D (ON Semiconductor)
• FGA40N60 (Fairchild/ON Semi)
• IXGH40N60B3 (IXYS)

Частичные аналоги (требуется проверка параметров):

• IRG4PC40U (600V, 39A)
• STGW40H60DF (600V, 40A)
• NGTB40N60FL2WG (600V, 40A)

Если вам нужна замена, рекомендуется сверить характеристики по даташиту, особенно V_CE, I_C и параметры переключения.

Примечание

RJH3047 часто используется в паре с драйверами, такими как IR2110 или TLP250, для эффективного управления.

Нужна дополнительная информация по применению или замене? Уточните условия эксплуатации!
