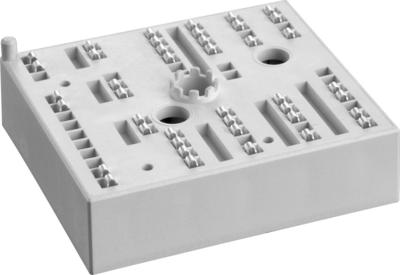

IGBT-модуль SKIIP24NAB126V1

Артикул: 299858

Под заказ. До 45 рабочих дней

цена: 8 500

цена актуальна на: 26.04.2024

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

Описание IGBT-модуль SKIIP24NAB126V1

Описание IGBT-модуля SKIIP24NAB126V1

SKIIP24NAB126V1 – это интеллектуальный силовой модуль (IPM) производства Semikron, сочетающий в себе IGBT-транзисторы с драйверами, защитными схемами и датчиками температуры. Модуль предназначен для использования в инверторах, частотно-регулируемых приводах (ЧРП), системах управления электродвигателями и других силовых приложениях.

Основные особенности:
✔ Интегрированные драйверы и защита (короткое замыкание, перегрев, недостаточное напряжение питания)
✔ Низкие потери проводимости и переключения
✔ Встроенный датчик температуры (NTC)
✔ Высокая надежность благодаря технологии SKiiP (Press-Fit)
✔ Оптимизированная конструкция для эффективного охлаждения

Технические характеристики

| Параметр | Значение |
|----------------------------|-----------------------------------|
| Напряжение коллектор-эмиттер (V_CES) | 1200 В |
| Ток коллектора (I_C) при 25°C | 24 А |
| Ток коллектора (I_C) при 80°C | 18 А |
| Максимальный импульсный ток (I_CM) | 48 А |
| Мощность рассеивания (P_tot) | 180 Вт |
| Падение напряжения в открытом состоянии (V_CE(sat)) | 1.8 В |
| Время включения (t_on) | 60 нс |
| Время выключения (t_off) | 250 нс |
| Тепловое сопротивление (R_th(j-c)) | 0.45 К/Вт |
| Рабочая температура | -40°C … +125°C |
| Корпус | SKiiP 24 (Press-Fit) |
| Вес | ~120 г |

Парт-номера и совместимые модели

Альтернативные парт-номера Semikron:

SKIIP24NAB126V1 (основная модель)
SKIIP24NAB12T4V1 (альтернативная версия с улучшенными параметрами)

Аналоги от других производителей:

Infineon: FF200R12KT4 (аналогичные характеристики, но другой корпус)
Mitsubishi: CM200DY-24A (схожий ток и напряжение)
Fuji: 6MBP20RA120 (подходит для аналогичных применений)

Совместимые модули в линейке Semikron:

SKIIP30NAB126V1 (30 А, 1200 В)
SKIIP38NAB126V1 (38 А, 1200 В)
SKIIP24NAB12E4V1 (версия с оптимизированными потерями)

Применение

🔹 Частотные преобразователи
🔹 Промышленные приводы
🔹 Источники питания
🔹 Электромобили и зарядные станции
🔹 Возобновляемая энергетика (солнечные инверторы)

Если нужны дополнительные параметры (например, графики потерь, схемы подключения), уточните!
