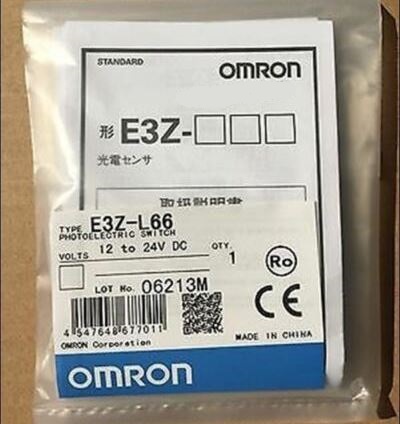

E3Z-L66

Описание датчика E3Z-L66

E3Z-L66 – это высококачественный фотодатчик (фотоэлектрический датчик) типа "на отражение от объекта" (reflective) с цифровым выходом, выпускаемый компанией Omron. Датчик предназначен для обнаружения объектов в промышленных автоматизированных системах.

Ключевые особенности:

• Тип работы: отражательный (с встроенным отражателем)
• Корпус: цилиндрический, компактный
• Выходной сигнал: NPN или PNP (в зависимости от модификации)
• Напряжение питания: 12–24 В постоянного тока (±10%)
• Защита: от переполюсовки, от короткого замыкания
• Светодиодный индикатор: показывает состояние работы
• Устойчивость к помехам: защита от взаимных помех (в моделях с несколькими датчиками)

Технические характеристики

| Параметр | Значение |
|-------------------------|----------|
| Тип датчика | Фотоэлектрический, отражательный |
| Дальность действия | До 2 м (зависит от объекта) |
| Выходной сигнал | NPN (E3Z-L61/L66) / PNP (E3Z-L62/L67) |
| Напряжение питания | 12–24 В DC (±10%) |
| Потребляемый ток | ≤ 30 мА |
| Макс. ток нагрузки | 100 мА |
| Частота срабатывания | 1 кГц |
| Степень защиты | IP67 (пылевлагозащищенный) |
| Рабочая температура | -25°C…+55°C |
| Материал корпуса | Пластик (PBT) |
| Размеры (диаметр × длина) | ⌀18 × 45 мм |

Парт-номера и совместимые модели

Основные модификации E3Z-L66 (NPN-выход):

• E3Z-L61 – стандартная версия
• E3Z-L66 – версия с повышенной помехозащищенностью (Mutual Interference Protection)
• E3Z-L67 – PNP-версия (аналог L66, но с PNP выходом)

Аналоги и совместимые модели:

• Omron E3Z-D6x – аналогичная серия с улучшенной защитой
• Omron E3Z-R6x – датчики с раздельным отражателем
• Keyence FX-301/FX-500 – альтернативные аналоги
• Sick WTB4-3P2431 – датчики с похожими характеристиками

Применение

Датчик E3Z-L66 используется в:

• Конвейерных линиях
• Упаковочных машинах
• Системах контроля наличия объектов
• Автоматизированных производственных линиях
