Модуль тиристорный IXYS MCD312-16IO1 MCD31216IO1

Описание модуля тиристорного IXYS MCD312-16IO1 (MCD312-16IO1)

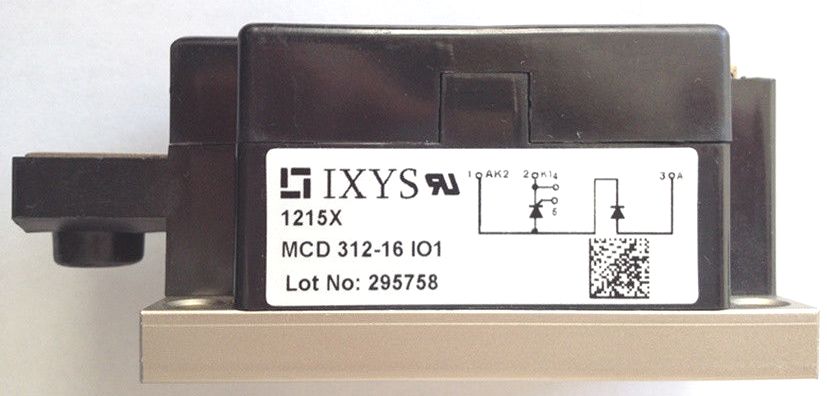

Модуль MCD312-16IO1 от IXYS (ныне часть Littelfuse) представляет собой тиристорный силовой модуль, предназначенный для управления высокими токами и напряжениями в промышленных и силовых электронных приложениях. Он содержит два тиристора (SCR), соединенных в обратно-параллельной конфигурации, что позволяет использовать его в цепях переменного тока (AC).

Этот модуль обладает высокой перегрузочной способностью, низкими тепловыми потерями и надежной изоляцией, что делает его пригодным для:

• Управления двигателями
• Промышленных нагревателей
• Систем управления освещением
• Источников бесперебойного питания (ИБП)
• Регуляторов мощности

Технические характеристики

| Параметр | Значение |
|------------------------------|----------------------------------|
| Тип модуля | Двойной SCR (обратно-параллельный) |
| Макс. повторяющееся напряжение (VDRM) | 1600 В |
| Средний ток в открытом состоянии (IT(AV)) | 312 А |
| Пиковый ток (ITSM) | 6000 А (10 мс) |
| Ток управления (IGT) | 200 мА (макс.) |
| Напряжение управления (VGT) | 1,5 В (макс.) |
| Тепловое сопротивление (Rth(j-c)) | 0,045 °C/Вт |
| Диапазон рабочих температур | -40 °C … +125 °C |
| Корпус | Изолированный (ISOCOM+) |
| Монтаж | Винтовые клеммы |

Парт-номера и совместимые модели

Прямые аналоги и парт-номера:

• MCD312-16IO1 (основной номер)
• MCD31216IO1 (альтернативное написание)
• MCD312-16IO1B (возможная модификация)

Совместимые / близкие по параметрам модели:

• MCD162-16IO1 (1600 В, 162 А)
• MCD232-16IO1 (1600 В, 232 А)
• MCD472-16IO1 (1600 В, 472 А)
• MCD721-16IO1 (1600 В, 721 А)
• SKM500GA16D (Semikron, 1600 В, 500 А)
• TYN612 (отдельный SCR, 1600 В, 12 А)

Примечания

• Модуль требует установки на радиатор для эффективного охлаждения.
• Рекомендуется использовать подходящую схему управления для предотвращения ложных срабатываний.
• Перед заменой на аналог следует уточнить параметры управления и тепловые характеристики.
