G5PA-28-24VDC

G5PA-28-24VDC – Описание и технические характеристики

Описание

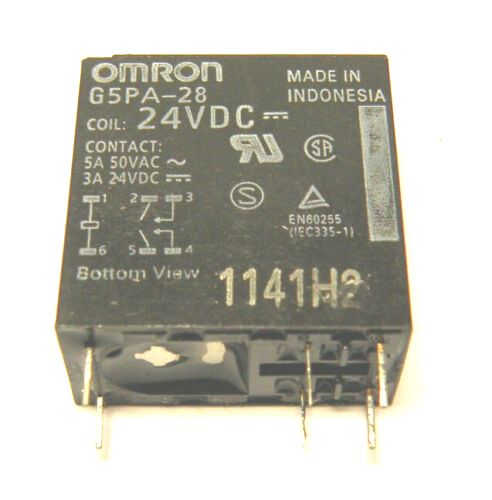

Реле G5PA-28-24VDC – это компактное электромеханическое реле с одним перекидным контактом (SPDT) от Omron, предназначенное для коммутации нагрузок в цепях постоянного и переменного тока. Устройство обладает высокой износостойкостью, низким энергопотреблением и надежной конструкцией, что делает его подходящим для промышленной автоматизации, управления двигателями, систем сигнализации и других электронных устройств.

Технические характеристики

| Параметр | Значение | |-------------------------|----------| | Тип контактов | 1 Form C (SPDT) – 1 перекидной контакт (NO/NC) | | Номинальное напряжение катушки | 24 В постоянного тока (DC) | | Потребляемая мощность катушки | ~0.45 Вт | | Сопротивление катушки | ~1300 Ом | | Максимальное коммутируемое напряжение | 250 В AC / 30 В DC | | Максимальный ток коммутации | 5 А (AC), 4 А (DC) | | Максимальная коммутируемая мощность | 1250 ВА (AC), 120 Вт (DC) | | Время срабатывания | ≤15 мс | | Время отпускания | ≤5 мс | | Механическая износостойкость | 10 млн. срабатываний | | Электрическая износостойкость | 100 тыс. срабатываний (при номинальной нагрузке) | | Диэлектрическая прочность | 1 кВ (между катушкой и контактами) | | Температурный диапазон | -40°C … +70°C | | Крепление | Пайка в плату (THT) | | Размеры (Д×Ш×В) | 20 × 10 × 12.5 мм | | Вес | ~7 г |

Совместимые модели и парт-номера

Аналоги и замены от Omron:

• G5PA-1 24VDC (аналогичное реле с немного отличающимися характеристиками)
• G6B-2114P-US 24VDC (более мощный аналог)
• G6S-2 24VDC (компактное реле с аналогичным напряжением)

Кросс-совместимость с реле других производителей:

• Finder 40.52.9.024.0000
• Panasonic JW1SN-DC24V
• TE Connectivity V23079-A1001-B301

Применение

Реле G5PA-28-24VDC используется в:

• Блоки управления промышленным оборудованием
• Контроллеры и системы автоматизации
• Системы сигнализации и безопасности
• Медицинское оборудование
• Бытовые приборы и электроника

Если требуется более мощный аналог или реле с другими характеристиками, можно рассмотреть модели из серий G6B, G6S или LY от Omron.
