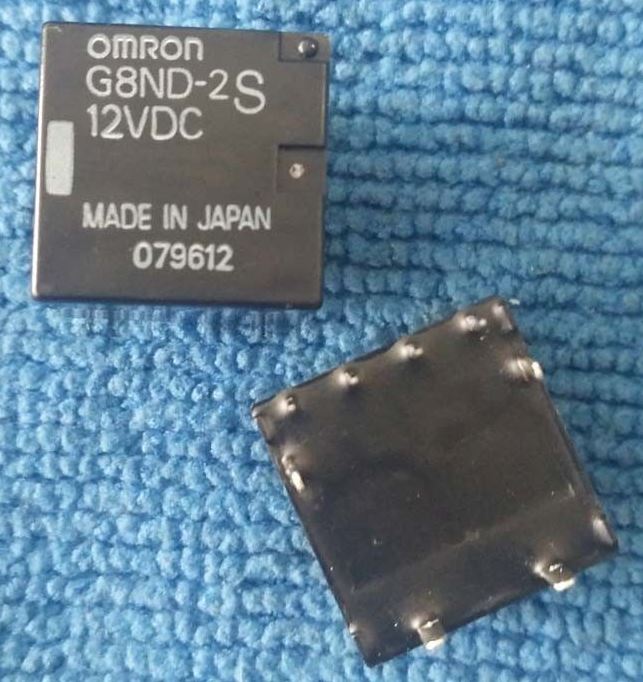

G8ND-2S-12VDC

Описание реле G8ND-2S-12VDC

G8ND-2S-12VDC – это компактное электромагнитное реле с двумя группами переключающих контактов (SPDT, 2 формы C), предназначенное для коммутации слаботочных и сильноточных цепей в промышленной автоматике, автомобильной электронике, системах управления и других устройствах.

Реле обладает высокой надежностью, низким энергопотреблением и защитой от искрения (благодаря встроенному демпферу). Корпус обеспечивает защиту от пыли и влаги, что делает его пригодным для работы в сложных условиях.

Технические характеристики

| Параметр | Значение | |------------------------------|--------------| | Напряжение катушки | 12 В DC | | Потребляемый ток катушки | ~16.7 мА (при 12 В) | | Мощность катушки | ~0.2 Вт | | Контактная группа | 2 × SPDT (2 формы C) | | Макс. коммутируемое напряжение | 250 В AC / 30 В DC | | Макс. коммутируемый ток | 5 А (AC), 5 А (DC) | | Сопротивление контактов | ≤ 50 мОм | | Диэлектрическая прочность | 1 кВ AC (между катушкой и контактами) | | Механическая износостойкость | 10 млн. циклов | | Электрическая износостойкость | 100 тыс. циклов (при 5 А) | | Рабочая температура | -40°C … +85°C | | Вес | ~10 г | | Корпус | Пластик (UL94 V-0) | | Стандарты | RoHS, UL, EN 61810-1 |

Парт-номера и аналоги

Оригинальные аналоги от Omron

• G8ND-2S-12VDC (основная модель)
• G8ND-1A-12VDC (1 группа контактов)
• G8ND-2S-24VDC (версия на 24 В)

Совместимые модели других производителей

• Panasonic JS1-12V-F
• Finder 40.52.7.012.0000
• TE Connectivity V23079-A1001-B301
• Schneider Electric RXM2AB2JD

Области применения

• Промышленные системы управления
• Автомобильная электроника
• Бытовая техника
• Системы сигнализации и контроля
• Коммутация цепей питания и управления

Если требуется точный аналог, рекомендуется проверять datasheet на соответствие параметров.
