Концевой выключатель HL5071

Концевой выключатель HL5071 – описание и технические характеристики

Описание:

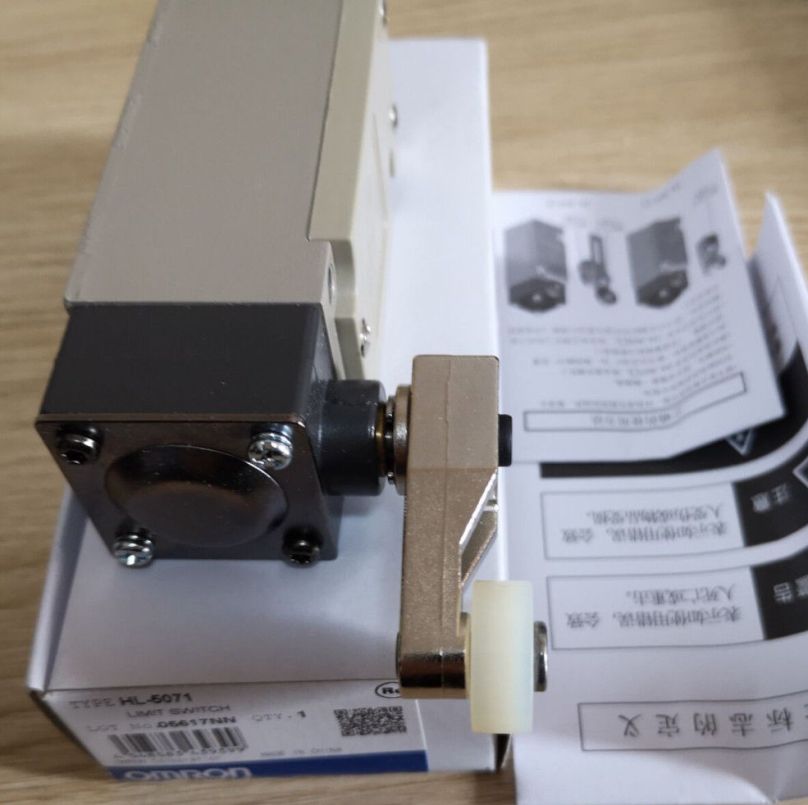

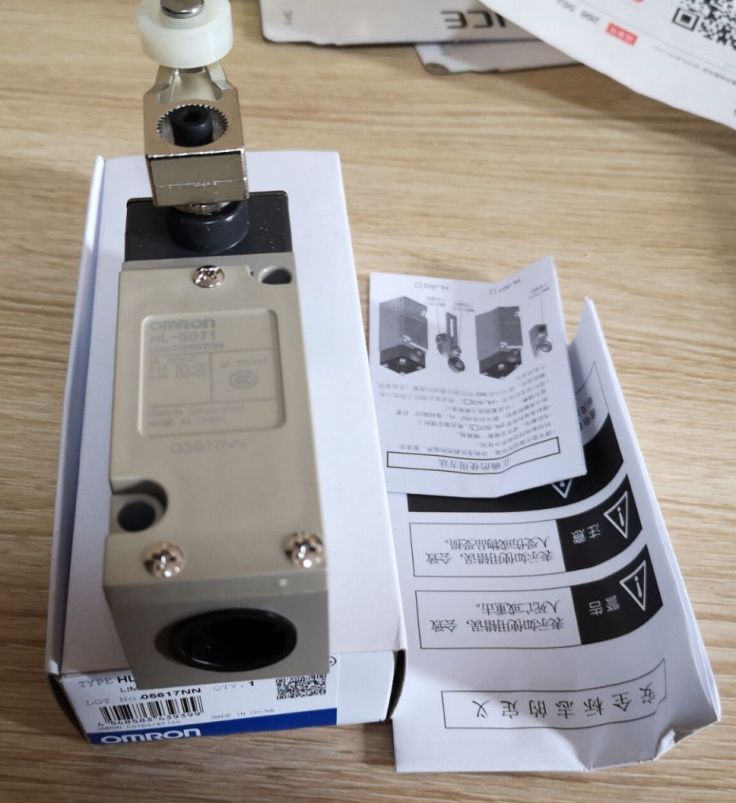

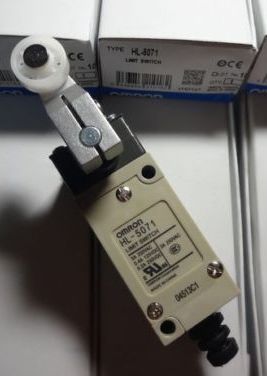

Концевой выключатель HL5071 – это компактный механический выключатель, предназначенный для контроля положения и ограничения хода подвижных механизмов в промышленном оборудовании, станках, лифтах и автоматизированных системах. Устройство срабатывает при воздействии на рычаг или толкатель, размыкая или замыкая электрическую цепь.

Основные особенности:

• Корпус из прочного пластика или металла (в зависимости от модификации).
• Мгновенное срабатывание при достижении заданного положения.
• Различные варианты привода (роликовый рычаг, прямой толкатель, штанга и др.).
• Защита от пыли и влаги (в некоторых исполнениях).

Технические характеристики HL5071:

| Параметр | Значение |
|----------------------------|--------------|
| Напряжение (постоянное) | 24–220 В DC |
| Напряжение (переменное) | 110–380 В AC |
| Ток нагрузки | до 10 А |
| Количество контактов | 1NO + 1NC (или другие варианты) |
| Степень защиты | IP40 / IP65 (в зависимости от модели) |
| Температурный диапазон | -25°C…+70°C |
| Механическая износостойкость | >1 млн. циклов |
| Электрическая износостойкость | >100 тыс. циклов |
| Способ монтажа | винтовой или крепление на DIN-рейку |

Парт-номера и совместимые модели

Аналоги HL5071 от других производителей:

• Omron: D4V-8100Z, D4N-1122
• Schneider Electric: XCKJ10531
• Siemens: 3SE5200-0HC01
• Eaton: M22-D-T1-K
• ABB: 1SVR550850R2100

Совместимые модели в линейке HL:

• HL5070 (аналог с меньшим током)
• HL5072 (версия с повышенной защитой IP65)
• HL5075 (сдвоенный контакт)

Применение:

• Промышленные станки (ЧПУ, прессы, конвейеры).
• Лифтовое оборудование.
• Системы автоматизации ворот, дверей.
• Подъемные механизмы.

Если требуется точная спецификация под конкретные условия эксплуатации, рекомендуется уточнять параметры у производителя или поставщика.
