Энкодер E6B2-CWZ3X 1024P/R

Описание и технические характеристики энкодера E6B2-CWZ3X 1024P/R

Описание:

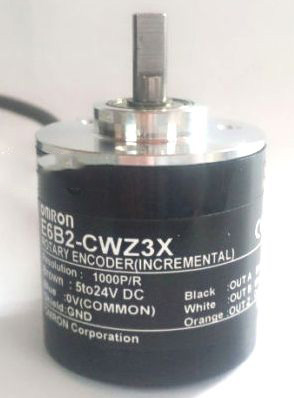

Энкодер E6B2-CWZ3X 1024P/R – это инкрементальный роторный энкодер с оптическим принципом действия, предназначенный для точного измерения угла поворота, скорости и направления вращения вала. Модель отличается высокой надежностью, устойчивостью к вибрациям и широким диапазоном рабочих температур. Применяется в промышленной автоматизации, станкостроении, робототехнике и сервоприводах.

Технические характеристики:

| Параметр | Значение | |----------------------------|-------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 1024 импульсов на оборот (P/R) | | Тип выхода | Линейный дифференциальный (CWZ3X) – A, /A, B, /B, Z, /Z | | Напряжение питания | 5 В ±5% (DC) | | Потребляемый ток | ≤ 80 мА | | Макс. частота отклика | 100 кГц | | Диаметр вала | 6 мм | | Крутящий момент вала | ≤ 0.01 Н·м | | Механическая скорость | ≤ 6000 об/мин | | Защита от пыли и влаги | IP50 | | Рабочая температура | -10°C ~ +70°C | | Корпус | Алюминиевый | | Выходной сигнал | Двухканальный квадратурный (A, B) + нулевая метка (Z) | | Фаза сигнала | 90° ±45° | | Сопротивление изоляции | ≥ 50 МОм (500 В DC) | | Виброустойчивость | 10–2000 Гц, 20 м/с² | | Ударопрочность | 1000 м/с², 6 мс |

Парт-номера и совместимые модели

Аналоги и парт-номера E6B2-CWZ3X 1024P/R:

• Omron E6B2-CWZ3E (альтернативная версия с другим разъемом)
• Autonics E50S8-1024-3-T-24 (аналог с тем же разрешением)
• Encoder Products Company 25T/H (похожие характеристики)
• Hengstler RI58-O/1024EK.42KB (совместимый инкрементальный энкодер)

Совместимые модели (взаимозаменяемые):

• Omron E6B2-CWZ6C (1024 P/R, но с открытым коллектором)
• Autonics E40H6-1024-3-5 (5 В, 1024 импульса)
• Sick DFS60B-S1PA10000 (альтернатива с аналогичным интерфейсом)
• Pepperl+Fuchs ENI58IL-H42B1024 (инкрементальный, 1024 P/R)

Применение:

Энкодер E6B2-CWZ3X 1024P/R используется в:

• ЧПУ-станках и сервосистемах
• Роботизированных механизмах
• Текстильном и упаковочном оборудовании
• Системах точного позиционирования

Если требуется другой интерфейс или разрешение, можно рассмотреть аналогичные модели с разъемами CWZ1X (NPN открытый коллектор) или CWZ5B (линейный драйвер RS422).
