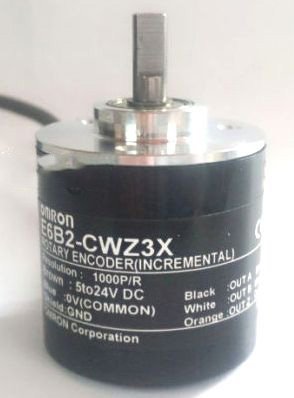

Энкодер E6B2-CWZ3X 2000P/R

Описание и технические характеристики энкодера E6B2-CWZ3X 2000P/R

Энкодер E6B2-CWZ3X 2000P/R – это инкрементальный роторный энкодер с оптическим принципом действия, предназначенный для точного измерения углового положения, скорости и направления вращения вала. Модель отличается высокой надежностью, устойчивостью к вибрациям и широким диапазоном рабочих температур, что делает её подходящей для промышленного применения.

Основные технические характеристики:

• Тип энкодера: Инкрементальный, оптический
• Разрешение: 2000 импульсов на оборот (P/R)
• Выходной сигнал: A, B, Z (индексный сигнал)
• Фазы выходных сигналов: 90° (квадратурный выход)
• Напряжение питания: 5–24 В DC
• Выходной каскад: Line Driver (RS422-совместимый дифференциальный выход)
• Максимальная частота отклика: 300 кГц
• Рабочая температура: -10°C до +70°C
• Защита от окружающей среды: IP50 (защита от пыли)
• Тип вала: Сплошной вал (6 мм)
• Крутящий момент на валу: ≤ 0.098 N·m
• Виброустойчивость: 10–2000 Гц, 100 м/с²
• Ударопрочность: 1000 м/с², 11 мс
• Вес: ≈200 г

Парт-номера и совместимые модели:

• Оригинальный номер: E6B2-CWZ3X 2000P/R
• Альтернативные парт-номера:
  • Omron: E6B2-CWZ3X 2000P
  • Keyence: TR-12-2000P
  • Autonics: E50S8-2000-3-T-1
  • Pepperl+Fuchs: RVI58N-011AGR6N-2000PPR
• Совместимые аналоги:
  • Hengstler: RI58-O/2000ED.41KB
  • Sick: DFS60A-S1EA20000
  • Baumer: HOG 10 2000 I 12 5V**

Применение:

Энкодер E6B2-CWZ3X 2000P/R используется в:

• Промышленных станках (ЧПУ, токарные, фрезерные)
• Робототехнике и автоматизированных системах
• Упаковочном оборудовании
• Текстильных машинах
• Системах позиционирования

Если требуется абсолютный энкодер или другая модификация, можно рассмотреть аналоги с интерфейсами SSI, Profibus, EtherCAT.
