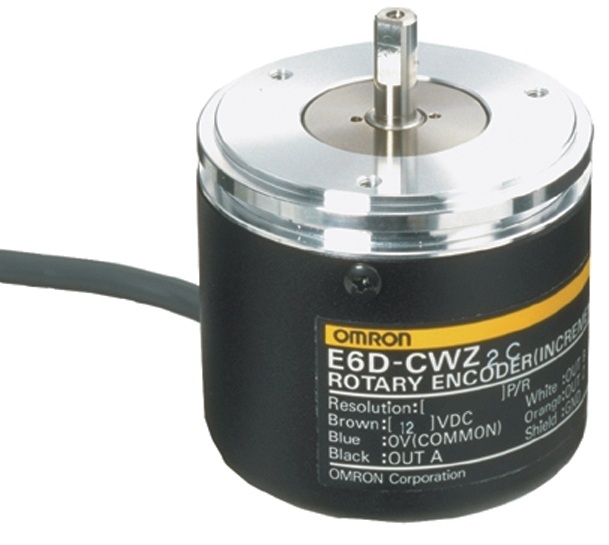

Энкодер E6D-CWZ2C 3600P/R

Описание энкодера E6D-CWZ2C 3600P/R

Энкодер E6D-CWZ2C 3600P/R производства Omron — это инкрементальный роторный энкодер с оптическим принципом работы. Он предназначен для точного измерения угла поворота, скорости и направления вращения вала в промышленных системах автоматизации, станках, робототехнике и других устройствах, требующих высокой точности позиционирования.

Основные особенности:

• Разрешение: 3600 импульсов на оборот (P/R).
• Выходной сигнал: 2-канальный квадратурный (A, B) и сигнал индекса (Z).
• Тип выхода: линейный драйвер (дифференциальный выход RS-422).
• Напряжение питания: 5 В ±5%.
• Максимальная частота вращения: 6000 об/мин.
• Защита: класс IP50 (защита от пыли).
• Крепление: через фланец с крепежными отверстиями.
• Вал: сплошной, диаметр 6 мм.

Технические характеристики

| Параметр | Значение | |---------------------------|----------------------------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 3600 импульсов/оборот (P/R) | | Выходной сигнал | A, B (фазовый сдвиг 90°), Z (индекс) | | Тип выхода | Линейный драйвер (RS-422) | | Напряжение питания | 5 В ±5% | | Потребляемый ток | ≤ 100 мА | | Макс. частота вращения| 6000 об/мин | | Допустимая нагрузка | ≤ 2.94 Н·м (радиальная) | | Рабочая температура | –10°C ~ +70°C | | Защита | IP50 | | Материал корпуса | Алюминиевый сплав | | Диаметр вала | 6 мм | | Вес | ~250 г |

Парт-номера и совместимые модели

Основные парт-номера:

• E6D-CWZ2C 3600P/R (базовая модель с фланцевым креплением)
• E6D-CWZ2C 3600P/R 0.5M (с кабелем 0.5 м)
• E6D-CWZ2C 3600P/R 1M (с кабелем 1 м)
• E6D-CWZ2C 3600P/R 2M (с кабелем 2 м)

Совместимые модели (аналоги и замены):

• Omron E6B2-CWZ6C (похожий инкрементальный энкодер, но с другим разъемом)
• Omron E6C2-CWZ6C (альтернатива с таким же разрешением)
• Autonics E50S8-3600-3-T-5 (альтернативный бренд)
• Pepperl+Fuchs DFS60A-S1EA36000 (совместимый по интерфейсу)
• Hengstler RI58-O/3600EK.42KB (похожая модель с RS-422)

Применение

Энкодер E6D-CWZ2C 3600P/R используется в:

• Промышленных станках (ЧПУ, токарные, фрезерные).
• Робототехнике (управление сервоприводами).
• Конвейерных системах (контроль скорости).
• Упаковочном оборудовании.
• Системах автоматизации производства.

Если требуется более высокое разрешение или иной тип выхода (например, абсолютный энкодер), можно рассмотреть модели серий E6F, E6J или E6H.
