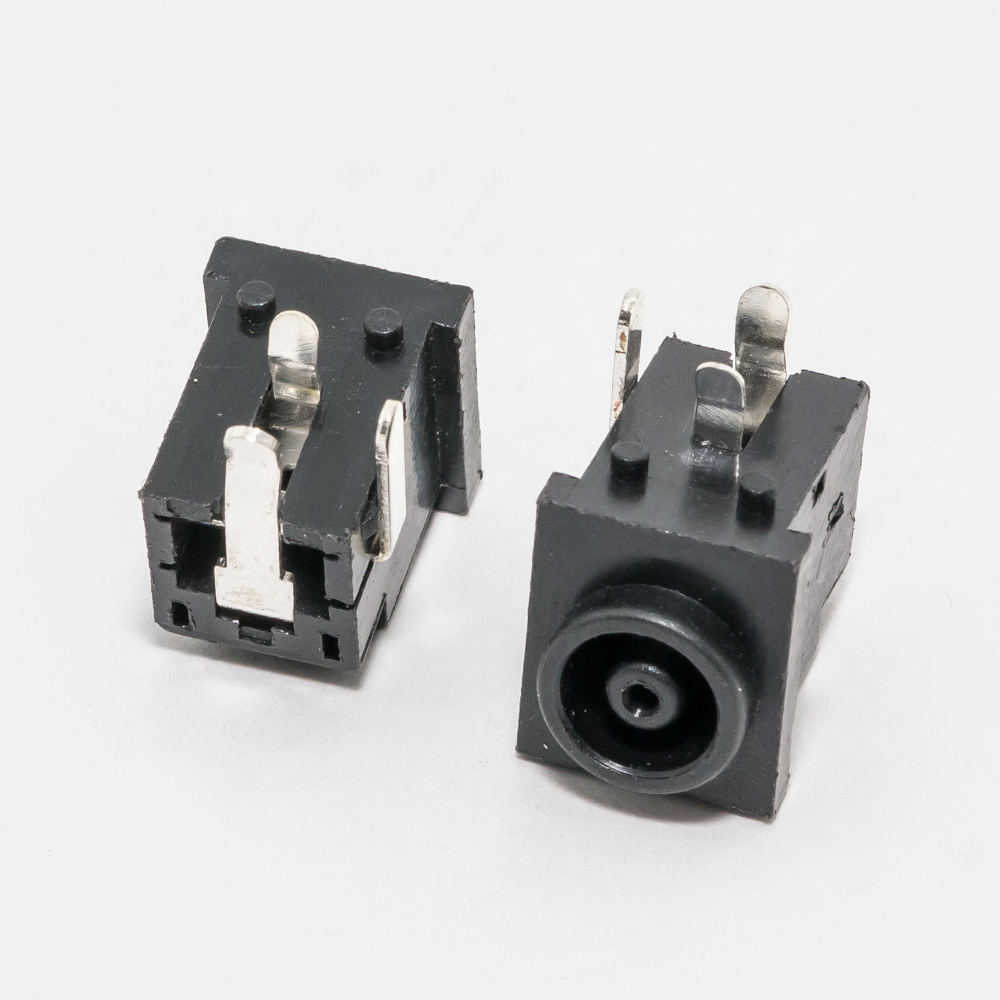

Разъем питания для Sony PCG-FX, PCG-TR

Конечно, вот подробное описание разъема питания для серий ноутбуков Sony VAIO PCG-FX и PCG-TR.

Общее описание

Этот разъем представляет собой цилиндрический коаксиальный (бочонок) штекер постоянного тока, который использовался на множестве ультрапортативных и компактных ноутбуков Sony VAIO в начале-середине 2000-х годов. Его ключевая особенность — полярность: центральный контакт положительный (+), внешний ободок отрицательный (-). Это стандарт для Sony того периода.

Технические характеристики

• Тип разъема: Коаксиальный (цилиндрический), штекер.
• Размер (диаметр): Ø 4.0 мм (4.0 x 1.7 мм). Это самый важный параметр. Внешний диаметр штекера — 4.0 мм, внутренний диаметр гнезда в ноутбуке — примерно 1.7 мм.
• Полярность: Центр плюс (+), корпус минус (-). Обозначается как + -.
• Напряжение: 19.5 В — стандартное рабочее напряжение для этих моделей.
• Сила тока: В зависимости от модели блока питания: обычно от 2.1А до 4.1А. Важно, чтобы блок питания обеспечивал не менее тока, требуемого конкретной моделью ноутбука (можно больше, но напряжение должно быть строго 19.5В).

Парт-номера оригинальных блоков питания (AC Adapter)

Оригинальные блоки Sony обычно имели такие номера:

• SONY AC-19V4 (или AC-19V4A) — один из самых распространенных, 19.5V 4.1A.
• SONY AC-19V2 (или AC-19V2A) — 19.5V 2.1A, для менее требовательных моделей.
• SONY PCGA-AC19V4
• SONY PCGA-AC19V2
• SONY PCGA-ACX1 (комплектный для некоторых TR)
• SONY PCGA-ACX2

Важно: На самих разъемах или кабелях парт-номера обычно не указаны. Номер относится ко всему блоку питания в сборе.

Совместимые модели ноутбуков Sony VAIO

Данный разъем (4.0 мм, центр +) использовался в следующих сериях:

1. Серия PCG-TR (ультрапортативные на базе Pentium M)

• PCG-TR1A, TR1AP, TR1B, TR2A, TR2B, TR2MP, TR3A, TR3AP, TR3B, TR3MP, TR5A, TR5B
• PCG-TR1, TR2, TR3, TR5 (без буквенных суффиксов)

2. Серия PCG-FX (компактные настольные замены на базе Pentium 4-M)

• PCG-FX101, FX102, FX103, FX104, FX105, FX107, FX108, FX109
• PCG-FX201, FX202, FX203, FX301, FX302, FX303, FX401, FX402
• PCG-FXA1, FXA2, FXA3, FXA36, FXA37, FXA47, FXA48, FXA49, FXA50
• PCG-FX77, FX77A, FX77B

3. Другие популярные серии с таким же разъемом:

• Серия PCG-V505 (V505AC1, V505AC2, V505CP, V505DX, V505EC, V505EL, V505G, V505N, V505P, V505R, V505S, V505T, V505TP и др.)
• Серия PCG-Z1 (Z1A, Z1AP, Z1B, Z1C, Z1D, Z1E, Z1F, Z1G, Z1H, Z1M, Z1MP, Z1R, Z1S, Z1SP, Z1T, Z1TP, Z1V, Z1W, Z1X, Z1XP, Z1Y)
• Серия PCG-GRT (многие модели, например, GRT250, GRT270 и др.)
• Серия PCG-SRX (SRX7S, SRX87 и др.)
• PCG-C1 (карманный ноутбук)
• PCG-U1 (UMPC)
• А также некоторые модели серий PCG-NV, PCG-R, PCG-K.

Важные замечания при покупке

1. Проверьте размер! Основная причина несовместимости — неправильный диаметр (бывают 3.5 мм, 5.5 мм, 6.0 мм).
2. Проверьте полярность! Центр должен быть плюсом (+ -). У некоторых других брендов (например, Toshiba) полярность обратная.
3. Совпадение напряжения — обязательно! Только 19.5В.
4. Сила тока блока питания должна быть равна или выше требуемой ноутбуком. Блок на 4.1А подойдет для модели, которой хватало 2.1А, но не наоборот.
5. Универсальные блоки питания часто имеют набор сменных штекеров, в котором разъем 4.0мм с центральным плюсом обычно присутствует и может быть промаркирован как "Sony 4.0mm" или "S".

Для 100% уверенности перед покупкой всегда сверяйте параметры, указанные на старом/оригинальном блоке питания (на наклейке: Output: 19.5V = X.X A) и визуально сравнивайте разъем.
