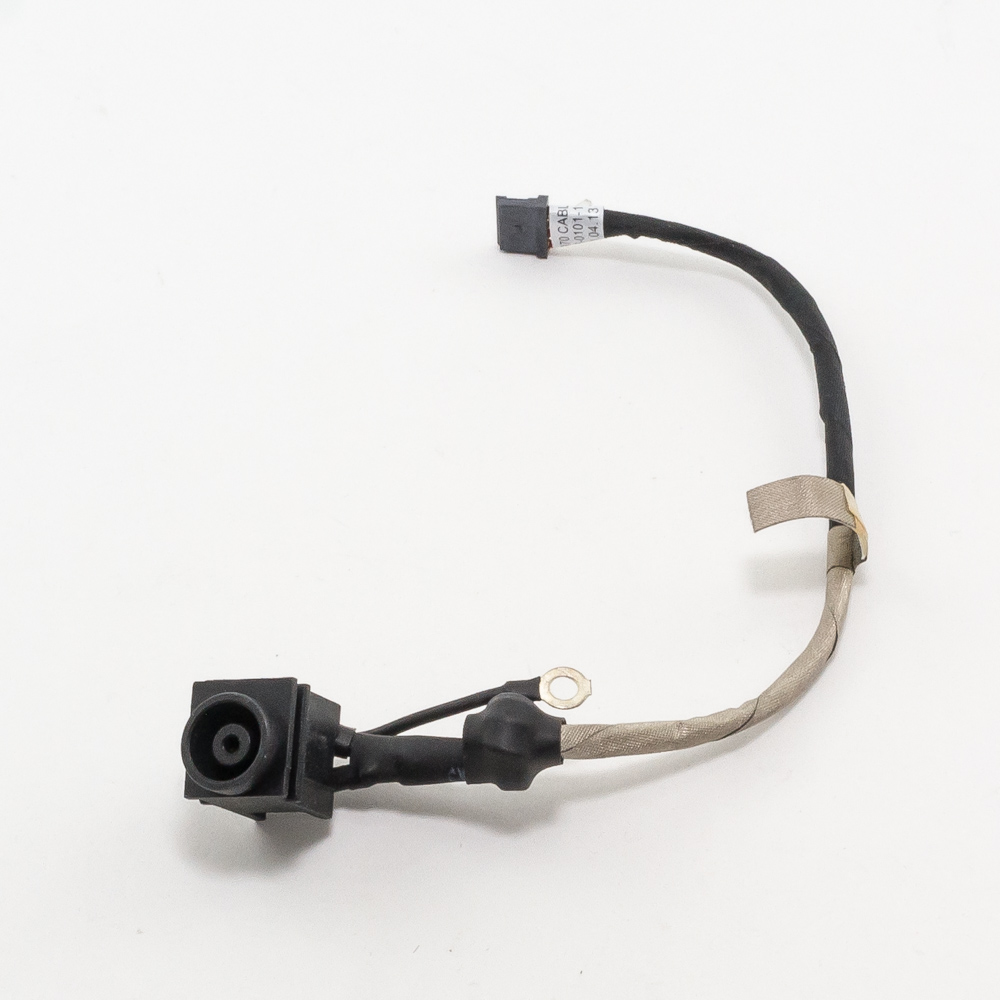

Разъем питания для Sony VPC-EB

Конечно, вот подробное описание разъема питания для серии ноутбуков Sony VPC-EB.

Описание и назначение

Разъем питания для Sony VPC-EB — это штекер постоянного тока (DC Plug), который является частью внешнего блока питания (адаптера). Он предназначен для подключения адаптера к ноутбуку для его зарядки и питания. Это ключевой интерфейс, обеспечивающий передачу энергии от сети к устройству.

Для серии VPC-EB используется фирменный разъем Sony, известный своей надежностью и наличием центрального управляющего контакта (сигнальный пин). Этот пин позволяет ноутбуку идентифицировать оригинальный адаптер и корректно определять его мощность, что важно для правильного управления процессом зарядки.

Технические характеристики

• Тип разъема: DC-штекер (цилиндрический, со внутренним контактом и центральным сигнальным штырьком).
• Внешний диаметр (Outer Diameter, OD): 6.3 мм (стандартный размер для многих моделей Sony VAIO того периода).
• Внутренний диаметр (Inner Diameter, ID): 4.4 мм.
• Длина штекера (длина гильзы): Обычно около 12-14 мм.
• Полярность (очень важно!): Внешняя гильза — отрицательный контакт (-), центральный штырек — положительный контакт (+). Обозначается как "+" внутри "○–".
• Напряжение (Output Voltage): 19.5 В (стандарт для большинства ноутбуков Sony).
• Сила тока / Мощность:
  • Стандартно: 4.7А / ~90 Вт.
  • Для более производительных конфигураций (с дискретными видеокартами): 5.2А / ~100 Вт или 6.2А / ~120 Вт.
• Особенность: Наличие третьего, центрального сигнального контакта (тонкий штырек внутри центрального). Он не является силовым и используется для идентификации адаптера.

Парт-номера (Part Numbers) оригинальных адаптеров и штекеров

Официально Sony поставляла только готовые блоки питания. Запасные штекеры (вилки) отдельно в продаже от Sony найти сложно, они продаются как универсальные совместимые запчасти.

Номера оригинальных адаптеров Sony (в сборе):

• VGP-AC19V60 (самый распространенный, 90Вт)
• VGP-AC19V61
• VGP-AC19V67
• VGP-AC19V68
• VGP-AC19V81
• VGP-AC19V89
• SONY PCGA-AC19V6 (аналогично V60)

Для поиска совместимого штекера или адаптера используйте параметры: 19.5V 4.7A (90W) / 5.2A (100W) / 6.2A (120W), штекер 6.3мм х 4.4мм с сигнальным контактом.

Совместимые модели ноутбуков

Разъем 6.3мм x 4.4мм с сигнальным пином использовался в огромном количестве моделей Sony VAIO на протяжении многих лет.

Основная совместимая серия:

• Sony VAIO VPC-EB1xx, EB2xx, EB3xx, EB4xx (все модификации: EB11FG, EB21FG, EB31FG, EB41FG, EB2S1R, EB3S1R и т.д.)

Другие совместимые серии Sony VAIO (использующие аналогичный адаптер):

• Серия VPC-CW (CW1, CW2)
• Серия VPC-F1xx (F11, F12, F13)
• Серия VPC-EC (EC1, EC2)
• Серия VPC-SE (SE1)
• Серия VPC-YB (YB1)
• Серия VGN-NS (NS10, NS20, NS30)
• Серия VGN-NW (NW10, NW20, NW30)
• Серия VGN-CS (CS, CS1, CS2)
• И многие другие модели, выпущенные примерно с 2008 по 2012 год.

Важное примечание по совместимости:

1. Мощность: Можно использовать адаптер большей мощности (например, 120Вт вместо 90Вт). Ноутбук возьмет только необходимый ему ток. Нельзя использовать адаптер меньшей мощности (например, 65Вт) — он может перегреться и выйти из строя.
2. Напряжение: Должно строго соответствовать 19.5В (допустимо небольшое отклонение, обычно ±0.5В).
3. Сигнальный контакт: Адаптеры без сигнального контакта могут работать, но ноутбук может выдавать предупреждение "Неизвестный адаптер" и ограничивать скорость зарядки для защиты батареи. Рекомендуется использовать адаптеры с полной совместимостью (с сигнальным пином).
4. Полярность: Обязательно проверяйте соответствие полярности. Несовпадение может вывести ноутбук из строя.

Рекомендация: При покупке замены всегда сверяйте физические размеры штекера (6.3х4.4 мм) и выходные характеристики (19.5V и не менее 4.7A) с вашим старым адаптером.
