Разъем питания для Fujitsu-Siemens Amilo L7300, Amilo Pro V2010

Отличный вопрос! Разъем питания для ноутбуков Fujitsu-Siemens серий Amilo — это частая точка отказа. Вот подробное описание, технические характеристики и информация о совместимости.

Общее описание

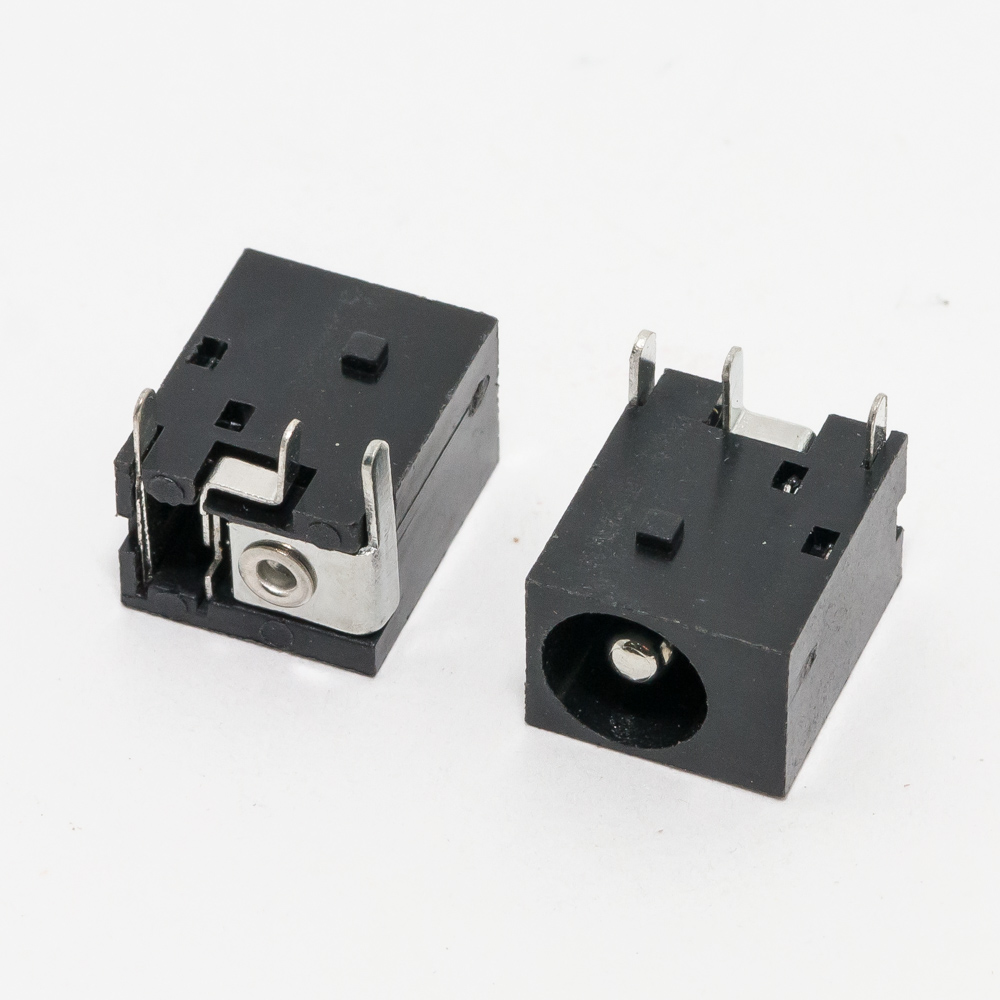

Разъем питания (DC Power Jack, гнездо) для ноутбуков Fujitsu-Siemens Amilo L7300 и Amilo Pro V2010 является слаботочным коаксиальным разъемом. Его основная функция — передача постоянного тока от внешнего блока питания (БП) на материнскую плату ноутбука.

Ключевая проблема: Конструктивно это один из самых ненадежных элементов в этих моделях. Разъем часто припаян непосредственно к материнской плате, а не соединен через провод. При постоянном механическом воздействии (вставка/вынимание штекера, напряжение на кабель) точки пайки разрушаются, контактные площадки на плате могут оторваться, а сам пластиковый корпус разъема — треснуть. Это приводит к нестабильной зарядке, необходимости двигать штекер для контакта и, в итоге, к полному отказу.

Технические характеристики

• Тип: Гнездо DC (коаксиальное), для штекера с центральным штырьком.
• Полярность: Центральный контакт — ПЛЮС (+), внешний обод — МИНУС (-). Стандартная для Fujitsu-Siemens и многих других брендов.
• Размер (внешний/внутренний): Наиболее распространенный размер для этих моделей — 5.5 мм x 2.5 мм (внешний диаметр x внутренний диаметр штекера блока питания). Важно: Встречаются модификации с размером 5.5 мм x 1.7 мм. Необходима проверка.
• Напряжение и ток: Рассчитан на напряжение блока питания (обычно 19V) и ток до 3.5-4.74A (в зависимости от модели БП).
• Количество контактов: Как правило, 3 контакта:
  1. Центральный контакт (+).
  2. Внешний минусовой контакт (-).
  3. Третий, средний контакт — служебный (sense pin), часто используемый для определения типа/мощности оригинального блока питания. Критически важно правильно распаять этот контакт при замене.
• Крепление: Монтаж в отверстие на корпусе ноутбука и пайка на материнскую плату.
• Форма корпуса: Пластиковый корпус, часто с металлическими "ушами" для крепления к плате.

Парт-номера (Part Numbers) и артикулы

Оригинальные парт-номера Fujitsu-Siemens найти сложно, так как эти ноутбуки давно сняты с производства. Разъемы продаются под универсальными или совместимыми артикулами. В поиске используйте следующие коды:

• FSC (Fujitsu Siemens Computers) номер: Иногда встречается как FSC S.26361-D5300-V135 или подобные, но это не всегда точно.
• Универсальный артикул: DC005 (это общий тип, но нужно уточнять распиновку).
• Наиболее точные поисковые запросы:
  • DC Jack for Amilo L7300
  • DC Power Jack for Amilo Pro V2010
  • Fujitsu Siemens Amilo L7300 DC-in connector
  • Разъем питания Amilo L7300 3-pin
  • Гнездо зарядки Amilo Pro V2010

Где искать: AliExpress, eBay, местные радиорынки и магазины запчастей для ноутбуков. Цена обычно очень низкая (1-5$).

Совместимые модели ноутбуков

Разъем часто взаимозаменяем в рамках одной платформы и поколения Fujitsu-Siemens. Помимо указанных вами, он подходит или очень похож на разъемы для следующих моделей:

Серия Amilo:

• Fujitsu-Siemens Amilo L7300 (все модификации)
• Fujitsu-Siemens Amilo Pro V2010 (все модификации)
• Fujitsu-Siemens Amilo L7310
• Fujitsu-Siemens Amilo L7320
• Fujitsu-Siemens Amilo M7400
• Fujitsu-Siemens Amilo M7410
• Fujitsu-Siemens Amilo A1650
• Fujitsu-Siemens Amilo A1660
• Fujitsu-Siemens Amilo A1670
• Fujitsu-Siemens Amilo Pa 2548
• Fujitsu-Siemens Amilo Pi 2548

Серия Esprimo (мобильные):

• Fujitsu-Siemens Esprimo V5535
• Fujitsu-Siemens Esprimo V5535 (и другие V55xx на аналогичной платформе)

Серия Lifebook:

• Некоторые модели Fujitsu Lifebook A Series того же периода (требует проверки по фото).

Важное предупреждение: Перед покупкой обязательно:

1. Разберите ноутбук и визуально сравните ваш старый разъем с фотографиями продаваемого.
2. Обратите внимание на расположение и форму "ушей" для крепления, высоту разъема и распиновку (расположение ножек на плате).
3. Лучше всего искать разъем, указанный для вашей точной модели (L7300 или V2010).

Ремонт и рекомендации

Замена этого разъема — работа для опытного мастера с паяльной станцией, так как требуется:

• Аккуратная выпайка старого разъема.
• Очистка контактных площадок.
• Точная запайка нового разъема с правильной ориентацией.
• Часто требуется усиление места пайки дополнительным припоем или даже механическое укрепление разъема (например, термоклеем), чтобы продлить срок службы ремонта.

Если вы не обладаете навыками микроскопической пайки, рекомендуется обратиться в сервисный центр.
