Разъем питания для HP CQ42

Конечно, вот подробное описание разъема питания для ноутбука HP Pavilion CQ42 и связанная с ним информация.

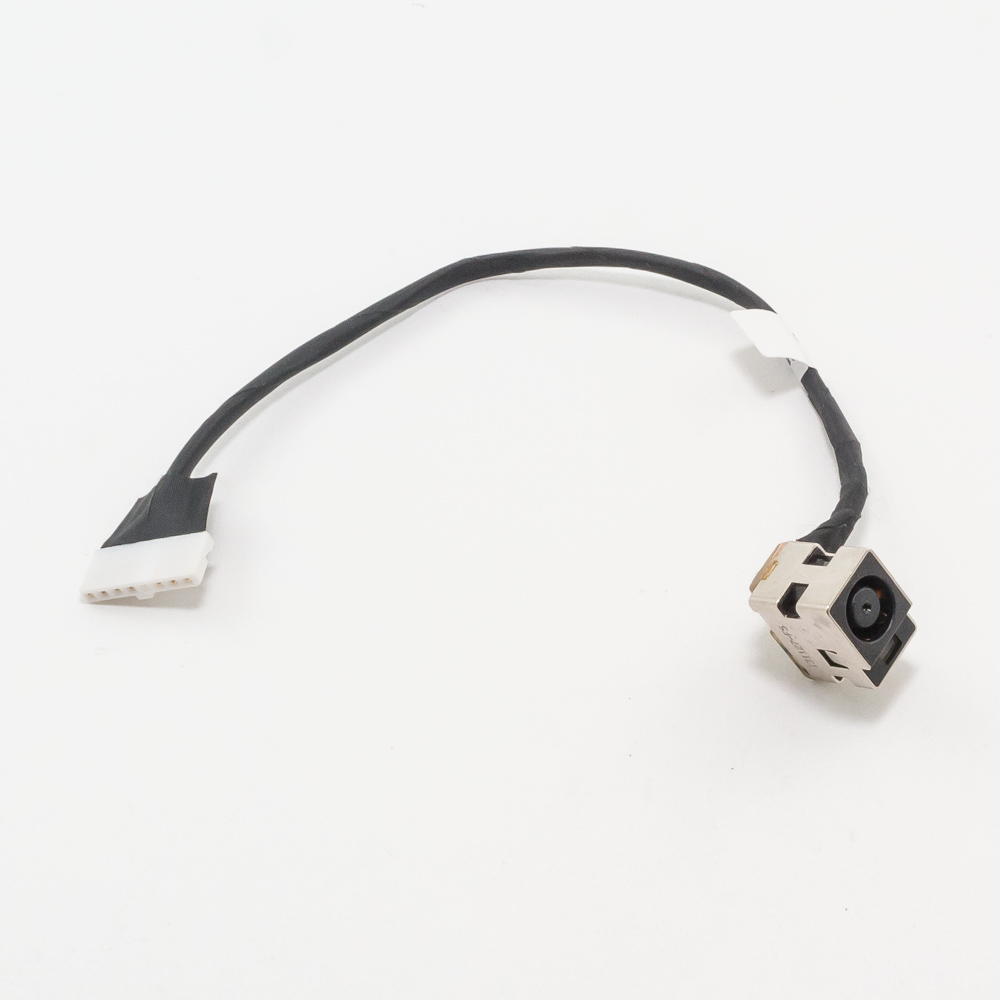

Описание разъема питания (гнездо DC Jack) для HP CQ42

Этот разъем, также известный как гнездо зарядки, DC power jack или разъем питания 19.5V, является критически важным компонентом на материнской плате ноутбука. Он предназначен для подключения внешнего блока питания (адаптера) и передачи электроэнергии для работы устройства и зарядки аккумулятора.

Конструкция и типичные проблемы:

• Конструкция: Чаще всего это разъем с 3 или 4 контактами (pin), который припаивается непосредственно к материнской плате. Центральный штырьковый контакт — положительный (+19.5V), внешний цилиндр — отрицательный (GND). Дополнительные контакты используются для идентификации адаптера.
• Основная неисправность: Из-за механических нагрузок (постоянного подключения/отключения кабеля, рывков) контакты разъема или места его пайки на материнской плате могут отслаиваться или ломаться. Это приводит к прерывистому контакту, отсутствию зарядки, миганию индикатора питания или необходимости двигать штекер для зарядки.

Технические характеристики

• Тип разъема: DC Jack (гнездо), монтируемый на плату (Through-Hole или SMD).
• Напряжение (V): 19.5 В (номинальное напряжение адаптера для серии CQ42).
• Сила тока (A): Рассчитан на ток до 3.33А - 4.62А (в зависимости от модели адаптера, обычно 65W или 90W).
• Размер штекера (Barrel Plug): Стандартный для HP того периода — 4.8 мм x 1.7 мм (внешний диаметр x внутренний диаметр). Это ключевой параметр при выборе замены.
• Полярность: Центр — плюс (+), внешняя оболочка — минус (-). Стандарт для HP/Compaq.
• Количество контактов: Чаще всего 3 или 4 (два силовых + один/два информационных).

Парт-номера (Part Numbers / P/N)

Официально HP редко поставляет этот компонент отдельно, чаще предлагая замену всей материнской платы. Поэтому парт-номера ищут у производителей разъемов или в каталогах совместимых запчастей. Наиболее распространенные номера:

• 481182-001 (очень распространенный номер для серий CQ42, G42, G62)
• 481182-002
• 503927-001
• 593553-001
• 609573-001
• ADAПTADOR-012 (коммерческое название у поставщиков)
• По артикулам производителей: JACK-052, DC-052, DC-JACK-052 (цифры могут варьироваться).

Важно: При заказе лучше всего использовать визуальное сравнение фотографии разъема, а также проверять совпадение размеров штекера (4.8x1.7mm) и распиновки (количество и расположение ножек).

Совместимые модели ноутбуков HP

Разъем с характеристиками 19.5V, 4.8x1.7mm и парт-номерами, указанными выше, совместим с широким рядом моделей HP и Compaq серий CQ, G, DV6/7 (частично), ProBook 4xxx.

Основной список:

• HP Pavilion CQ42 (все модификации: CQ42-100, CQ42-200, CQ42-300 и т.д.)
• HP Pavilion CQ45
• HP Pavilion CQ56
• HP Pavilion CQ57
• HP Pavilion CQ62
• HP Pavilion CQ72 (некоторые)
• HP G42 (G42-100, G42-200, G42-300 и др.)
• HP G56
• HP G62
• HP G72
• HP ProBook 4420s, 4520s, 4720s
• HP ProBook 4430s, 4530s, 4730s
• HP Compaq CQ58
• HP Compaq 615, 625
• HP 620, 625, 635
• HP Pavilion DV6-2000, DV6-3000 (не все, требуется уточнение)
• HP Pavilion DV4-2000, DV4-3000 (не все, требуется уточнение)

Рекомендации по замене

1. Точная идентификация: Перед покупкой обязательно выпаяйте старый разъем и сравните его форму, количество и расположение ножек с фотографией нового.
2. Качество пайки: Замена требует навыков пайки, особенно если разъем имеет как сквозные, так и SMD-ножки. Некачественная пайка приведет к повторной поломке.
3. Проверка цепи: При частом выгорании разъема рекомендуется проверить цепь заряда на материнской плате (чипы MOSFET, диоды, шунты), так как причиной может быть короткое замыкание.
4. Блок питания: Всегда проверяйте исправность и соответствие напряжения/тока оригинального блока питания (19.5V, 65W/90W).

Надеюсь, эта информация будет полезна для ремонта.
