Разъем питания для Acer Aspire 5620, 5670

Конечно, вот подробная информация о разъеме питания для ноутбуков Acer серий Aspire 5620 и 5670.

Описание

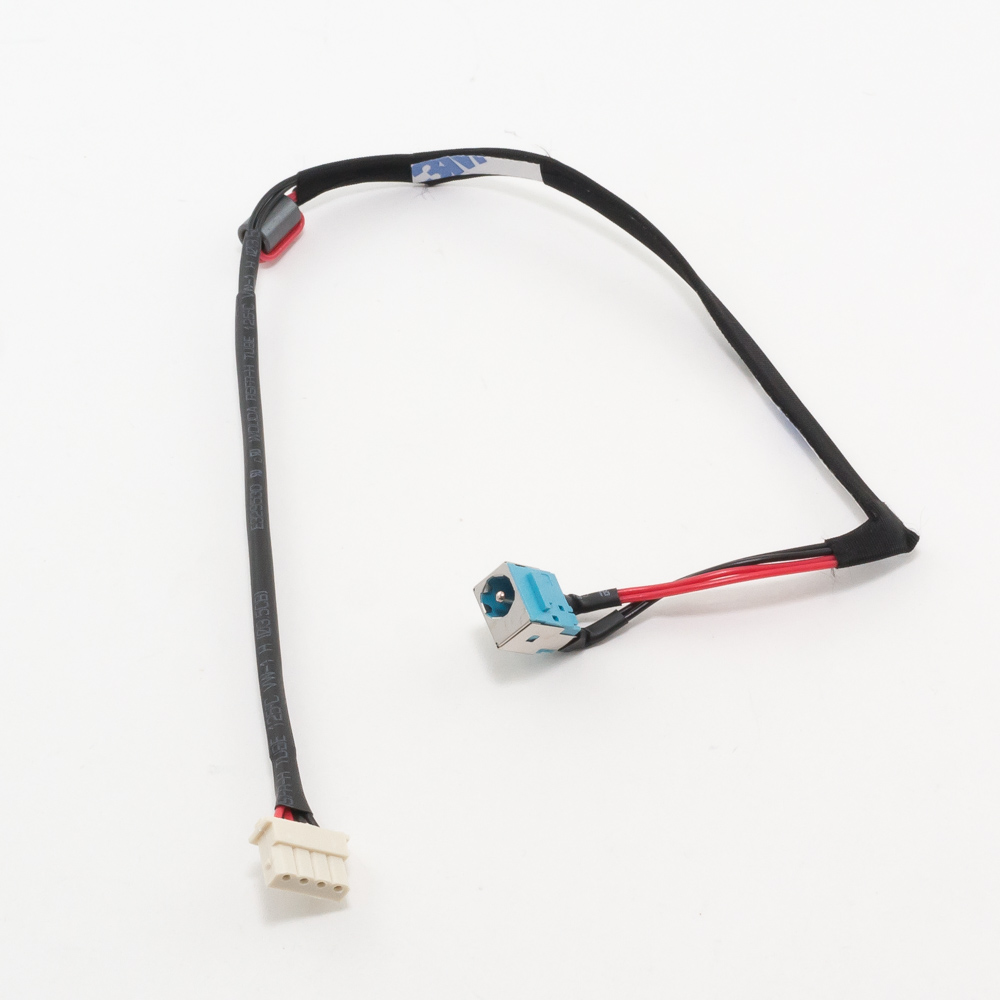

Разъем питания (гнездо) для ноутбуков Acer Aspire 5620 и 5670 — это внутренний компонент, который припаивается к материнской плате. Он служит точкой подключения внешнего блока питания (адаптера). Частая причина неисправности — расшатывание или отрыв контактов от платы из-за механического воздействия (рывков за кабель, падений ноутбука), что приводит к прерывистому заряду или его полному отсутствию.

Технические характеристики

• Тип разъема: DC Jack (гнездо постоянного тока), штекерный тип.
• Форм-фактор: Прямой (straight), с двумя или тремя контактами (чаще всего три: +19V, земля и центральный контакт-датчик).
• Размер штекера: Стандартный для Acer того периода — 5.5 мм x 1.7 мм (внешний диаметр x внутренний диаметр). Важно: Этот размер относится к штекеру блока питания. Само гнездо рассчитано именно на него.
• Напряжение: 19V (номинальное, соответствует выходному напряжению оригинального адаптера).
• Расположение: Как правило, на левой или задней боковой панели корпуса ноутбука.

Парт-номера (Part Numbers)

Оригинальные коды запчастей от Acer найти сложно, так как этот компонент часто поставляется сторонними производителями. В запасных частях и на маркетплейсах используются следующие общепринятые номера, по которым можно найти совместимый разъем:

• 35.00109.001 / 35.00109.002 (один из самых распространенных номеров для Acer)
• DC005-05-170
• JACK-054 / 054 DC Jack
• Стандартное описание: «DC Jack for Acer Aspire 5620 5670 5.5x1.7mm»
• По внутреннему коду платы: Разъем часто ищут по модели материнской платы. Для Aspire 5620/5670 это могут быть платы DAOAML1 / AML1 / AML2 или DAOAS1 / AS1. Запрос «DC Jack for Acer DAOAML1» будет точным.

Совместимые модели ноутбуков

Разъем совместим с широким рядом моделей Acer середины-конца 2000-х годов, использующих аналогичный дизайн материнской платы и блок питания 19V 5.5x1.7 мм.

Основные модели:

• Acer Aspire 5620
• Acer Aspire 5670
• Acer Aspire 5610
• Acer Aspire 5630
• Acer Aspire 5570
• Acer Aspire 5680
• Acer Aspire 5710
• Acer Aspire 5720
• Acer Aspire 5730

Другие совместимые серии (требуют проверки по визуальному соответствию):

• Некоторые модели серий Acer Aspire 9300, 9400, 9520 (крупные мультимедийные ноутбуки)
• Некоторые модели Acer Extensa 5620
• Часть ноутбуков Packard Bell (совместное предприятие с Acer), например, EasyNote MX серии.

Важные рекомендации при замене:

1. Визуальная проверка: Перед заказом рекомендуется разобрать ноутбук и визуально сравнить старый разъем с фотографиями продаваемого. Обращайте внимание на форму пластикового корпуса, ориентацию контактов и длину.
2. Проверка пайки: Неисправность может быть не в самом разъеме, а в оторванных контактных площадках на материнской плате. Это требует более сложного ремонта.
3. Качество: Покупайте разъемы с металлическими язычками хорошей толщины, так как они обеспечивают надежный контакт.
4. Профессиональный ремонт: Замена разъема требует навыков пайки, особенно работы с многослойными платами. Если у вас нет опыта, лучше доверить работу специалисту.

Для точного подбора всегда используйте парт-номер 35.00109.001 или модель вашей материнской платы (указана на самой плате, например, DAOAML1) в качестве поискового запроса.
