Разъем питания для Asus F3T, Z53F, M6N, W6A

Отличный вопрос! Вы перечислили модели из разных серий ноутбуков Asus 2000-х годов. Разъем питания для них — это классический разъем Asus 5.5mm x 2.5mm с центральным штырьком (pin). Это был фактически стандарт для Asus того периода.

Описание разъема питания

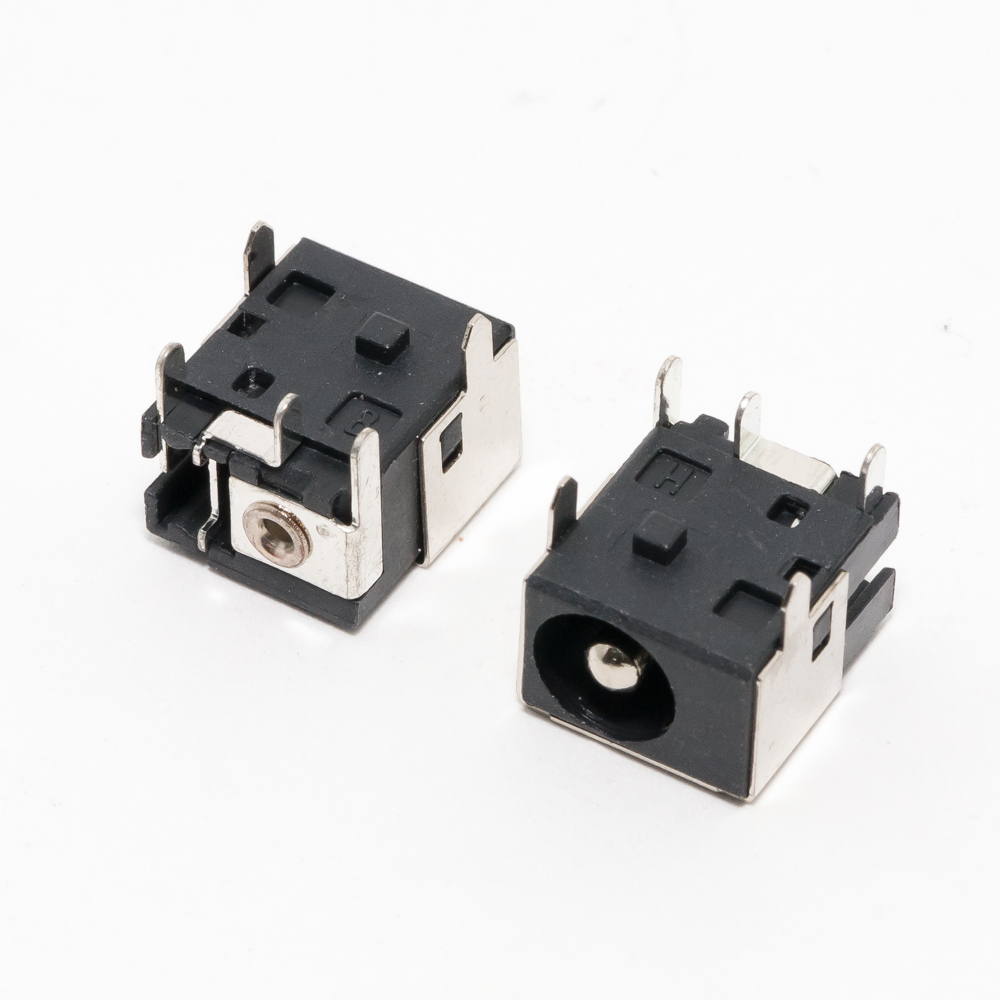

Это цилиндрический коаксиальный разъем (DC Jack) с внешним диаметром 5.5 мм и внутренним диаметром 2.5 мм. Его ключевая особенность — положительный полюс (+) на центральном штырьке (pin), а отрицательный полюс (-) на внешней гильзе (barrel). Это наиболее распространенная полярность для ноутбуков (так называемая "центральный плюс").

Разъем на кабеле блока питания — штекер (вилка). Разъем на корпусе ноутбука — гнездо (розетка), которое припаивается к материнской плате. Частая неисправность — разболтанность или поломка этого гнезда из-за механических нагрузок.

Технические характеристики

• Тип разъема: DC Jack (коаксиальный цилиндрический).
• Размеры: 5.5 мм (внешний диаметр) x 2.5 мм (внутренний диаметр).
• Полярность: Центральный штырек — Плюс (+), внешняя гильза — Минус (-). ВАЖНО: Использование блока питания с обратной полярностью выведет ноутбук из строя.
• Входное напряжение для ноутбуков: 19 Вольт (V) — это стандарт для почти всех ноутбуков Asus того времени.
• Сила тока блока питания: Обычно от 3.42A до 4.74A в зависимости от модели. Блок питания должен выдавать не менее тока, указанного на нижней крышке ноутбука. Напряжение должно совпадать точно (19V), а сила тока может быть равна или выше.
• Мощность блока питания: Как правило, 65W, 90W или 120W.

Парт-номера (Part Numbers) и артикулы

Эти номера нужны для точного поиска оригинального блока питания или разъема для пайки.

1. Для блока питания в сборе (адаптера):

• ADP-90CD DB — один из самых распространенных (90W).
• ADP-65CD B — менее мощный (65W).
• ADP-120CD D — для более требовательных моделей (120W).
• 09-20-0960 (или похожие) — номер на штрих-коде.
• PA-1650-05 (производитель Delta) — также очень часто встречается.
• A3-ADP-90-01 — еще один вариант наименования.

2. Для самого гнезда разъема (DC Jack) на материнской плате (если требуется ремонт): Парт-номера сложнее, так как разъем мог быть от разных производителей. Ищите по визуальному соответствию и распиновке. Распространенные типы:

• JACK-DC-0525P (указание размеров).
• Часто продается как "DC Jack для Asus A3000, Z53, F3, M6, W6".
• Ключевые параметры при заказе: 5.5x2.5mm, центральный плюс, прямой (straight) или угловой (right-angle) pin, расстояние между контактами на плате. Необходимо сравнивать со старым разъемом или фото материнской платы.

Совместимые модели ноутбуков Asus

Данный разъем использовался в огромном количестве моделей Asus, выпущенных примерно с 2004 по 2009 год. Ваши модели — лишь часть списка.

Основные серии, использовавшие разъем 5.5x2.5 мм:

• Серия F3 / F3T (ваша модель): F3T, F3E, F3F, F3J, F3JM, F3Ka, F3Sv и др.
• Серия Z53 (ваша модель): Z53E, Z53J, Z53S, Z53T и др.
• Серия M6N (ваша модель): M6N, M6R, M6Ne и др.
• Серия W6A (ваша модель): W6A, W6F, W6G и др.
• Серия A3 / A3L: A3000, A3L, A3E и др.
• Серия A6 / A6R: A6000, A6R, A6E, A6J, A6M и др.
• Серия A8: Более ранние модели A8 (позже перешли на другой разъем).
• Серия F2 / F2J: F2J, F2000 и др.
• Серия V6 / VX: V6J, VX1, VX2 и др.
• Серия G1 / G2: G1, G1S, G2, G2S и др.
• Многие другие: X58, X71, X81, некоторые модели из серий U и L.

Важное примечание по совместимости:

1. Напряжение и полярность должны совпадать абсолютно (19V, центральный плюс).
2. Мощность (сила тока) блока питания должна быть равна или выше требуемой ноутбуком. Использование менее мощного адаптера (например, 65W вместо 90W) может привести к его перегреву, отключению под нагрузкой или невозможности зарядить батарею.
3. Размер штекера должен быть точно 5.5x2.5 мм. Бывают очень похожие 5.5x1.7 мм — они не подойдут.

Рекомендация: Перед покупкой всегда проверяйте информацию на этикетке вашего родного блока питания (Output: 19V — 4.74A) и на шильдике ноутбука (Input: 19V — ...A). Это гарантирует 100% совместимость.
