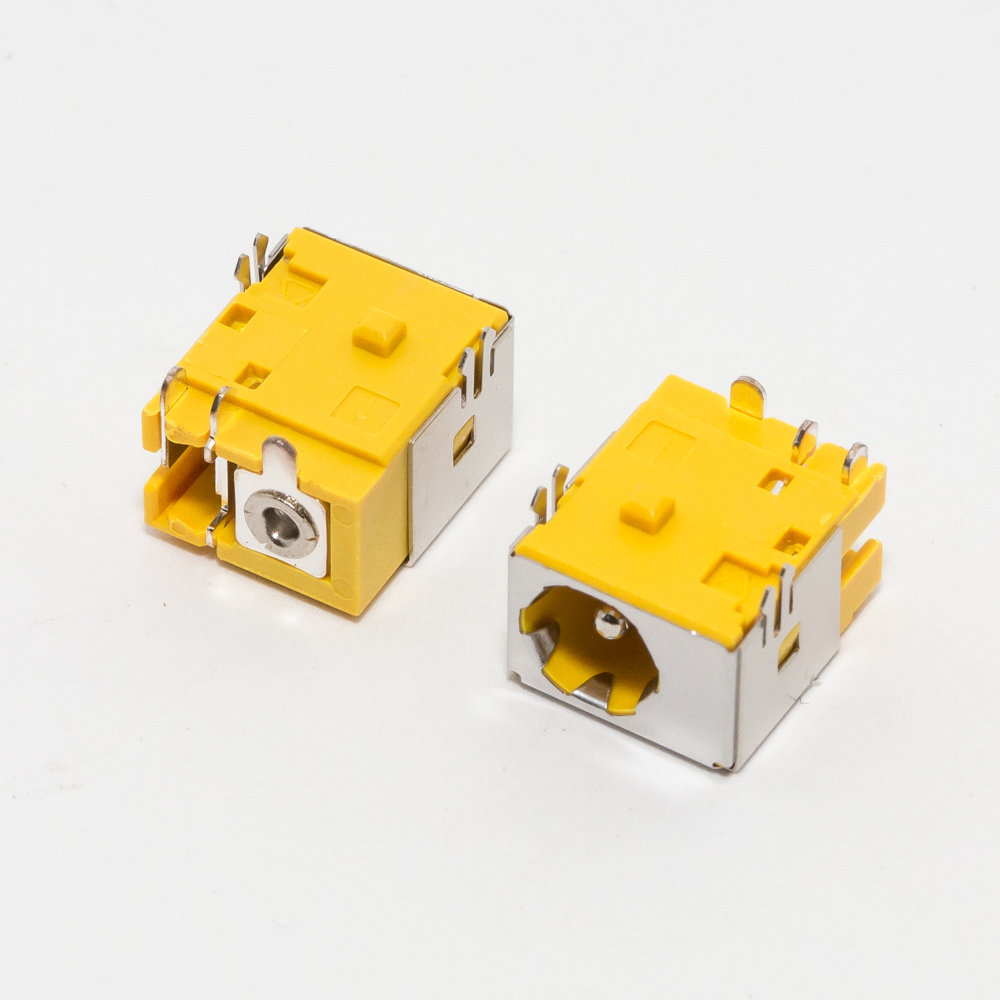

Разъем питания для Acer Aspire 3650, 3660, 3680, 5040

Конечно, вот подробное описание разъема питания для указанных серий ноутбуков Acer.

Общее описание

Разъем питания для ноутбуков Acer серий Aspire 3650, 3660, 3680, 5040 и других совместимых моделей — это коаксиальный (цилиндрический) штекер. Он является стандартным для многих ноутбуков Acer, выпущенных в середине-конце 2000-х годов. Основная его задача — передача постоянного тока от внешнего блока питания (адаптера) к материнской плате ноутбука.

Технические характеристики

1. Тип разъема: Коаксиальный (цилиндрический), двухконтактный.
2. Размер (диаметр):
   • Внешний диаметр (OD): 5.5 мм
   • Внутренний диаметр (ID): 1.7 мм
   • Это наиболее распространенный и правильный размер для данных моделей. Встречается обозначение 5.5мм x 1.7мм.
3. Полярность (очень важно!):
   • Центральный штырь (pin): ПЛЮС (+).
   • Внешняя гильза (sleeve): МИНУС (-).
   • Обозначается как "Center Positive" или "+ ○ -".
4. Электрические параметры (параметры самого адаптера):
   • Напряжение на выходе (Output Voltage): 19V (Вольт) — стандарт для большинства ноутбуков того времени.
   • Сила тока на выходе (Output Current): Обычно 3.42A (Ампера) или выше (например, 4.74A). Важно, чтобы ток адаптера был не меньше, чем у оригинального. Мощность: ~65W (19V * 3.42A ≈ 65W).
   • Тип тока: Постоянный (DC).

Парт-номера (Part Numbers)

Парт-номера относятся к оригинальным блокам питания (адаптерам) Acer, в состав которых входит данный штекер и кабель.

• PA-1650-01 (самый распространенный для этих серий, 65W)
• PA-1650-02
• PA-1700-02 (часто 90W, также подходит)
• LU.S350B.065 (альтернативная маркировка)
• AP.0650B.009
• Для самого штекера/кабеля отдельный парт-номер обычно не указывается, кроме общих артикулов ремонтных комплектов.

Совместимые модели ноутбуков Acer

Данный разъем (5.5мм x 1.7мм, 19V, центральный плюс) использовался на огромном количестве моделей Acer 2005-2010 годов выпуска. Совместимость определяется именно параметрами, а не только списком.

Основные серии:

• Aspire 3xxx: 3650, 3660, 3680, 3690, 3610, 3620, 3630, 3640, 4310, 4315, 4320, 4520, 4530, 4710, 4720, 4730, 4730Z, 4920, 4930, 4935, 4937, 5515, 5516, 5517, 5535, 5536, 5540, 5550, 5560, 5570, 5580, 5610, 5620, 5630, 5635, 5640, 5650, 5670, 5680, 5710, 5720, 5730, 5735, 5735Z, 5738, 5740, 5741, 5742, 5750, 5760, 5770, 5780, 5920, 5930, 5935, 5940, 5942, 5943, 5950, 5951, 6530, 6540, 6920, 6930, 6935, 6940, 6945, 7530, 7535, 7540, 7550, 7551, 7552, 7720, 7730, 7735, 7740, 7741, 7745, 7750.
• Aspire 5xxx: 5040, 5050, 5051, 5052, 5060, 5070, 5080, 5090, 5100, 5110, 5120, 5130, 5140, 5150, 5160, 5170, 5180, 5190, 5200, 5210, 5220, 5230, 5240, 5250, 5251, 5252, 5253, 5260, 5270, 5280, 5290, 5310, 5320, 5330, 5340, 5350, 5360, 5370, 5380, 5390, 5400, 5410, 5420, 5430, 5440, 5450, 5460, 5470, 5480, 5490, 5500, 5502, 5510, 5516, 5517, 5520, 5520G, 5530, 5530G, 5534, 5535, 5536, 5536G, 5538, 5540, 5541, 5542, 5550, 5551, 5552, 5553, 5560, 5570, 5580, 5590, 5600, 5610, 5620, 5630, 5640, 5641, 5642, 5650, 5660, 5670, 5680, 5690, 5710, 5720, 5720G, 5730, 5730G, 5732, 5733, 5734, 5735, 5735Z, 5736, 5737, 5738, 5739, 5740, 5741, 5742, 5745, 5750, 5750G, 5755, 5760, 5770, 5780, 5790, 5810, 5810T, 5820, 5820TG, 5830, 5830TG, 5840, 5840G, 5850, 5860, 5870, 5880, 5890, 5920, 5920G, 5930, 5930G, 5935, 5940, 5942, 5943, 5950, 5951.
• Extensa: 2100, 4100, 4200, 4220, 4230, 4240, 4250, 4600, 4620, 4630, 5200, 5210, 5220, 5230, 5235, 5240, 5250, 5400, 5600.
• TravelMate: 2400, 2410, 2420, 2430, 2440, 2450, 2460, 2470, 2480, 2490, 3000, 3010, 3020, 3040, 3210, 3220, 3230, 3240, 3250, 3260, 3270, 3280, 3290, 4000, 4010, 4020, 4030, 4050, 4060, 4070, 4100, 4130, 4150, 4160, 4200, 4210, 4220, 4230, 4240, 4250, 4260, 4270, 4280, 4290, 4320, 4330, 4400, 4500, 4510, 4520, 4530, 4540, 4550, 4560, 4570, 4600, 4610, 4620, 4630, 4640, 4650, 4660, 4670, 4680, 4690, 4720, 4730, 4740, 4750, 5100, 5320, 5520, 5720, 5730, 5740, 6291, 6292, 6492.
• А также некоторые модели Ferrari и Timeline.

Важное примечание по совместимости:

Перед покупкой нового адаптера или заменой разъема обязательно проверьте:

1. Напряжение (V) на старом адаптере — должно быть точно 19V.
2. Силу тока (A) — новый адаптер должен иметь силу тока равную или большую, чем оригинальный. Например, если был 3.42A, можно брать на 3.42A, 4.74A или 6.32A. Брать меньший ток нельзя.
3. Полярность — центральный плюс.
4. Размер штекера — визуально сравнить или измерить штангенциркулем (5.5 x 1.7 мм).

Использование адаптера с неправильными параметрами может привести к повреждению ноутбука.
