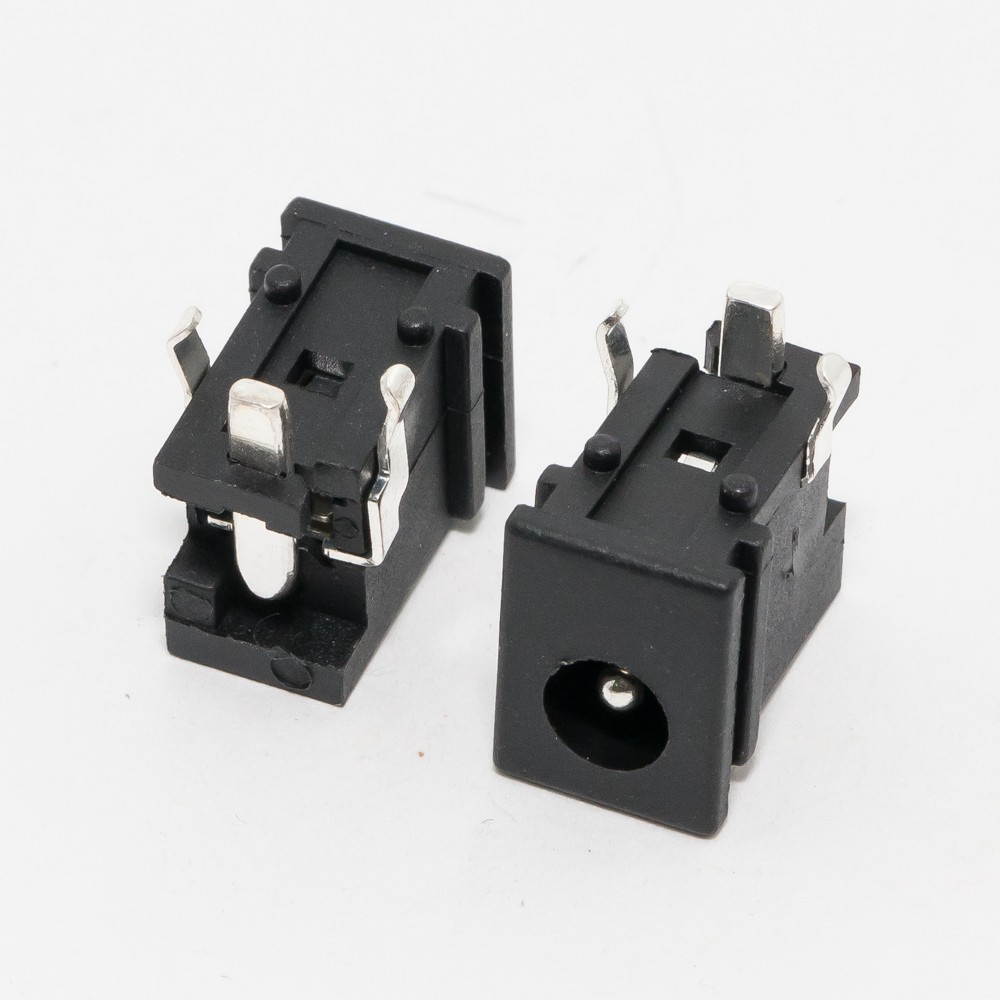

Разъем питания для Sony PlayStation 2

Артикул: 3905024

в наличии: 4шт.

цена: 73

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

Описание Разъем питания для Sony PlayStation 2

Отличный вопрос! Разъем питания для Sony PlayStation 2 (PS2) — это ключевой компонент, обеспечивающий работу консоли. Вот подробное описание, технические характеристики и совместимость.

Описание

Это внутренний блок питания (Power Supply Unit, PSU), расположенный внутри корпуса PS2. Его основная задача — преобразовывать переменный ток из розетки (100-240V) в постоянный ток низкого напряжения, необходимый для работы материнской платы и всех компонентов консоли (процессора, графического чипа, привода и т.д.).

Важно: Это не просто "штекер" или внешний блок. Это плата, которая устанавливается внутри консоли в специальный отсек.

Технические характеристики (общие для оригинальных блоков)

Тип: Импульсный внутренний блок питания.
Входное напряжение (Input): 100-240V ~ 50/60 Hz (автоподстройка под напряжение сети по всему миру).
Выходные напряжения (Output):
- +8.5V: Основное питание для системы и стабилизации.
- +5V: Питание для логических схем, контроллеров, карт памяти.
- +3.3V: Питание для основных чипов (Emotion Engine, Graphics Synthesizer).
- +12V: Питание для двигателя оптического привода.
- -8V: (В некоторых ревизиях) для аудиосхем.
Разъемы для материнской платы: Основной разъем — плоский шлейф на несколько контактов (обычно 6-pin или 8-pin), плюс дополнительные разъемы для привода.

Парт-номера (Part Numbers) и Совместимость

Внимание! Совместимость зависит от модели (ревизии) самой консоли PS2. Существует два основных форм-фактора: толстая (Fat) и тонкая (Slim). Их блоки питания несовместимы между собой.

1. Для моделей PS2 Fat (SCPH-100xx, 300xx, 350xx, 390xx, 500xx)

Это крупные блоки питания, устанавливаемые вертикально в левой части консоли.

Основные парт-номера:
- PSU-201 (часто встречается в ранних моделях SCPH-10000/15000 для Японии).
- PSU-246 (распространен в моделях SCPH-300xx, 350xx, 390xx).
- PSU-303 (для поздних "Fat" моделей, таких как SCPH-500xx).
- PSU-304
Важно: Блоки от SCPH-10000/15000 (Япония, 110V) часто имеют входное напряжение 100V только и не подходят для сетей 220V без внешнего понижающего трансформатора. Блоки от поздних моделей (PSU-303/304) — универсальные (100-240V).
Как проверить совместимость: Всегда сверяйте маркировку на самом блоке питания (стикер с парт-номером) и модель вашей консоли (указана на нижней наклейке). Блоки от 300xx и 500xx могут быть взаимозаменяемы физически, но лучше использовать родной.

2. Для моделей PS2 Slim (SCPH-700xx, 750xx, 770xx, 790xx, 900xx)

Это компактные платы, расположенные горизонтально под приводом.

Основные парт-номера:
- PSU-222 (для SCPH-700xx, 750xx).
- PSU-223 (для SCPH-770xx, 790xx).
- PSU-305 (для SCPH-900xx).
Ключевое отличие: Блоки питания для Slim строго несовместимы между разными ревизиями по расположению разъемов и креплений! Например, PSU-222 (от 70000) не встанет в SCPH-90000.
Особенность SCPH-90000: У этой последней ревизии блок питания встроен в материнскую плату и не является отдельным съемным модулем.

Совместимые модели (кросс-совместимость внутри семейств)

PS2 Fat:
- PSU-246 подходит для: SCPH-30001(R), 30002(R), 35002(R), 3900x.
- PSU-303 / 304 подходит для: SCPH-50000, 50001, 50002, 50003, 50004.
PS2 Slim:
- PSU-222 подходит для: SCPH-70000, 70001, 70002, 70003, 70004, 7500x.
- PSU-223 подходит для: SCPH-77000, 77001, 77002, 77003, 77004, 7900x.
- PSU-305 — только для SCPH-90000.

Где найти номер?

На самом блоке питания: На наклейке после вскрытия консоли.
На коробке от консоли.
В интернете: По модели вашей PS2 (на нижней наклейке, например, "SCPH-50004") можно найти точный парт-номер нужного блока.
