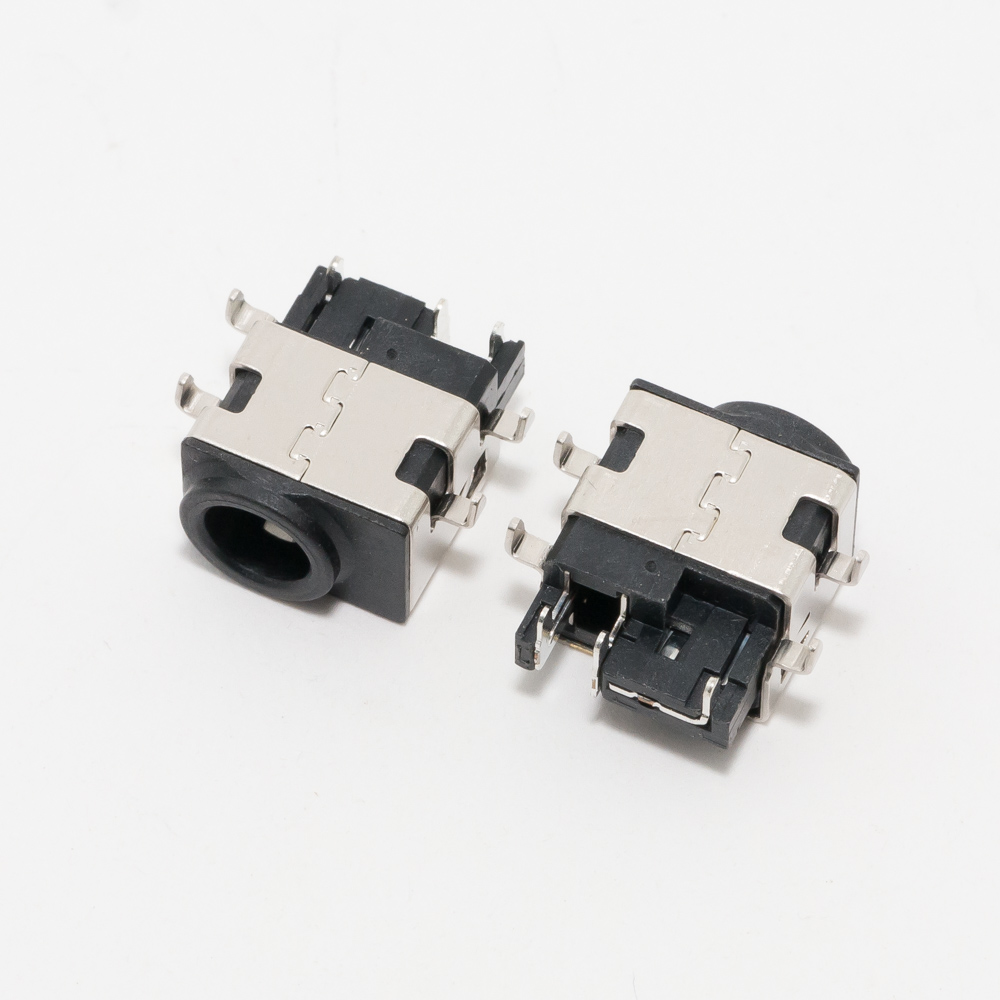

Разъем питания для Samsung NP N148, N220, R428, R480, R520, R530

Конечно, вот подробное описание, технические характеристики, парт-номера и совместимые модели для разъема питания ноутбуков серии Samsung NP N148, N220, R428, R480, R520, R530.

Общее описание

Этот разъем питания (гнездо, порт зарядки, DC-in jack) является одним из самых распространенных и проблемных компонентов в ноутбуках Samsung эпохи 2009-2011 годов. Он имеет цилиндрическую форму и известен своей склонностью к расшатыванию и поломке контактов из-за физического воздействия (рывков за кабель, падений). Неисправность проявляется в невозможности зарядить ноутбук, прерывистой зарядке или необходимости искать "правильный угол" для штекера.

Технические характеристики

• Тип разъема: DC Power Jack (гнездо).
• Форма: Цилиндрический (бочонок).
• Размер (внешний диаметр штекера): 5.5 мм.
• Размер (внутренний диаметр штекера): 2.5 мм.
• Полярность: Центральный контакт (pin) — ПОЛОЖИТЕЛЬНЫЙ (+). Внешний контакт (ободок) — ОТРИЦАТЕЛЬНЫЙ (-). Это стандарт для большинства ноутбуков.
• Напряжение: 19 В (стандарт для данных моделей).
• Ток: Обычно 3.16А или 4.74А в зависимости от модели блока питания.
• Количество контактов на плате: Чаще всего 3 контакта (два силовых "+" и "-", и один контакт определения (sense) для оригинального зарядного устройства). Встречаются также варианты с 4 контактами.
• Тип пайки: Контакты разъема припаиваются непосредственно к материнской плате.

Парт-номера (Part Numbers) и артикулы

Производитель Samsung и сторонние поставщики используют различные номера. Вот основные из них:

1. BA92-07443A — Один из самых распространенных оригинальных номеров.
2. BA92-07443B — Модификация предыдущего.
3. DC-IN Jack 5.5x2.5mm (3-pin) — Универсальное техническое обозначение.
4. AA-PB9NC6B — Артикул зарядного устройства, но часто используется для поиска совместимого разъема.
5. Для поиска в магазинах: Часто продается под названиями:
   • Разъем питания Samsung N148
   • Гнездо зарядки Samsung R480
   • DC Jack 5.5x2.5 для Samsung

Важно: При заказе обращайте внимание на фотографию и количество контактов на задней части разъема. Он должен визуально совпадать со старым.

Совместимые модели ноутбуков Samsung (список основных)

Данный разъем 5.5x2.5 мм использовался в огромном количестве моделей. Вот неполный, но наиболее релевантный список:

Серия Netbook (N)

• Samsung N128
• Samsung N130
• Samsung N148 / NP-N148
• Samsung N150
• Samsung N220 / NP-N220
• Samsung N230

Серия R (стандартные ноутбуки)

• Samsung R418 / NP-R418
• Samsung R428 / NP-R428
• Samsung R439 / NP-R439
• Samsung R440 / NP-R440
• Samsung R480 / NP-R480
• Samsung R508 / NP-R508
• Samsung R519 / NP-R519
• Samsung R520 / NP-R520
• Samsung R530 / NP-R530
• Samsung R540 / NP-R540
• Samsung R580 / NP-R580
• Samsung R590 / NP-R590
• Samsung R720 / NP-R720

Серия Q (ультрабуки)

• Samsung Q330 / NP-Q330
• Samsung Q430 / NP-Q430
• Samsung Q530 / NP-Q530

Серия P (мобильные ПК)

• Samsung P480 / NP-P480
• Samsung P530 / NP-P530

Другие серии

• Samsung RF408 / NP-RF408
• Samsung RF410 / NP-RF410
• Samsung RF510 / NP-RF510
• Samsung RF711 / NP-RF711
• Samsung RC512 / NP-RC512
• и многие другие модели 2009-2011 гг.

Рекомендация по замене

Если вы столкнулись с неисправностью этого разъема, рекомендуется:

1. Визуально сравнить старый разъем с новым (фотографии в магазине).
2. Убедиться в совпадении количества и расположения ножек для пайки.
3. Замену должен проводить специалист, так как требуется аккуратная пайка на материнской плате. Некачественная замена может привести к отрыву контактных площадок и дорогостоящему ремонту.

Этот разъем является практически универсальным для целого поколения ноутбуков Samsung, поэтому найти его для ремонта обычно не составляет труда.
