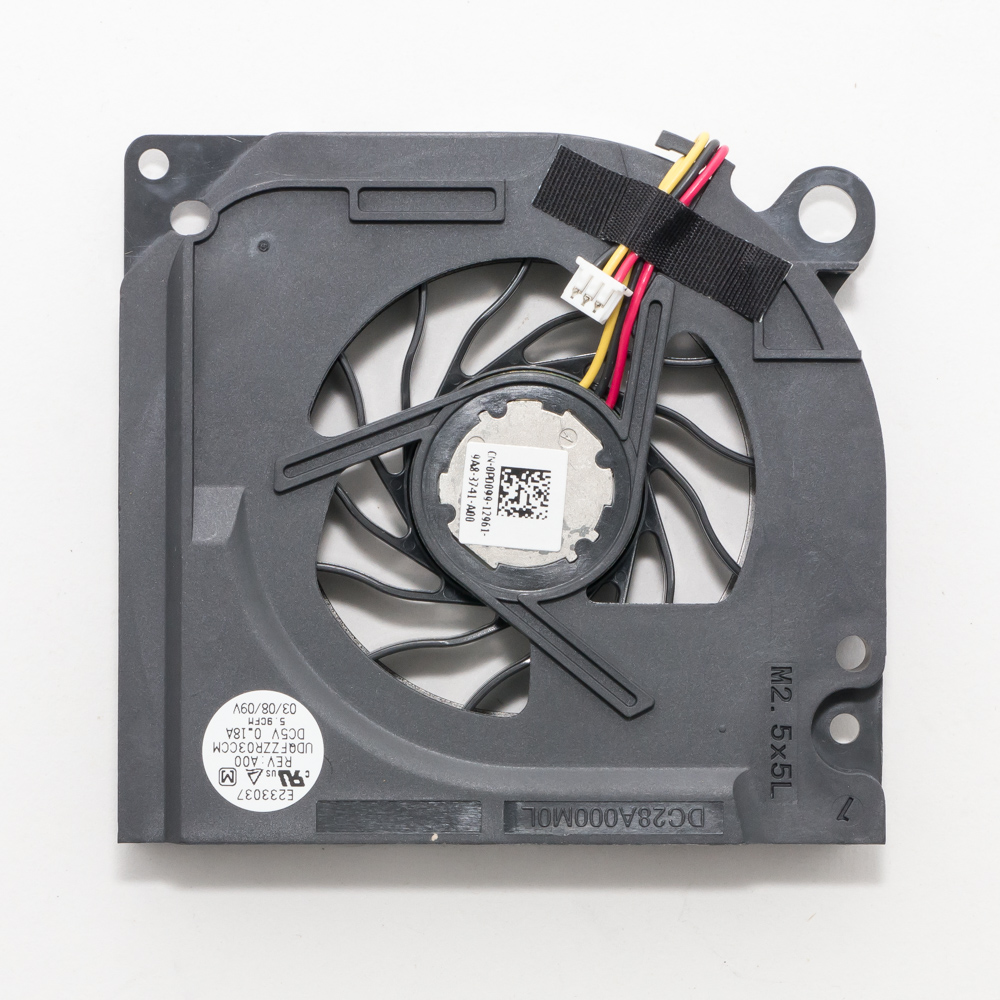

Вентилятор для ноутбука Dell Latitude D620, D630, D631 (3 pin)

Отличный запрос! Вот подробное описание, технические характеристики и информация о совместимости для вентилятора системы охлаждения ноутбуков Dell серии Latitude D6xx.

Описание

Вентилятор охлаждения (кулер, cooling fan) для ноутбуков Dell Latitude D620, D630 и D631 — это критически важный компонент системы терморегуляции. Он отвечает за отвод тепла от центрального процессора (CPU) и чипсета через радиатор, предотвращая перегрев, троттлинг (снижение производительности) и возможный выход устройства из строя.

Данный вентилятор имеет стандартный 3-пиновый разъем для питания и управления. Третий контакт обычно используется для датчика скорости вращения (тахометра), что позволяет BIOS и диагностическим утилитам Dell (например, SupportAssist) отслеживать его работу и выводить предупреждения в случае остановки.

Важное замечание: Несмотря на внешнюю схожесть, вентиляторы для D620 и D630/D631, как правило, не являются взаимозаменяемыми из-за разной конструкции системы охлаждения (радиатора) и расположения компонентов на материнской плате.

Технические характеристики (общие)

• Тип разъема: 3-pin (2 провода для питания, 1 провод для тахометра).
• Напряжение питания: +5V DC (стандарт для ноутбуков).
• Управление скоростью: Контролируется BIOS и аппаратным контроллером материнской платы в зависимости от температуры CPU. Скорость может динамически меняться от минимальных ~2000 об/мин до максимальных ~5000 об/мин.
• Размер: Около 50x50x10 мм (точные размеры зависят от модели).
• Шум: Уровень шума зависит от скорости вращения. На высоких оборотах может быть слышен заметный гул.
• Подшипник: Чаще всего используется подшипник скольжения (sleeve bearing) или гидродинамический подшипник для баланса между ценой, долговечностью и уровнем шума.

Парт-номера (P/N) и Совместимость

Внимание! При заказе всегда сверяйте парт-номер, указанный на старом вентиляторе, или используйте сервисный код (Service Tag) ноутбука на официальном сайте Dell.

1. Для Dell Latitude D620

• Основной парт-номер Dell: 0M858F, F856F, FP282, UY556
• Ключевая особенность: Вентилятор для D620 обычно имеет квадратную рамку и крепится к отдельному радиатору.
• Совместимые модели: Только Dell Latitude D620 и его субмодели (например, D620c). Может подходить к некоторым моделям Precision M65 (мобильная рабочая станция на той же платформе).

2. Для Dell Latitude D630 и D631

• Основной парт-номер Dell: YY413, 0T039H, 0T039J, RPMR1
• Ключевая особенность: Вентилятор для D630/D631 часто имеет более вытянутую или Г-образную форму рамки, так как является частью единого модуля с медным радиатором, который плотно прилегает к CPU и чипсету. Модели D630 (с процессором Intel) и D631 (с процессором AMD) используют одинаковый вентилятор, но могут иметь разные радиаторы из-за разного тепловыделения CPU.
• Совместимые модели:
  • Dell Latitude D630 (все конфигурации)
  • Dell Latitude D631 (все конфигурации)
  • Dell Precision M2300 (мобильная рабочая станция на той же платформе)

Важные предупреждения и рекомендации

1. Не взаимозаменяемы: Не пытайтесь установить вентилятор от D620 в D630 и наоборот. Они физически не станут на место или не обеспечат правильного охлаждения.
2. Проверка перед покупкой: Самый надежный способ — извлечь старый вентилятор (открутив несколько винтов на нижней крышке) и найти на его стикере парт-номер (P/N).
3. Чистка перед заменой: Часто проблема шума или перегрева решается тщательной чисткой лопастей вентилятора и рёбер радиатора от пыли. Попробуйте это сделать перед покупкой нового кулера.
4. Качество: При покупке аналогов (неоригинальных вентиляторов) обращайте внимание на отзывы. Дешевые модели могут быть очень шумными, недолговечными или иметь неверную форму лопастей, что снижает эффективность охлаждения.
5. Термопаста: При замене вентилятора, который идет в сборе с радиатором (D630/D631), обязательно нужно очистить и нанести новую термопасту на процессор и чипсет. Без этого замена будет бесполезна.

Признаки неисправности вентилятора

• Постоянный громкий шум, скрежет, стук — износ подшипника.
• Прерывистая работа, дергание — загрязнение, механическая помеха или проблема с мотором.
• Полная тишина даже при высокой нагрузке — вентилятор не вращается.
• Ошибка BIOS при запуске: Fan Error или Alert! System fan failure.
• Сильный перегрев, неожиданные выключения, тормоза — недостаточное охлаждение.

Надеюсь, эта информация будет полезной для успешного ремонта вашего устройства
