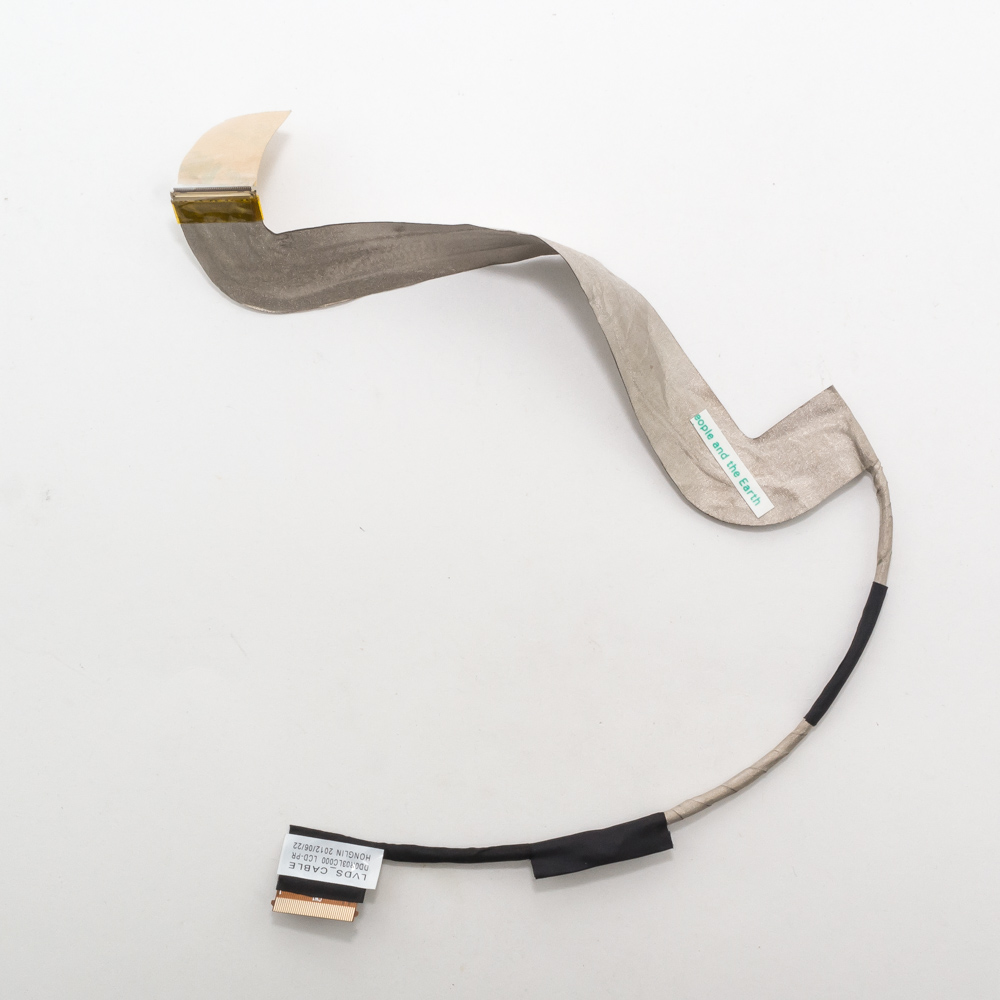

Шлейф матрицы Dell Inspiron 17R, N7110

Отличный выбор! Dell Inspiron 17R N7110 — это культовая мультимедийная серия ноутбуков начала 2010-х, известная своей мощной аудиосистемой с сабвуфером, большим экраном и возможностью смены декоративных панелей ("шлейфов").

Вот подробное описание, характеристики и информация по совместимости.

Описание и роль шлейфа матрицы

Что это такое? Шлейф матрицы (LCD cable, LVDS cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем. Он передает видеосигнал, питание и данные от сенсорных кнопок (если они есть).

Для чего нужен в Dell N7110? В этой модели шлейф является критически важным и, к сожалению, частым источником проблем. Из-за постоянного открывания/закрывания крышки и прокладки через шарнир, он со временем перетирается, что приводит к:

• Исчезновению изображения (при этом подсветка может работать — экран светится темным).
• Искажению картинки (артефакты, полосы, мерцание).
• Отказу сенсорных кнопок (регулировка громкости, включение Wi-Fi).
• Прерывистому изображению (пропадает при движении крышки).

Конструктивная особенность: В N7110 используется один широкий шлейф, который объединяет в себе сигналы для матрицы и для платы сенсорных кнопок (Touch Buttons Board), расположенной над клавиатурой.

Технические характеристики шлейфа

• Тип разъема: LVDS (Low-Voltage Differential Signaling).
• Количество контактов: Наиболее распространенный вариант — 40-контактный (40-pin). Для некоторых ревизий и конкретных матриц может быть 30-контактный. Важно: Перед покупкой необходимо снять старый шлейф и пересчитать количество контактов на его разъемах.
• Длина: Приблизительно 30-35 см.
• Ширина: Около 2.5 см.
• Особенность: Имеет ответвление на дополнительный маленький разъем для платы сенсорных кнопок (обычно 6-8 pin).

Парт-номера (P/N) и коды детали

Оригинальные номера деталей от Dell:

• CN-0N33TH — Самый распространенный номер для замены.
• 0N33TH — Сокращенный вариант.
• CN-04T4NY — Еще один возможный номер детали.
• YH65N — Код производителя (Foxconn).

Важно: Номера могут незначительно отличаться в зависимости от ревизии материнской платы и региона. Ключевой идентификатор — визуальное соответствие и количество пинов.

Совместимые модели ноутбуков

Шлейф подходит не только для Inspiron 17R N7110, но и для других ноутбуков на той же платформе, которые используют идентичную конструкцию крышки и панели управления.

Основная совместимость:

• Dell Inspiron 17R (N7110) — все модификации (серии 17R, 17R SE).
• Dell Inspiron 17 (N7110) — базовая серия без сменных панелей.
• Dell XPS 17 (L702X) — важное замечание: Модель XPS 17 L702X использует очень похожий, но не всегда идентичный шлейф. В некоторых ревизиях он может подойти, но есть риск несовпадения. Рекомендуется сверять визуально или искать шлейф с маркировкой, подходящей для обеих моделей.

Как точно определить совместимость:

1. Снимите старый шлейф — это самый надежный способ.
2. Определите Service Tag/Tag ноутбука на сайте Dell Support и найдите схему разборки (BOM) для вашей конкретной конфигурации.
3. Сравните фото приобретаемой детали с вашей старой, обращая внимание на:
   • Общую длину и изгибы.
   • Количество контактов на каждом из разъемов (оба конца и ответвление).
   • Расположение фиксирующих рамок (latch).

Рекомендации при покупке

1. Покупайте у проверенных продавцов на AliExpress, eBay или в локальных магазинах запчастей. Ищите отзывы.
2. Указывайте не только модель ноутбука, но и парт-номер старого шлейфа (CN-0N33TH) при заказе.
3. Будьте готовы к полной разборке ноутбука для замены. Шлейф проходит через шарнир, что требует аккуратности.
4. Проверьте матрицу — иногда проблемы могут быть и в ней. Если при аккуратном шевелении шлейфа в шарнире изображение появляется/пропадает — виноват именно шлейф.

Удачного ремонта! Этот ноутбук того стоит, особенно за его неповторимый звук и дизайн.
