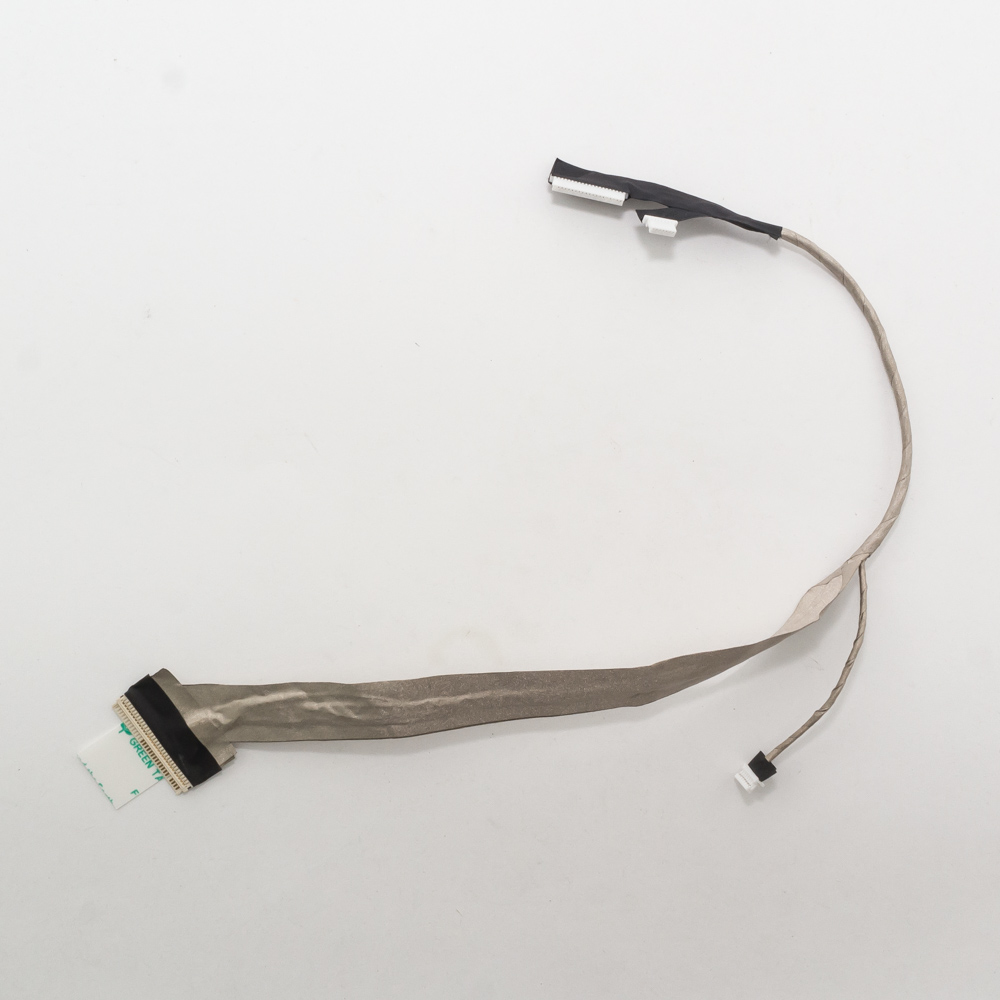

Шлейф матрицы Lenovo G530, N500

Конечно. Вот подробное описание шлейфа матрицы для ноутбуков Lenovo G530 и N500.

Общее описание

Шлейф матрицы (LCD cable, LVDS cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с экраном (матрицей). Он передает видеосигнал от видеокарты (интегрированной или дискретной) на дисплей, а также питание для подсветки матрицы и сигналы от кнопок управления (если они выведены на рамку экрана).

Для серий Lenovo G530 и N500 это критически важный компонент, так как из-за постоянного открывания/закрывания крышки и перегибов в шарнире этот шлейф является частой причиной неисправностей: появляются артефакты на экране, пропадает изображение (при этом изображение есть на внешнем мониторе) или подсветка.

Технические характеристики

• Тип разъема: LVDS (Low-Voltage Differential Signaling) — стандартный интерфейс для подключения матриц в ноутбуках того поколения.
• Количество контактов (пинов): Наиболее распространенный вариант — 30 контактов (pin) на каждом разъеме. Внимание! Существуют также версии с 40 контактами. Критически важно разбирать ноутбук и смотреть на свой старый шлейф, чтобы подсчитать количество пинов.
• Конфигурация разъемов:
  • Со стороны материнской платы: Прямой разъем, который вставляется в гнездо на материнской плате.
  • Со стороны матрицы: Угловой (под 90° или 180°) разъем для подключения к разъему на обратной стороне матрицы.
• Дополнительные цепи: Через этот же шлейф часто проходит питание (+3.3V или +5V) и управление для веб-камеры, которая расположена в верхней рамке экрана.
• Длина: Приблизительно 25-35 см, в зависимости от конкретной компоновки внутри крышки.

Парт-номера (Part Numbers / FRU)

Оригинальные номера запчастей от Lenovo (FRU - Field Replacement Unit):

• 42W5218 — Самый распространенный номер для моделей G530 и N500.
• 42W5216
• 43Y8369

Важно: Номер 42W5218 является основным и наиболее часто встречающимся. Номера могут незначительно отличаться в зависимости от региона поставки или ревизии материнской платы, но они взаимозаменяемы, если совпадает количество пинов.

Совместимые модели ноутбуков

Шлейф с указанными парт-номерами подходит для целого ряда моделей на одной платформе (часто называемой "G500 series"):

• Lenovo G530
• Lenovo G500 (не путать с более поздней серией G500 2013+)
• Lenovo G530s
• Lenovo G530e
• Lenovo G550 (требует проверки, но в большинстве случаев подходит, особенно ранние версии)
• Lenovo N500
• Lenovo N550

Ключевое условие совместимости: Совпадение количества пинов (30 или 40) на обоих разъемах и их геометрической формы (прямой/угловой). Лучший способ — вынуть старый шлейф и сравнить его с новым визуально или по фото.

Как определить неисправность шлейфа?

1. Пропадание изображения: Экран то работает, то гаснет при движении крышки.
2. Артефакты: Полосы, рябь, цветные линии на экране, которые меняются при шевелении крышки.
3. Отсутствие изображения при работающей подсветке: Экран залит равномерным светом (белым или серым), но изображения нет. При этом на внешний монитор (через VGA/HDMI) картинка выводится.
4. Не работает веб-камера: Если ее кабель интегрирован в шлейф матрицы.

Рекомендация при покупке: При заказе шлейфа обязательно указывайте полную модель своего ноутбука (например, Lenovo G530 2958) и, по возможности, парт-номер со старого шлейфа. Если старый шлейф утерян, обязательно разберите ноутбук и подсчитайте количество контактов на разъемах материнской платы и матрицы, а также сфотографируйте их.
