Шлейф матрицы Acer Travelmate 7520, 7620, 7720

Отличный вопрос! Шлейф матрицы для серии Acer TravelMate 7520, 7620 и 7720 — это критически важный компонент, так как эти модели имеют схожую конструкцию и часто используют взаимозаменяемые детали.

Общее описание

Шлейф матрицы (LCD cable, LVDS cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с жидкокристаллической матрицей (экраном). Он передает видеосигнал, питание для подсветки и сигналы от инвертора (в моделях с ламповой подсветкой CCFL) или непосредственно к матрице (в моделях со светодиодной подсветкой LED).

Особенность для серий 7520, 7620, 7720: Эти модели в большинстве своем используют ламповую подсветку (CCFL), а значит, в их шлейфе есть отдельные разъемы и проводники для подключения инвертора — платы, которая преобразует напряжение для лампы.

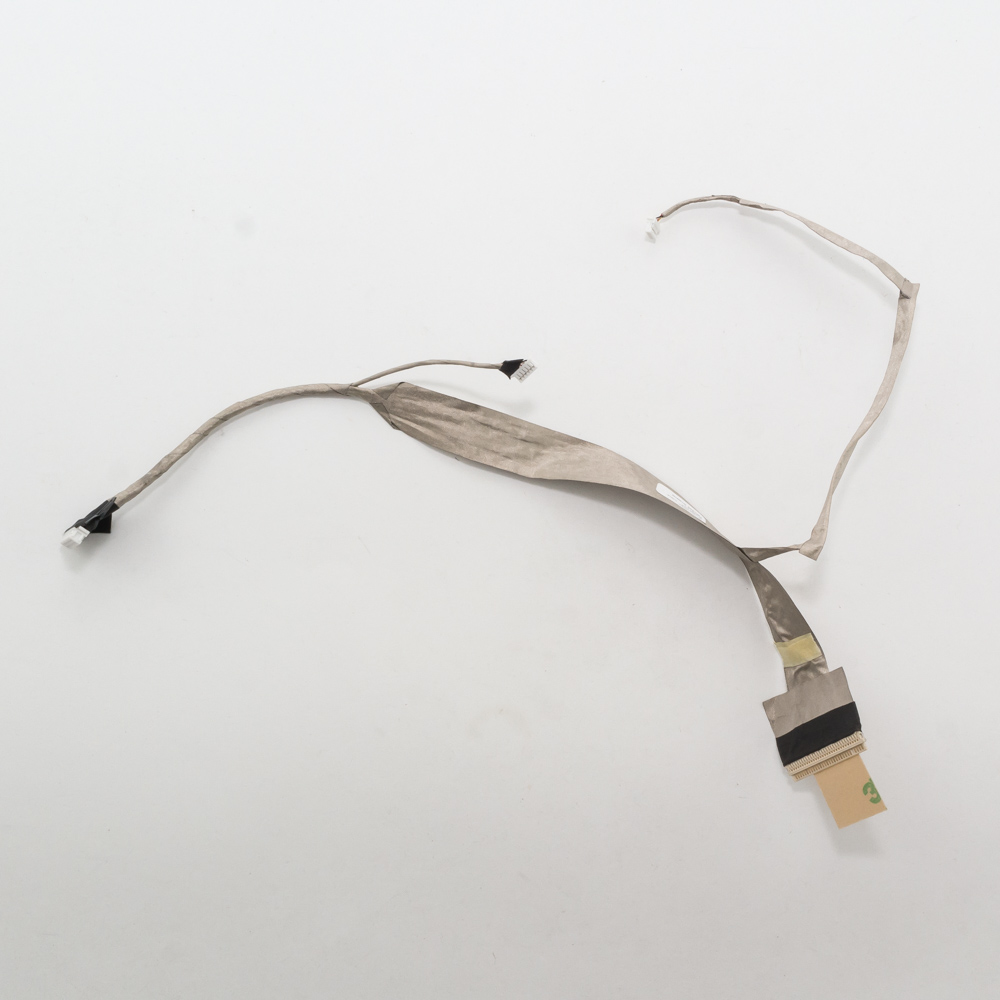

Внешний вид: Длинный (около 30-35 см), узкий, гибкий шлейф с несколькими разъемами на концах. Обычно имеет три основных коннектора:

1. Для подключения к материнской плате (узкий, обычно на 40 pin).
2. Для подключения к матрице (широкий, часто на 30+ pin).
3. Для подключения к инвертору подсветки (маленький, белый, на 2-4 pin).

Технические характеристики (усредненные)

• Тип сигнала: LVDS (Low-Voltage Differential Signaling)
• Количество контактов (на разъеме матрицы): Чаще всего 30 pin (например, для матриц с разрешением WXGA 1280x800) или 40 pin (для матриц с разрешением WSXGA+ 1680x1050). Это ключевой параметр при подборе!
• Количество контактов (на разъеме материнской платы): Обычно 40 pin.
• Подсветка: CCFL (ламповая). Существуют также модификации для LED-матриц, но они встречаются реже и, как правило, не взаимозаменяемы.
• Длина: Приблизительно 30-35 см.
• Конфигурация разъемов: 40 pin (MB) -> 30 pin (LCD) + 2 pin (Inverter) — самый распространенный вариант.

Парт номера (Part Numbers)

Производитель (Acer) редко указывает уникальный номер именно на шлейфе. Номер детали — это обычно номер узла (FRU), по которому идет заказ. Эти номера можно найти в сервисных мануалах (Service Guide) или на сайтах поставщиков запчастей.

Наиболее распространенные и проверенные парт номера:

• 48.49Q04.001 / 48.49Q04.002 — один из самых популярных номеров для этой серии.
• 60.GA801.001 — также широко распространен.
• DC030016B00 / DC030016B10 — вариант номера от производителя шлейфов.
• 30.PBS01.001
• LA-3491P — это обозначение от производителя материнской платы (Quanta).

Важно: Номер на самом шлейфе может отличаться (например, FPC30P-2830-10 или подобный). При заказе ориентируйтесь на парт номера FRU, указанные выше.

Совместимые модели ноутбуков Acer

Шлейф подходит для целого семейства моделей на одной платформе. Перед покупкой обязательно сверьте номер детали и визуально сравните разъемы!

Основные совместимые модели:

• Acer TravelMate 7520
• Acer TravelMate 7520G
• Acer TravelMate 7620
• Acer TravelMate 7720
• Acer TravelMate 7720G

Также часто совместим с моделями серий Aspire на аналогичной платформе:

• Acer Aspire 5720
• Acer Aspire 5720G
• Acer Aspire 7720
• Acer Aspire 7720G
• Acer Aspire 5520 (требует проверки — может быть короче)
• Acer Aspire 5920 (требует проверки)

Критически важные моменты при покупке

1. Определите тип матрицы: Снимите крышку за матрицей и посмотрите на стикер. Определите:

   • Разрешение (WXGA, WSXGA+).
   • Количество пинов в разъеме матрицы (30 или 40). Это главный критерий.
   • Тип подсветки (CCFL или LED). В 99% случаев — CCFL.

2. Совместимость по пинам: Шлейф на 30 pin для матрицы НЕ ПОДОЙДЕТ к разъему на 40 pin, и наоборот.

3. Визуальное сравнение: Лучший способ — извлечь старый шлейф и сравнить расположение, форму и количество разъемов с фотографией нового.

4. Распространенная неисправность: Из-за постоянного открывания/закрывания крышки шлейф перетирается в месте изгиба возле петель матрицы. Проявляется это в пропадании изображения, появлении полос на экране или мерцании при изменении угла наклона крышки.

Рекомендация: При заказе используйте не только модель ноутбука, но и один из парт номеров (например, 48.49Q04.001), а также уточняйте у продавца количество пинов на разъеме матрицы.
