Шлейф матрицы HP Compaq CQ50, G50

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфов матрицы ноутбуков HP Compaq серий CQ50 и G50.

Общее описание

Шлейф матрицы (LCD cable, LVDS cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он передает видеосигнал, питание на подсветку и сигналы от кнопок включения экрана (если они интегрированы в крышку).

Для серий CQ50 и G50 используется несколько типов шлейфов, и их выбор критически зависит от трех факторов:

1. Тип матрицы (разрешение и разъем): CQ50/G50 поставлялись с матрицами разных производителей с разными разъемами (30-pin, 40-pin).
2. Конфигурация веб-камеры и антенн: Наличие или отсутствие встроенной веб-камеры меняет количество проводников в шлейфе.
3. Модель материнской платы (чипсет): Разные платформы (например, на Intel или AMD) могли использовать немного разные разводки.

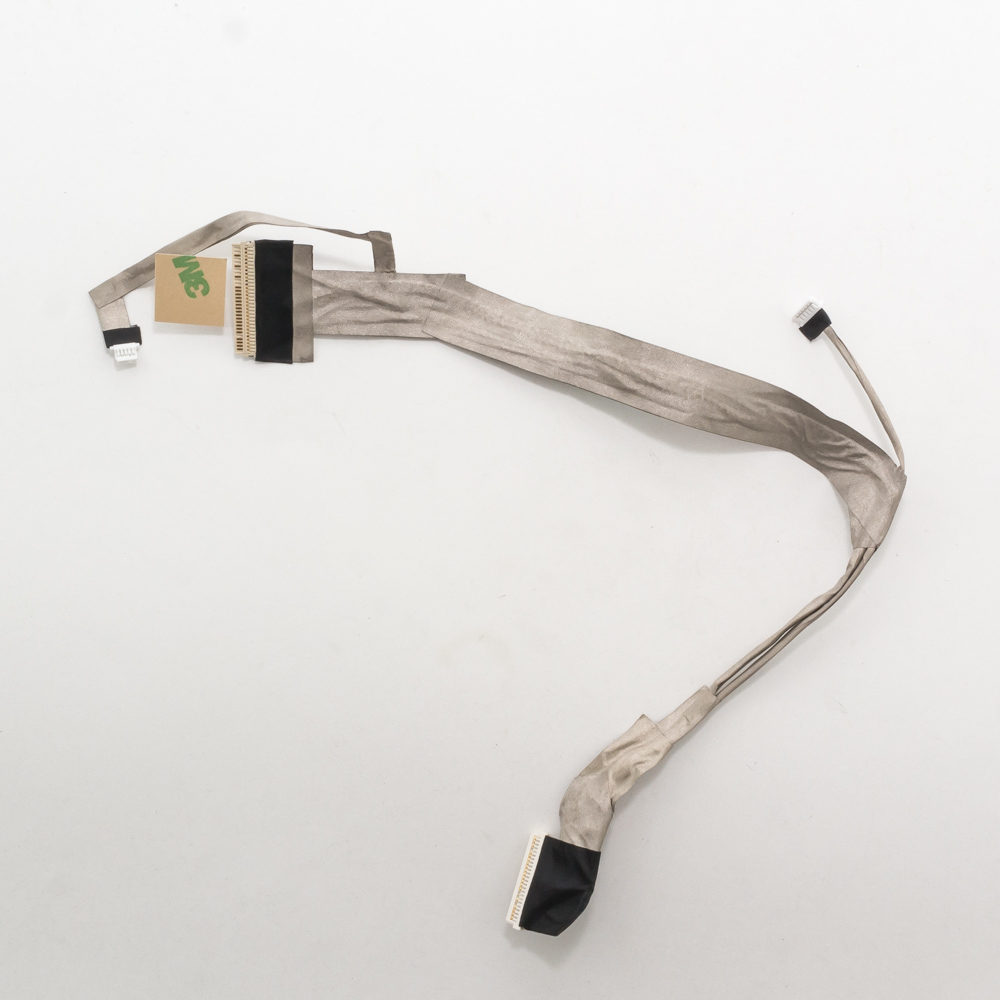

Внешний вид: Типичный серый или коричневый гибкий шлейф с двумя или более разъемами. Один широкий разъем (обычно 30 или 40 контактов) для подключения к матрице, один или два узких разъема для подключения к материнской плате, и дополнительные тонкие провода для веб-камеры и антенн Wi-Fi/Bluetooth.

Технические характеристики

• Тип сигнала: LVDS (Low Voltage Differential Signaling) для передачи видео.
• Количество контактов на разъеме матрицы: 30-pin или 40-pin. Это главный параметр при выборе.
• Конфигурация:
  • Без камеры: Более простой шлейф, часто имеет маркировку "No Camera" или "Non-Web".
  • С камерой: В шлейф интегрированы дополнительные тонкие провода с разъемом mini-JST для подключения веб-камеры, а также провода для антенн беспроводной связи. Маркировка "With Camera" или "Web".
• Длина: Примерно 30-40 см, в зависимости от конкретной компоновки ноутбука.
• Покрытие: Часто имеет алюминиевую или медную экранирующую ленту для защиты от помех.

Парт-номера (Part Numbers / P/N)

Это оригинальные номера запчастей от HP. Важно: Номер должен совпадать полностью.

Наиболее распространенные парт-номера для CQ50 / G50:

1. 463963-001 — Очень распространенный шлейф С КАМЕРОЙ для матриц с 40-пиновым разъемом. Используется во многих моделях.
2. 472075-001 — Шлейф БЕЗ КАМЕРЫ для матриц с 40-пиновым разъемом.
3. 472076-001 — Шлейф С КАМЕРОЙ для матриц с 30-пиновым разъемом.
4. 472077-001 — Шлейф БЕЗ КАМЕРЫ для матриц с 30-пиновым разъемом.
5. 480432-001 — Еще один вариант шлейфа с камерой (альтернатива 463963-001).
6. 480433-001 — Еще один вариант шлейфа без камеры.

Также встречаются (менее распространенные): 463962-001, 470695-001, 470696-001.

Совместимые модели ноутбуков

Шлейфы с указанными выше P/N подходят для широкого спектра моделей серий Compaq Presario CQ50 и Compaq Presario CQ5x, а также HP G50 и HP G6x, так как эти серии имеют схожую конструкцию.

Основной список совместимости:

• HP Compaq Presario CQ50 (все модификации: CQ50-100, CQ50-110, CQ50-120, CQ50-130, CQ50-140, CQ50-200, CQ50-300 и т.д.)
• HP Compaq Presario CQ5x (CQ56, CQ57, CQ58)
• HP G50 (G50-100, G50-110, G50-120 и др.)
• HP G6x (G56, G60, G61, G62)
• HP 500 (некоторые модификации)
• HP 510, HP 515, HP 525
• HP 635

ВАЖНО! Ключевые рекомендации при покупке

1. Разбери ноутбук и посмотри на старый шлейф! Это единственный надежный способ.
   • Сфотографируй бирку на старом шлейфе (там указан P/N).
   • Посчитай контакты в широком разъеме, который вставляется в матрицу (30 или 40).
   • Определи, есть ли у тебя камера в крышке.
2. Сравни визуально. Новый шлейф должен быть полной копией старого: одинаковое количество разъемов, их расположение, форма и тип защелок.
3. Не ориентируйся только на модель ноутбуба. В рамках одной модели (например, CQ50-120ER) могли использоваться разные матрицы от разных поставщиков, а значит, и разные шлейфы.
4. При заказе у продавца указывай:
   • Точный парт-номер со старого шлейфа.
   • Если номера нет: модель ноутбука, тип разъема (30/40 pin) и наличие камеры.

Используя эту информацию, вы сможете точно идентифицировать и приобрести правильный шлейф для вашего HP Compaq CQ50 или G50.
