Разъем питания для HP Compaq nx6110, nc6110

Отличный вопрос! Разъем питания для серий HP Compaq nx6110 и nc6110 — это классический компонент, который часто выходит из строя из-за механических нагрузок. Вот подробное описание.

Общее описание

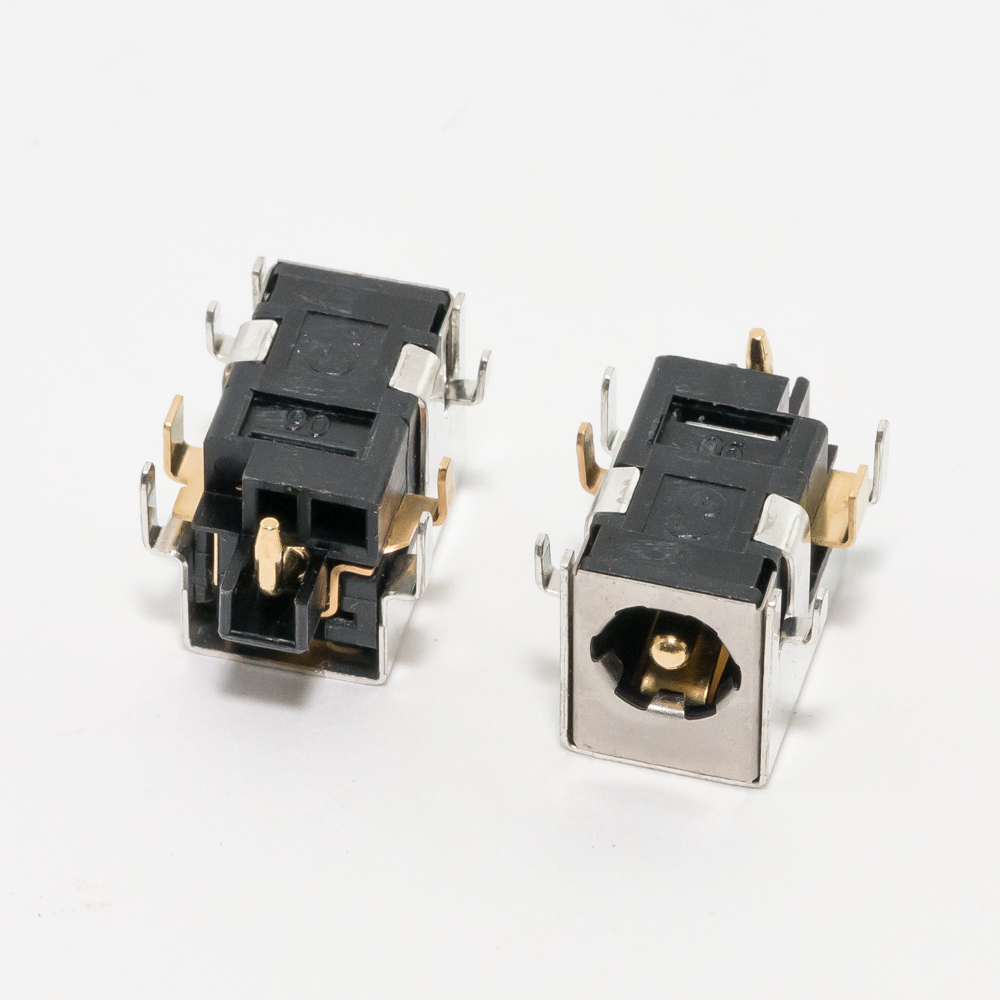

Разъем питания (гнездо) на материнской плате ноутбуков HP Compaq nx6110 и nc6110 — это цилиндрический разъем постоянного тока (DC Jack). Он предназначен для подключения внешнего блока питания (адаптера) и передачи энергии на материнскую плату для зарядки аккумулятора и питания системы.

Основная проблема этого разъема — механическое крепление только пайкой. Со временем из-за постоянного физического воздействия (подключение/отключение штекера, натяжение кабеля) контакты отрываются от материнской платы или ломается внутренний пластиковый фиксатор. Это приводит к нестабильному питанию, отсутствию зарядки или необходимости «ловить» положение штекера.

Технические характеристики

• Тип разъема: DC Power Jack (гнездо).
• Форм-фактор: Цилиндрический (Barrel Jack).
• Размер (внешний/внутренний диаметр штекера адаптера): 7.4 мм x 5.0 мм с центральным штырем (полярность: внутренний плюс (+), внешний минус (-)). Это стандарт для многих ноутбуков HP/Compaq того поколения.
• Напряжение: 18.5V или 19V (в зависимости от конкретной модели адаптера, оба совместимы).
• Количество контактов: Как правило, 3 контакта:
  • Центральный штырь: Положительный полюс (+).
  • Внешняя гильза: Отрицательный полюс (-).
  • Третий (идентификационный) контакт: Обычно расположен сбоку или внутри. Он используется для определения типа/мощности оригинального адаптера. В дешевых заменах может быть просто замкнут на минус.
• Крепление: Пайка на материнскую плату. Часто имеет дополнительные «усики» для механической стабилизации.
• Код производителя (на разъеме): Часто можно встретить маркировку вроде JACK, DC-005, DC-022 или LJH-0004.

Парт-номера (Part Numbers)

Оригинальный разъем не продавался отдельно от материнской платы. Поэтому все номера — это номера совместимых аналогов от производителей компонентов или универсальные коды.

Самые распространенные и проверенные парт-номера для замены:

1. LJH-0004 (очень распространенный код, часто встречается на AliExpress и у поставщиков).
2. DC-005 (универсальный типоразмер).
3. DC-022 (аналогично).
4. HP/Compaq DC Jack 7.4x5.0mm with pin (описательное название).

Важно: При заказе обращайте внимание на визуальное соответствие фотографий вашего старого разъема (расположение ножек, форма корпуса, наличие бокового контакта). Лучше всего извлечь старый разъем (выпаять) и сравнить.

Совместимые модели ноутбуков

Разъем с характеристиками 7.4x5.0 мм с центральным плюсом использовался в огромном количестве моделей HP и Compaq середины 2000-х. Помимо nx6110 и nc6110, он подходит для:

Серия Compaq nx:

• HP Compaq nx6100, nx6110, nx6120, nx6125, nx6130, nx6140, nx6150, nx6160
• HP Compaq nx6310, nx6315, nx6320, nx6325, nx6330
• HP Compaq nx6400, nx6410, nx6420, nx6510, nx6515, nx6520, nx6610

Серия Compaq nc:

• HP Compaq nc6100, nc6110, nc6120, nc6125, nc6130, nc6140, nc6150, nc6160
• HP Compaq nc6230, nc6400, nc6410, nc6420, nc8430
• HP Compaq nc8200, nc8230, nc8240

Серия Compaq nw:

• HP Compaq nw6110, nw6140, nw8240, nw8440

Другие серии HP/Compaq:

• HP Compaq 6510b, 6515b, 6520s, 6710b, 6710s, 6715b, 6720s
• HP Compaq 6910p
• HP 530, HP 630, HP 635
• А также многие модели серий HP EliteBook 6xxx (например, 6530b, 6535b, 6730b, 6830s) и Compaq 6x20.

Проверка перед покупкой: Всегда сверяйте параметры адаптера (на этикетке БП должно быть указано OUTPUT: 18.5V или 19V и штекер 7.4x5.0 мм) и визуально сравнивайте разъем.
