Разъем питания для HP Pavilion dv4000

Артикул: 3905290

в наличии: 8шт.

цена: 131

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

Описание Разъем питания для HP Pavilion dv4000

Конечно! Вот подробное описание разъема питания для ноутбука HP Pavilion dv4000.

Общее описание

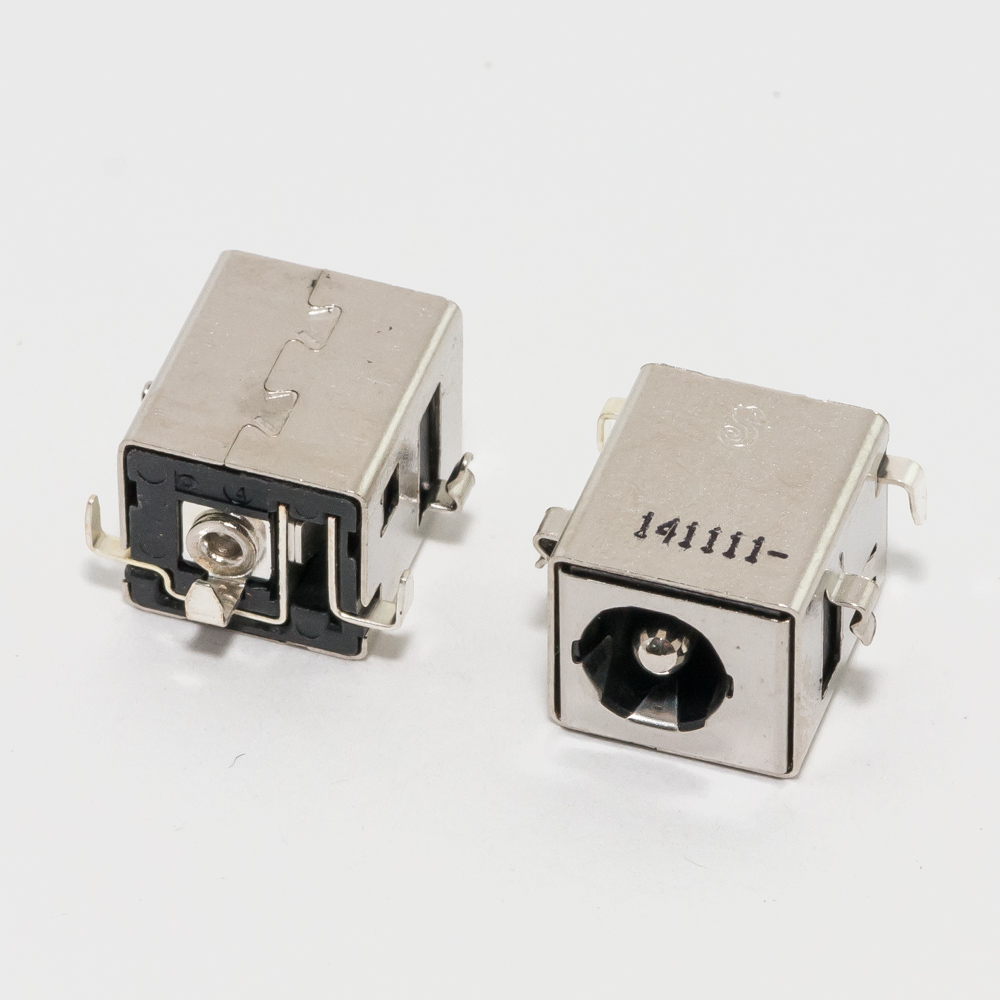

Разъем питания для HP Pavilion dv4000 — это штекер постоянного тока (DC power jack), который является одним из самых уязвимых механических компонентов ноутбука. Он служит точкой подключения внешнего блока питания (адаптера) к материнской плате ноутбука для зарядки аккумулятора и питания системы.

Для серии dv4000 характерна частая проблема с этим разъемом — он часто ломается или отпаивается от материнской платы из-за физического напряжения (рывков за шнур, боковых нагрузок на штекер), что приводит к невозможности заряда или нестабильному питанию.

Технические характеристики

Тип разъема: Цилиндрический, коаксиальный (barrel-type).
Размер (внешний диаметр x внутренний диаметр): 4.8 мм x 1.7 мм. Это стандартный размер для многих ноутбуков HP того периода.
Полярность: Центральный контакт — положительный (+), внешний контакт — отрицательный (-). Обозначается как "+ ⊙ -".
Напряжение: Работает с входным напряжением +18.5V или +19V от оригинального блока питания.
Количество контактов: Обычно 3 контакта:
- Центральный штырь (+).
- Внешняя гильза (-).
- Третий, центральный контакт (sense pin) — служит для идентификации оригинального адаптера ноутбуком. Может быть полым или в виде отдельного штырька.
Конструкция на плате: Чаще всего это разъем для поверхностного монтажа (SMD), но с дополнительными крепежными лепестками, которые припаиваются к плате для механической устойчивости. Именно эти точки крепления со временем отходят.
Ключевая особенность: Разъем имеет пластиковый изолятор и металлическую юбку, которая крепится к корпусу ноутбука.

Парт-номера (Part Numbers)

Оригинальный разъем редко имеет отдельный номер для заказа у HP, так как считается частью материнской платы. Однако на рынке запчастей он известен под следующими номерами и артикулами:

HP/Compaq OEM номер: 397252-001 (один из самых распространенных и точных номеров для этой серии).
Популярные альтернативные/универсальные номера:
- DCJ0201
- DCJ0202
- PA-3400-02HC (относится к семейству адаптеров)
Универсальное обозначение по размерам: 4.8мм x 1.7мм с третьим контактом.
Номера на AliExpress/eBay: Часто продается как "HP DV4000 DC Jack", "HP DV4200 Power Jack", "For HP Pavilion DV1000 DV6000 DC Jack".

Важно: При покупке обратите внимание на визуальное соответствие: количество и расположение контактов, форму пластиковой основы и длину металлической части.

Совместимые модели ноутбуков HP

Разъем с характеристиками 4.8 x 1.7 мм и парт-номером 397252-001 совместим с широким рядом моделей HP Pavilion и Compaq Presario середины 2000-х годов.

Основная серия:

HP Pavilion dv4000 (все модификации: dv4100, dv4200, dv4300, dv4400, dv4500, dv4700)
HP Pavilion dv4100
HP Pavilion dv4200
HP Pavilion dv4300
HP Pavilion dv4400

Другие совместимые серии (требуется визуальная проверка):

HP Pavilion dv5000, dv5100, dv5200, dv5300, dv5400, dv5500, dv5600, dv5700
HP Pavilion dv6000, dv6100, dv6200, dv6300, dv6400, dv6500, dv6700
HP Pavilion dv8000, dv8100, dv8200, dv8300, dv8400, dv8500, dv8700
HP Pavilion dv9000, dv9100, dv9200, dv9300, dv9400, dv9500, dv9700
HP Pavilion zd8100, zd8200
Compaq Presario V2000, V2400, V2600, V3000, V3500, V3700, V4000, V4200, V4400, V4500, V4700, V5000, V5200, V5400, V5500, V5700, V6000, V6100, V6200, V6300, V6400, V6500, V6700
Compaq Presario M2000, M2200
HP Compaq nc6100, nc6120, nc6140, nc6220, nc6230, nx4800, nx4820, nx6110, nx6120, nx6130, nx6140, nx6310, nx6320, nx6330
