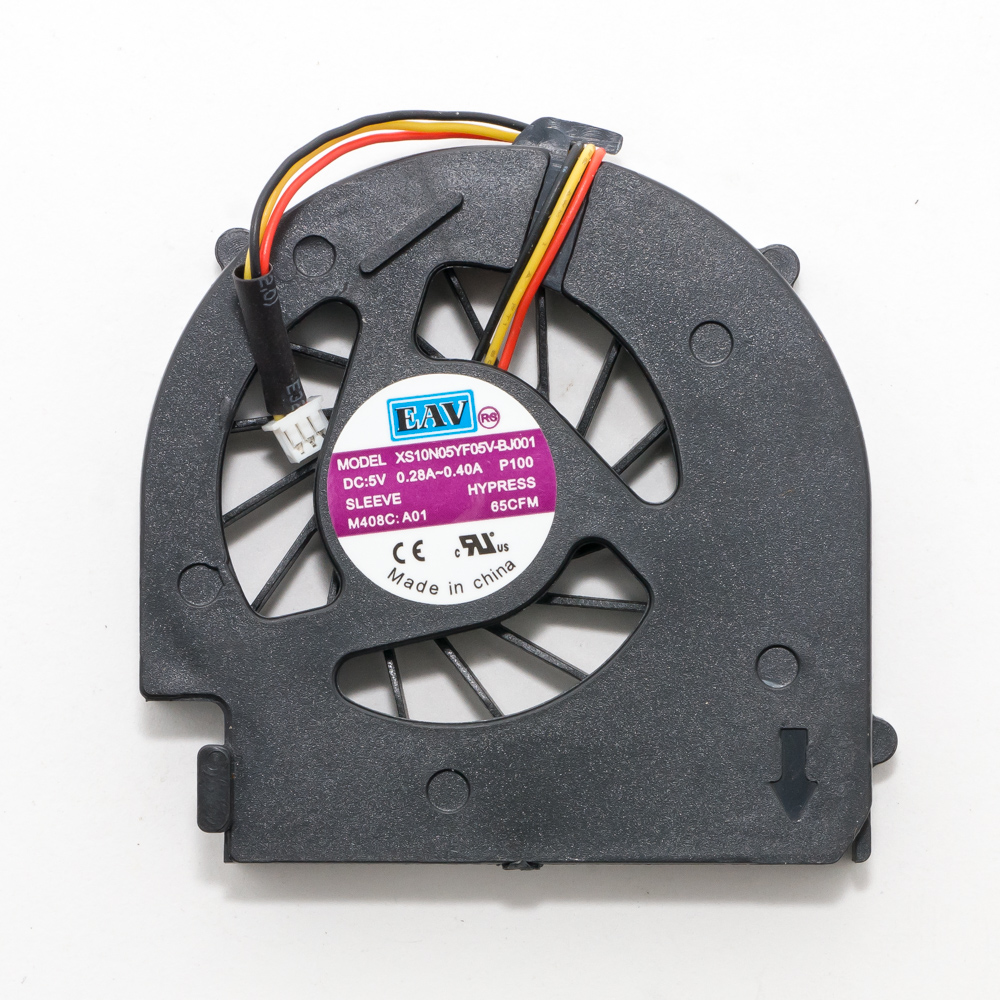

Вентилятор для ноутбука Dell Inspiron 14V, M4010 (3 pin)

Отличный выбор! Вентилятор для ноутбука Dell Inspiron 14V (M4010) — это стандартный компонент, но с важными нюансами. Вот подробное описание, характеристики и информация о совместимости.

Описание

Система охлаждения ноутбука Dell Inspiron M4010 состоит из медного радиатора и вентилятора, объединенных в единый модуль. Вентилятор отвечает за прокачку воздуха через радиатор, который отводит тепло от центрального процессора (обычно AMD Athlon II или Turion II) и, в некоторых конфигурациях, от чипсета.

Ключевая особенность — разъем питания на 3 pin. Третий контакт, в отличие от 4-pin (PWM) вентиляторов, обычно отвечает за тахометр (датчик оборотов), что позволяет материнской плате контролировать скорость вращения и, в случае остановки, выдать ошибку при загрузке (например, Fan Error).

Признаки неисправности: сильный шум (скрежет, гудение), нестабильная работа, полная остановка, перегрев ноутбука и аварийное выключение.

Технические характеристики (общие для оригинального модуля)

• Тип: Модуль охлаждения (кулер) — вентилятор + радиатор.
• Разъем питания: 3-pin (шаг контактов стандартный, 1мм).
• Напряжение питания: +5V (стандарт для ноутбуков Dell этой эпохи).
• Диаметр вентилятора: Около 70-75 мм (интегрирован в корпус модуля).
• Толщина вентилятора: Около 10 мм.
• Подшипник: Чаще всего скольжения (sleeve bearing) или гидродинамический.
• Материал радиатора: Медь (тепловые трубки и основание) + алюминий (ребра).
• Тепловые трубки: Обычно 1 или 2 трубки.
• Крепление: На винтах к материнской плате и корпусу.

Парт-номера (Part Numbers) и Коды деталей

Это самая важная информация для поиска. У этого модуля есть несколько официальных номеров от Dell и производителей OEM. Совет: ищите по этим номерам.

Основные парт-номера Dell:

• 0R700M — самый распространенный и вероятный номер для вашей модели.
• 0R700J
• 0R700H
• FK884 — еще один популярный код.
• M501M — код модуля от производителя Foxconn.

OEM-номера производителей (часто указаны на самом вентиляторе):

• Delta (DBL): DFC0705B2H000 или аналогичные, начинающиеся на DFC07...
• Sunon: MD7007B1-0001-G99 или подобные.
• Foxconn: M501M

Важно: Перед покупкой обязательно разберите ноутбук и снимите старый вентилятор, чтобы переписать все номера, которые найдете на его наклейке. Это гарантирует 100% совместимость.

Совместимые модели ноутбуков Dell

Данный модуль охлаждения использовался в целой линейке ноутбуков Dell серий Inspiron и Vostro на платформе AMD начала 2010-х годов.

Основная совместимость (практически полная):

• Dell Inspiron M4010 (ваша модель)
• Dell Inspiron 14R (N4010) — важно! Модель N4010 (на процессоре Intel) использует совершенно другой модуль. Не перепутайте. Данный модуль подходит только для N4010 на платформе AMD.
• Dell Inspiron 15R (N5010) — только версии на процессоре AMD (например, N5010-358B, N5010-359B и т.д.). Версии на Intel несовместимы.
• Dell Vostro 1400 / 1500 (некоторые ревизии на AMD)

Как проверить совместимость дополнительно:

1. Сервисный код (Service Tag): Введите сервисный код вашего ноутбука на официальном сайте Dell в разделе поддержки. В списке запчастей (Parts) будет указан точный номер компонента.
2. Внешний вид: Совместимые модули выглядят идентично: имеют характерную Г-образную форму медного радиатора с тепловыми трубками, идущими к вентилятору, расположенному сбоку.

Рекомендации по покупке и замене

1. Проверьте номер: Снимите старый вентилятор и сверьте номер.
2. Новый vs Б/У: Новые оригинальные модули (OEM) предпочтительнее. Б/У детали с других ноутбуков могут быть сильно изношены.
3. Термопаста: При замене обязательно удалите старую термопасту с процессора и чипсета и нанесите новую, качественную пасту (например, Arctic MX-4).
4. Очистка: Иногда проблема решается простой тщательной очисткой радиатора от пыли и смазкой подшипника вентилятора силиконовой смазкой (но это временная мера).

Удачи в ремонте
