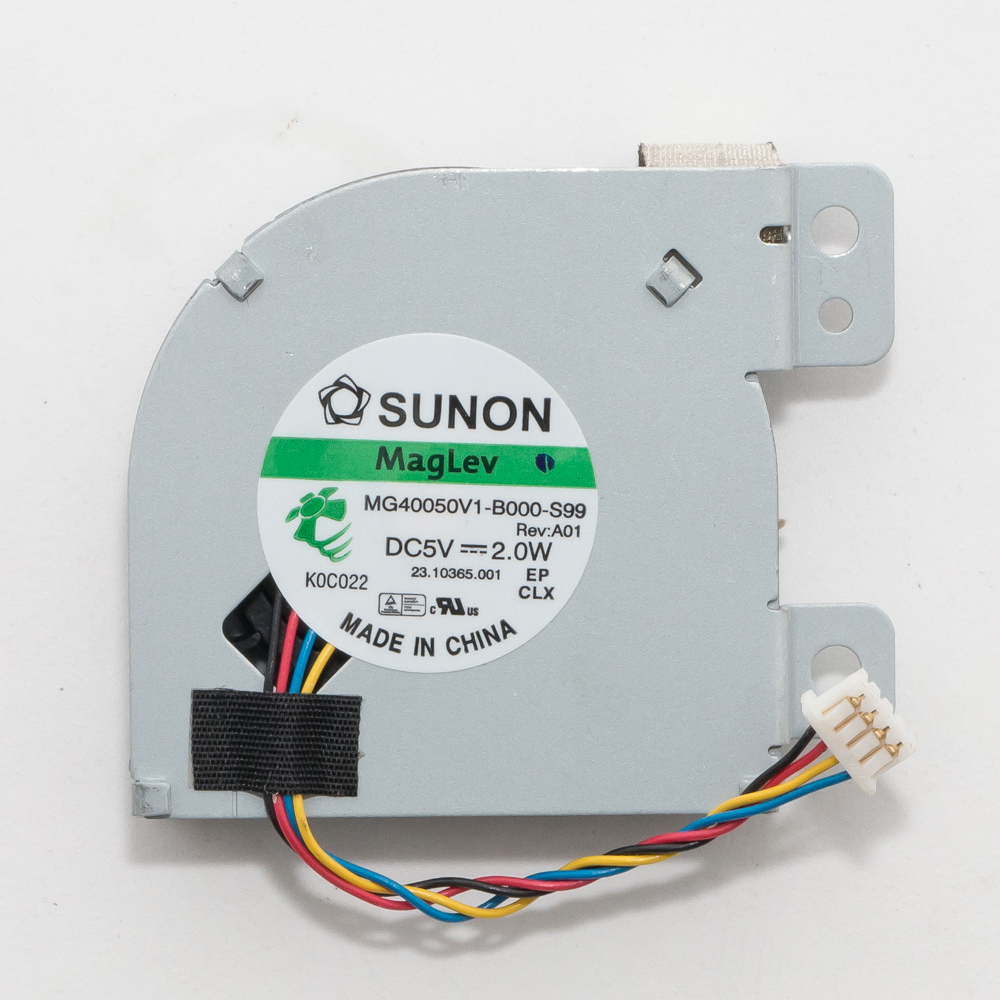

Вентилятор для ноутбука Lenovo IdeaPad S10-3 (4 pin)

Отличный выбор для ремонта классического нетбука! Вот подробное описание, характеристики и информация о совместимости для вентилятора системы охлаждения ноутбука Lenovo IdeaPad S10-3.

Описание

Вентилятор (кулер) для Lenovo IdeaPad S10-3 — это неразборный узел, который объединяет в себе радиатор, тепловые трубки (медные или алюминиевые) и сам вентилятор с разъемом питания на 4 контакта. Он предназначен для отвода тепла от центрального процессора (Intel Atom N4xx серии) и, как правило, чипсета. Его замена — стандартная процедура при возникновении проблем с перегревом (ноутбук выключается, сильно шумит, тормозит), повышенным шумом (скрежет, гул) или полной остановкой крыльчатки.

Ключевая особенность: В S10-3 используется 4-пиновый разъем, что позволяет материнской плате управлять оборотами вентилятора с помощью ШИМ (PWM), снижая шум при низкой нагрузке.

Технические характеристики (типичные)

• Тип разъема: 4-pin (PWM управление).
• Напряжение питания: +5V (стандарт для низковольтных кулеров ноутбуков).
• Размер вентилятора: 50x50x10 мм (или очень близкий к этому).
• Конструкция: Моноблок (радиатор + тепловые трубки + вентилятор).
• Тепловые трубки: Медные, обычно 1 или 2 штуки.
• Материал радиатора: Алюминий.
• Контактная площадка (термопрокладка): Для процессора и, часто, для вспомогательного чипа. При замене обязательно требуется нанесение новой термопасты на процессор и замена термопрокладок (если они не идут в комплекте с новым кулером).

Парт-номера (FRU / P/N)

Оригинальные и совместимые детали могут иметь следующие номера. Это самые важные данные для поиска.

• Основной FRU номер Lenovo: 44W1778
• Альтернативные/встречающиеся номера:
  • GX6K0-0001A300
  • GX60K00001
  • GX60K00001A300
  • GX6K000001A300
  • GX60K00001
  • GX6K000001
  • FAN-63 (распространенный универсальный код у поставщиков)
• Код поставщика (например, Delta, Sunon): У оригинального вентилятора может быть собственный номер производителя, но для поиска лучше использовать FRU.

Рекомендация: При заказе используйте номер 44W1778 как основной. Номер FAN-63 очень часто используется на сайтах-агрегаторах (like AliExpress, eBay) для обозначения совместимой детали.

Совместимые модели ноутбуков Lenovo

Вентилятор с данным парт-номером прямо и гарантированно совместим со следующими моделями:

1. Lenovo IdeaPad S10-3 (все модификации)
   • IdeaPad S10-3 (модель 20022, 20023, 20024, 20025, 20026, 20027, 20028, 20029, 20030 и другие)
   • IdeaPad S10-3s
   • IdeaPad S10-3t (сенсорный, трансформер) — требует проверки! Конструкция может отличаться из-за поворотного шарнира.
2. Lenovo IdeaPad S10-3A (модель на платформе AMD Neo V105)
3. Lenovo IdeaPad S100 (часто является прямым аналогом S10-3)

Важные примечания и модели, требующие проверки

• IdeaPad S10-2 и S10: НЕ совместимы. У этих более ранних моделей совершенно другая конструкция и разъем (чаще 3-pin).
• IdeaPad S10-3t: Хотя технически это та же платформа, из-за трансформерного корпуса конструкция системы охлаждения может отличаться. Необходимо визуально сравнить старый и новый кулер или уточнить у продавца совместимость именно с "t"-версией.
• Lenovo B, V, G серии: Не совместимы.
• Перед покупкой всегда рекомендуется:
  1. Разобрать ноутбук и вынуть старый вентилятор.
  2. Визуально сравнить форму радиатора, расположение тепловых трубок и винтов.
  3. Сфотографировать разъем и этикетку на старом кулере (если она сохранилась).
  4. Использовать эти данные для окончательного подтверждения у продавца.

Краткая инструкция по замене:

1. Отключите ноутбук от сети и извлеките аккумулятор.
2. Снимите заднюю крышку, открутив все винты.
3. Аккуратно отсоедините разъем вентилятора от материнской платы.
4. Открутите винты, фиксирующие радиатор на процессоре и чипсете.
5. Извлеките старый кулер.
6. Тщательно очистите поверхность процессора и чипов от старой термопасты.
7. Нанесите тонкий слой новой качественной термопасты на процессор.
8. Установите новый кулер, закрутите винты равномерно крест-накрест, но без чрезмерных усилий.
9. Подключите разъем, соберите ноутбук и проверьте его работу.
