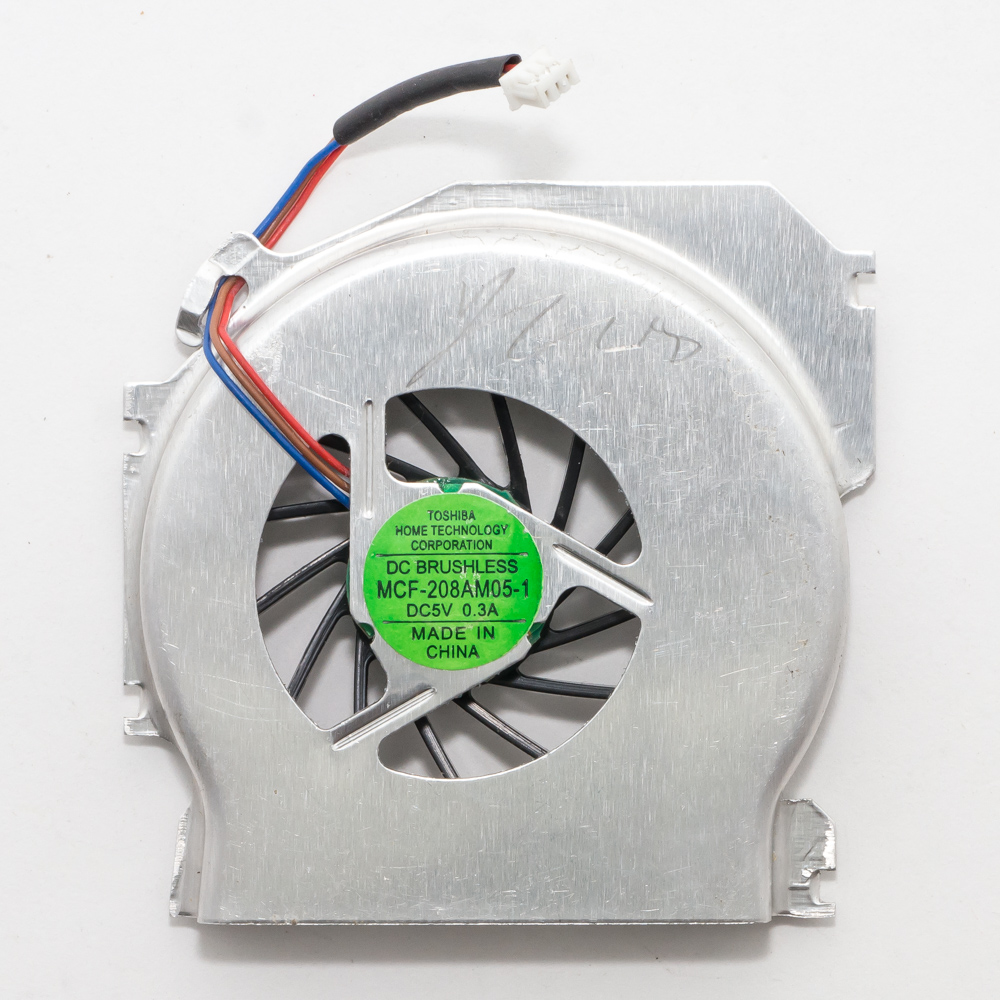

Вентилятор для ноутбука Lenovo ThinkPad T43 (3 pin)

Отличный выбор! Вентилятор для ThinkPad T43 — классическая деталь, которую до сих пор ищут для поддержания работоспособности этих легендарных ноутбуков. Вот подробное описание, характеристики и совместимость.

Описание

Система охлаждения ThinkPad T43 представляет собой единый модуль, состоящий из медного радиатора, тепловых труб и вентилятора (кулера). Он предназначен для отвода тепла от центрального процессора (Intel Pentium M) и чипсета (Intel 915 Express).

Ключевая особенность T43: Вентилятор имеет разъем на 3 провода (3-pin). Это важно, так как более ранние модели (T40, T41, T42) использовали вентилятор с разъемом на 4 провода (4-pin, PWM-управление). Они механически несовместимы из-за разной формы разъема и креплений радиатора.

Типичные признаки выхода из строя: нарастающий гудящий или дребезжащий шум, остановка вентилятора, перегрев ноутбука и его аварийное отключение.

Технические характеристики

• Тип: Вентиляторный кулер (радиатор + вентилятор в сборе).
• Разъем питания: 3-pin (красный - +5V, черный - земля, желтый - тахометр).
• Назначение: Охлаждение процессора и северного моста чипсета.
• Конструкция: Медный радиатор с тепловыми трубками, прижимная пластина и вентилятор центробежного типа (blower fan).
• Управление скоростью: Контролируется аппаратно через схему на материнской плате (изменением напряжения), а не по сигналу PWM (4-й провод).
• Тип смазки подшипника: В большинстве оригинальных версий — шарикоподшипник (ball bearing), что обеспечивало долгий срок службы.

Парт-номера (FRU/PN - Field Replaceable Unit / Part Number)

Оригинальные номера запчастей от Lenovo (IBM) для модели T43:

• FRU 91P7283 — Самый распространенный и основной номер детали для T43.
• FRU 91P7284 — Также использовался в некоторых модификациях.
• FRU 26S7898 — Еще один вариант оригинального номера.

Важно: При покупке указывайте именно FRU 91P7283 для гарантированной совместимости с T43. Современные совместимые кулеры на рынке запчастей также маркируются этим номером.

Совместимые модели ноутбуков Lenovo (IBM) ThinkPad

Вентилятор с FRU 91P7283 (3-pin) совместим ТОЛЬКО со следующими моделями:

• ThinkPad T43 (все модификации: 2668, 2669, 2678, 2679, 2686, 2687, 2688, 2689 и др.)
• ThinkPad T43p (флагманская версия с более мощной графикой) — требует проверки! Для некоторых T43p с дискретной графикой ATI FireGL V3200 мог использоваться другой, более производительный кулер. Однако во многих случаях 91P7283 подходит.

Модели, с которыми НЕ совместим (важно!):

• ThinkPad T40, T41, T42, T41p, T42p — у них 4-пиновый (4-pin) разъем вентилятора и немного иная конструкция крепления радиатора. Их парт-номер FRU 91P7281 или 91P7282.
• ThinkPad T60, T61 и все последующие модели — имеют совершенно другую конструкцию.
• ThinkPad R50, R51, R52 — используют другие системы охлаждения.

Рекомендации по покупке и замене

1. Проверьте разъем: Перед покупкой убедитесь, что на вашем старом вентиляторе разъем имеет 3 контакта, а на материнской плате — 3-контактный разъем (белого цвета).
2. Бренд: Оригинальные кулеры были от производителей Delta или Nidec. Качественные совместимые аналоги также хороши.
3. Термопаста: Обязательно купите свежую термопасту (например, Arctic MX-4) для процессора и чипсета. Старую пасту необходимо полностью удалить.
4. Чистка: При замене проведите полную чистку материнской платы и радиаторов от пыли.
5. Сложность замены: Замена требует разборки ноутбука почти полностью (снятие клавиатуры, верхней крышки корпуса). Рекомендуется для пользователей с опытом или по инструкции (HMM - Hardware Maintenance Manual для T43).

Использование правильного вентилятора гарантирует эффективное охлаждение, тихую работу и продлит жизнь вашему классическому ThinkPad T43.
