Шлейф матрицы Lenovo T420s

Отличный выбор! Шлейф матрицы (LCD cable, дисплейный кабель) — критически важный компонент, отвечающий за передачу данных и питания между материнской платой и экраном ноутбука. Для Lenovo ThinkPad T420s существует несколько вариантов, так как эта модель могла комплектоваться разными типами матриц.

Общее описание

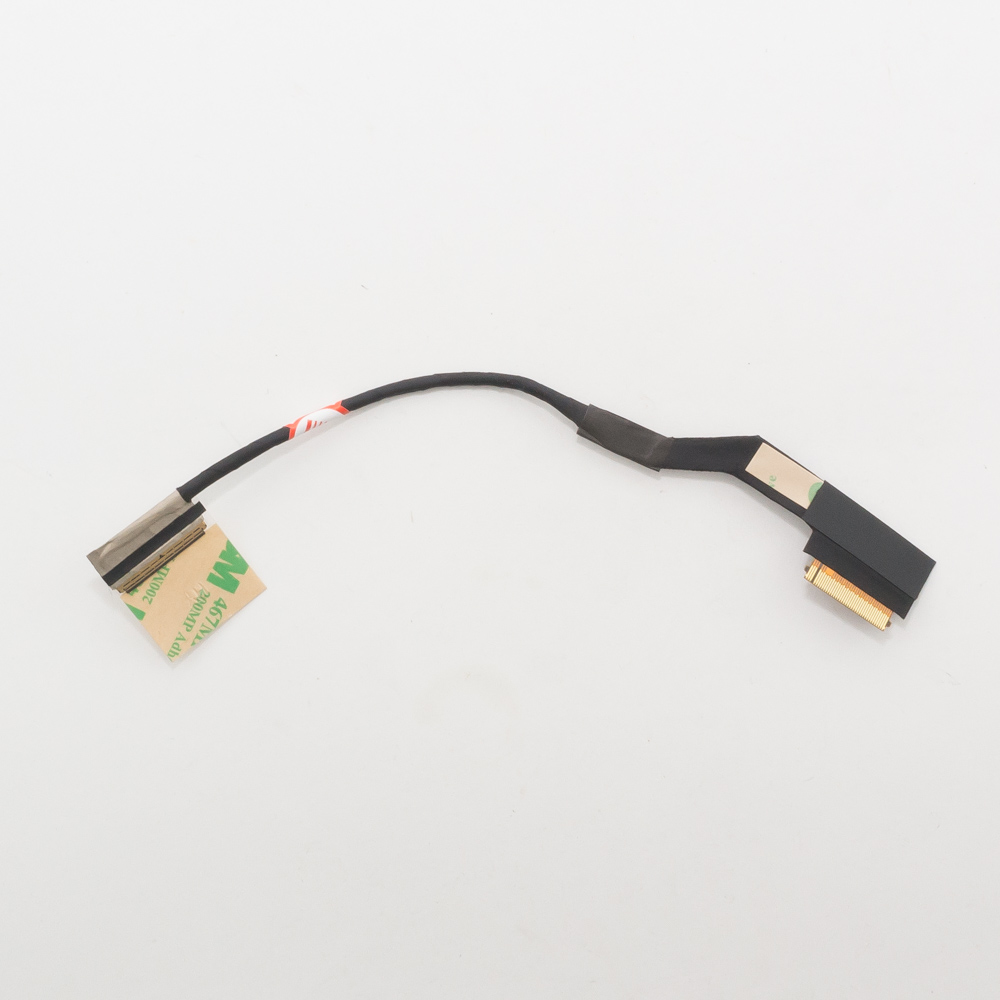

Шлейф матрицы Lenovo ThinkPad T420s — это гибкий плоский кабель (FFC - Flexible Flat Cable), который соединяет разъем на материнской плате (в районе клавиатуры) с разъемом на задней стороне жидкокристаллической панели (LCD). Он передает:

• Видеосигнал (данные с интегрированной или дискретной видеокарты).
• Питание на матрицу и подсветку (обычно +3.3V и инвертор/подсветку LED).
• Сигналы управления подсветкой.

Основная причина замены: физические повреждения (перегибы, надрывы, поврежденные контакты), которые приводят к артефактам на экране (полосы, рябь, мерцание), полному отсутствию изображения при работающем ноутбуке (видно подсветку или нет) или нестабильной работе дисплея.

Технические характеристики и варианты

Ключевая особенность: шлейф различается в зависимости от типа установленной матрицы и видеокарты. Существует два основных типа:

1. Для матриц с LED-подсветкой и интегрированной графикой (Intel HD Graphics 3000).
2. Для матриц с LED-подсветкой и дискретной графикой (nVidia NVS 4200M).

Также в ранних версиях T420s могли встречаться матрицы с CCFL-подсветкой (лампа), для которых требуется шлейф с разъемом для отдельного инвертора подсветки. Однако это большая редкость.

Как определить нужный шлейф?

1. Самый надежный способ: разобрать ноутбук и посмотреть на маркировку старого шлейфа. Обычно на нем напечатан точный FRU номер.
2. Определить по модели ноутбука: узнать точную конфигурацию (например, по серийному номеру на сайте Lenovo).
3. Определить по типу матрицы: нужно узнать модель матрицы (например, LP140WD2-TLB1, B140RW02 V0 и т.д.). Тип разъема на матрице (30-pin, 40-pin eDP) и наличие отдельного тонкого кабеля подсветки укажут на нужный шлейф.

Парт-номера (FRU - Field Replaceable Unit)

Официальные номера запчастей от Lenovo. Важно: номера могут быть взаимозаменяемыми в зависимости от ревизии.

Наиболее распространенные FRU для шлейфов дисплея T420s:

• 04W1572 - Самый распространенный номер. Чаще всего подходит для конфигураций с LED-матрицей и интегрированной графикой (Intel).
• 04W1573 - Второй по распространенности. Предназначен для конфигураций с LED-матрицей и дискретной графикой (nVidia NVS 4200M).
• 04W0392 - Более ранний номер, также использовался. Совместим с 04W1572.
• 03W3797 - Еще один номер для определенных ревизий.
• Для CCFL-матриц (редкость): 04W0391 (требует отдельного инвертора).

Что важно: Номера 04W1572 и 04W1573 — это разные шлейфы и они, как правило, не взаимозаменяемы из-за разных схем распиновки, обусловленных разными видеокартами.

Совместимые модели ноутбуков

Шлейф матрицы — специфичная деталь. Помимо ThinkPad T420s, он может подходить к некоторым другим моделям того же поколения и платформы, которые используют аналогичную компоновку и типы матриц. Всегда лучше проверять по FRU номеру.

Основная модель:

• Lenovo ThinkPad T420s (все модификации, но с учетом типа графики и матрицы).

Потенциально совместимые модели (требует обязательной перепроверки по FRU или визуального сравнения):

• ThinkPad T420 - Не совместим! У обычного T420 совершенно другая конструкция и другой шлейф.
• ThinkPad T430s - Скорее всего не совместим. У следующего поколения иная конструкция и разъемы (чаще используется eDP).
• ThinkPad X1 (первого поколения, 2011) - Возможна частичная совместимость с некоторыми ревизиями, но это не гарантировано. Платформа отличается.
• Другие модели на платформе Hurricane (кодовое имя T420s) встречаются редко.

Важные рекомендации при покупке:

1. Разбери и посмотри. Сними клавиатуру (это легко) и посмотри на маркировку своего шлейфа.
2. Используй FRU. При заказе ищи по FRU номеру (04W1572 / 04W1573).
3. Уточни у продавца. Сообщи модель ноутбука (T420s) и, если известно, тип графики (Intel или nVidia).
4. Осторожно с "универсальными" шлейфами. Лучше брать оригинальный или качественный аналог с конкретным номером.

Итог: Для корректной работы необходимо приобрести шлейф с правильным FRU номером, соответствующим конфигурации именно вашего ThinkPad T420s.
