Шлейф матрицы HP 6540b, 6550b

Отличный вопрос. Шлейф матрицы (он же кабель дисплея, LCD cable, LVDS cable) — критически важный компонент, соединяющий материнскую плату ноутбука с экраном. Для серий HP EliteBook 6540b и 6550b это один и тот же шлейф.

Описание и роль шлейфа матрицы

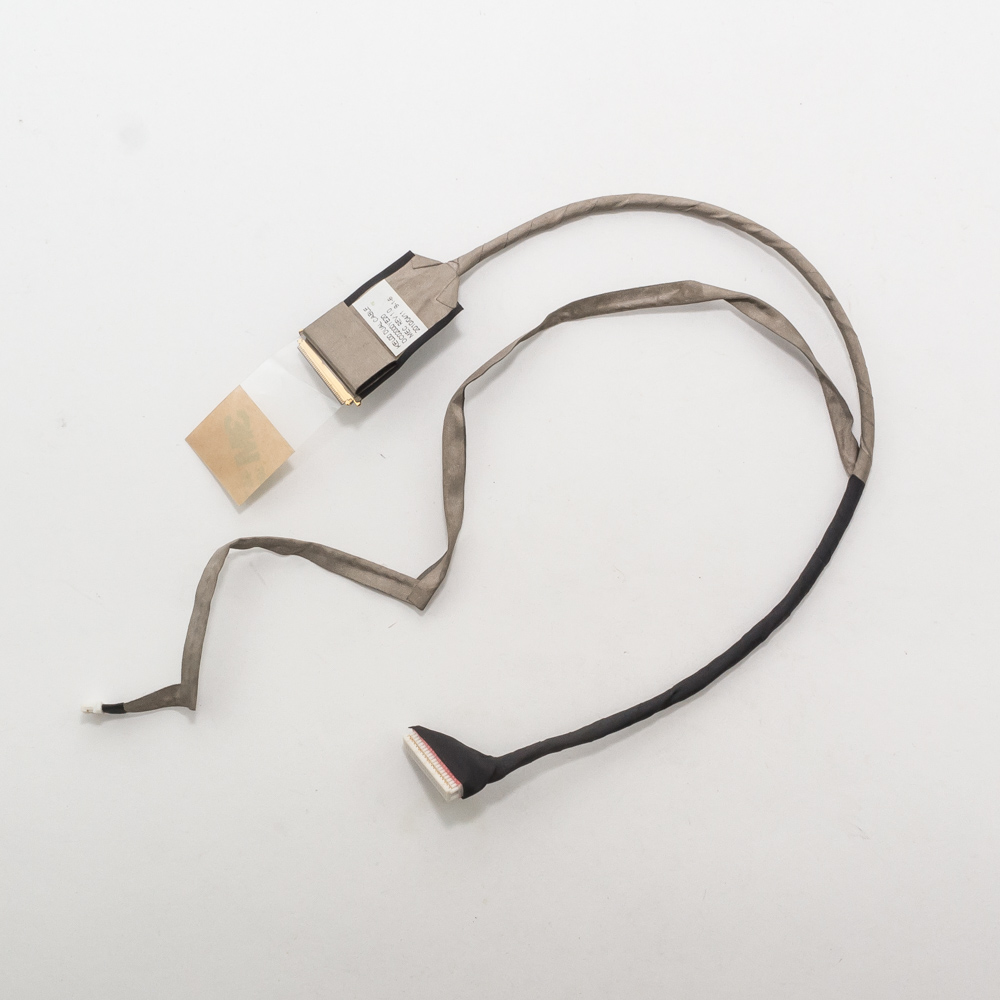

Шлейф матрицы в ноутбуках HP 6540b и 6550b — это гибкий плоский кабель, состоящий из множества проводников, заключенных в пластиковую или полиимидную оболочку. Его основная функция — передача:

1. Видеосигнала от видеоконтроллера (интегрированного Intel или дискретной AMD) на матрицу экрана.
2. Сигналов управления для включения/выключения подсветки и регулировки яркости.
3. Питания для самой матрицы и её подсветки (обычно +3.3V или +5V и высокое напряжение для инвертора или прямого питания LED).

Характерные неисправности: При повреждении шлейфа (переломы, перетирание, окисление контактов) возникают типичные проблемы: мерцание экрана, полосы и артефакты на изображении, пропадание подсветки (изображение есть, но очень темное), периодическое пропадание картинки при движении крышки ноутбука.

Технические характеристики

• Тип разъема на стороне материнской платы: 40-контактный разъем с шагом контактов 0.5 мм. Контакты расположены в один ряд. Важная особенность: разъем имеет специальную пластиковую рамку-фиксатор (lift-type connector), которая приподнимается для вставки шлейфа и опускается для его фиксации.
• Тип разъема на стороне матрицы: 40-контактный разъем (также 0.5 мм), но конструктивно адаптированный под разъем на матрице.
• Тип сигнала: LVDS (Low Voltage Differential Signaling) — стандарт передачи цифрового видеосигнала.
• Длина: Приблизительно 30-35 см (зависит от конкретного производителя запчасти).
• Конфигурация: 40 контактов в один ряд. Для этих моделей не используется вариант с раздельными кабелями для данных и подсветки (eDP+eDP или LVDS+ отдельный шлейф подсветки). Все сигналы идут по одному шлейфу.
• Дополнительные компоненты: На шлейфе могут быть небольшие ферритовые фильтры (цилиндрические бочонки) для подавления помех.

Парт-номера (Part Numbers / P/N)

Оригинальные и наиболее распространенные парт-номера для шлейфа матрицы HP 6540b / 6550b:

• HP (Compaq) Original Part Number:
  • 597638-001 — самый распространенный и основной номер.
  • 607773-001 — также встречается как официальный номер запчасти.
• FRU (Field Replaceable Unit) Number: 597638-001 (FRU номер часто совпадает с P/N).
• Номера производителей шлейфов (например, Wistron, Quanta): Могут иметь собственную маркировку, но в описании всегда указывают совместимость с P/N 597638-001.

При покупке: Достаточно искать по номеру 597638-001. Также подойдут совместимые шлейфы с маркировкой "For HP 6540b 6550b LCD Cable".

Совместимые модели ноутбуков

Шлейф с номером 597638-001 предназначен для следующих моделей HP EliteBook:

• HP EliteBook 6540b
• HP EliteBook 6540s (в большинстве конфигураций)
• HP EliteBook 6550b
• HP EliteBook 6550s (в большинстве конфигураций)

Важное примечание по совместимости: Серии 6540 и 6550 использовали разные матрицы с разным разрешением (например, HD, HD+, WXGA). Однако шлейф для всех этих матриц в рамках данных моделей — одинаковый. Главное — это модель ноутбука (6540b/6550b), а не конкретная матрица внутри.

Рекомендации по замене

1. Отключите питание: Перед заменой обязательно отсоедините аккумулятор и блок питания.
2. Аккуратность с разъемами: Будьте предельно осторожны с пластиковым фиксатором на разъеме материнской платы. Его нужно аккуратно приподнять (на 90 градусов), после чего шлейф легко выйдет. Вставляя новый, убедитесь, что шлейф вошел до упора, и только затем опустите фиксатор.
3. Прокладка шлейфа: Укладывайте шлейф точно по старому пути, избегая перегибов и натяжения. Он должен лежать свободно, особенно в месте сгиба у петель крышки.
4. Проверка: После установки, но перед полной сборкой, подключите аккумулятор и включите ноутбук, чтобы убедиться в работе дисплея. Только затем завершайте сборку.
